LAS点群形式ファイルを3DTiles形式ファイルに変換する方法(点群タイル)

GISBoxでは、さまざまな GIS ファイル形式を一括で変換できる方法を提供しています。ローカルの GIS ファイルをインポートし、タイルを行うだけで、主要な GIS プラットフォームやデジタルツインプロジェクトの構築プラットフォームにデータを配信できます。

次に、LAS ファイル3DTiles ファイルに変換する例を挙げて、具体的な手順を紹介します。

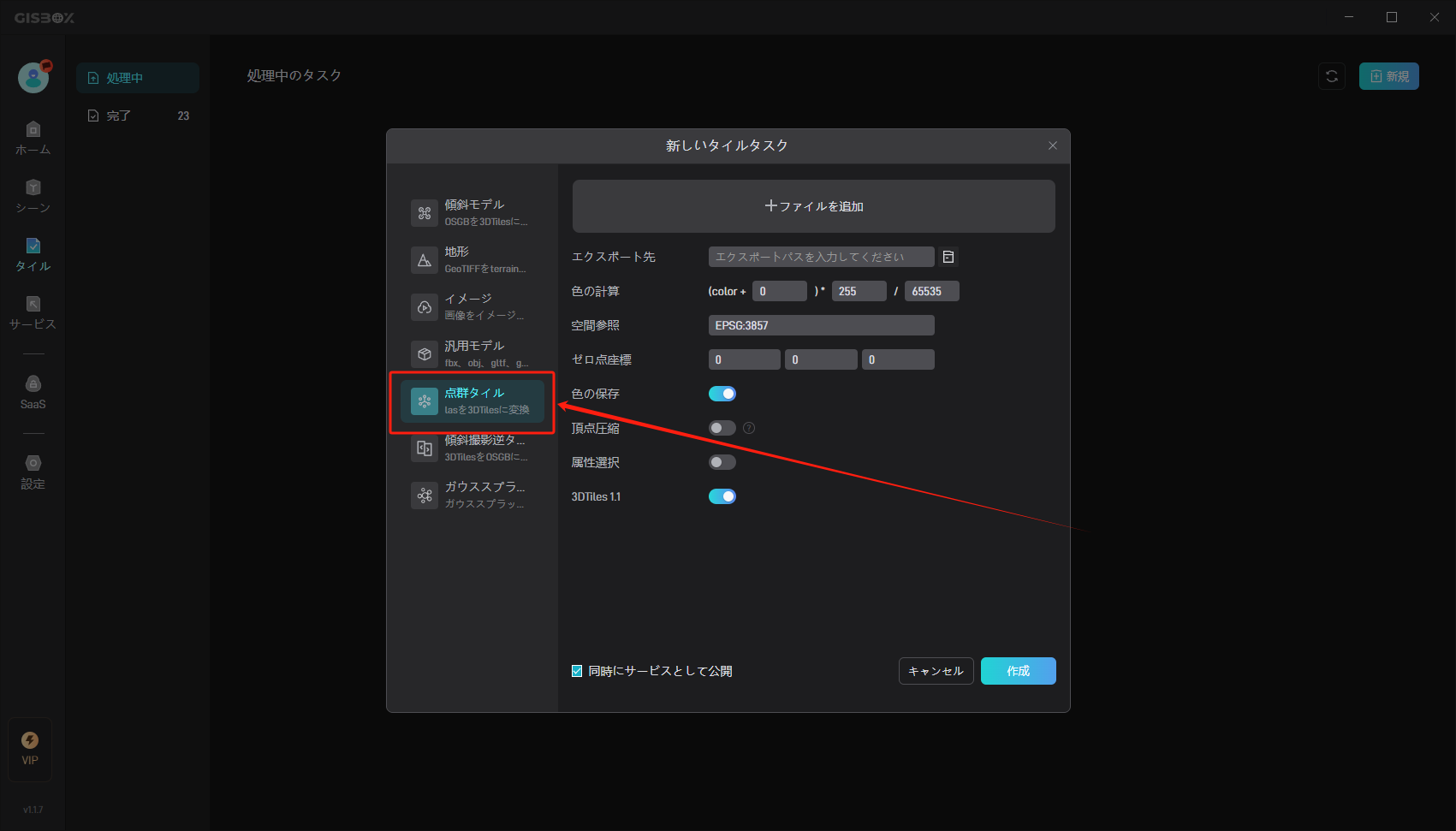

1. タイルタスクを新規作成

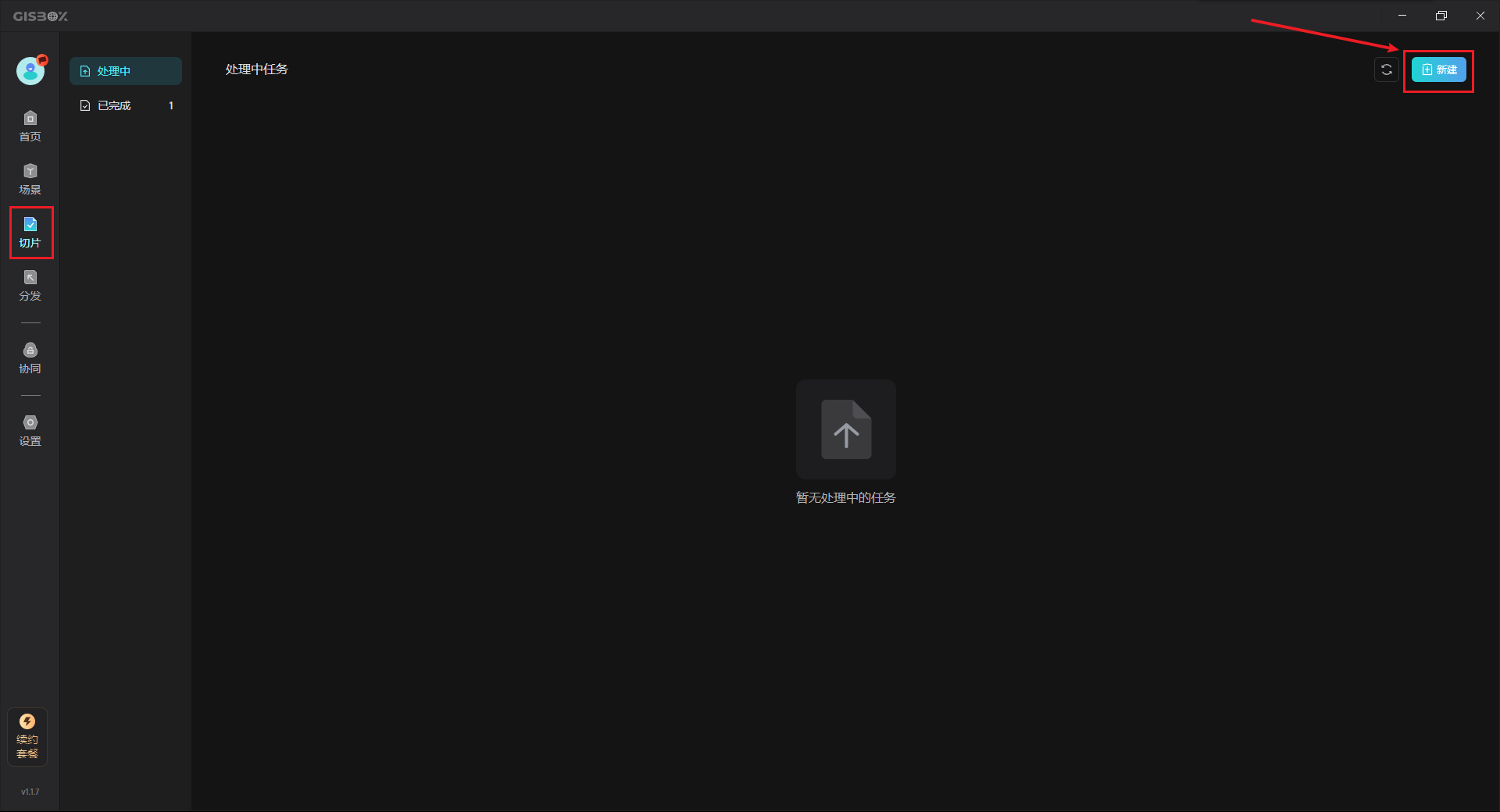

ソフトウェア「GISBox」を開き、右上の「新規」ボタンをクリックしてタイルタスクを作成します。

「点群タイル」に切り替えてください。

2. 基本設定

2.1 ファイルを追加

上部の「+ ファイルを追加」ボタンをクリックして、ローカルのファイルを追加します。

LAS ファイルを追加した後、タイル出力フォルダを設定してください。空のフォルダを使用することを推奨します。そうでない場合、警告メッセージが表示されます。

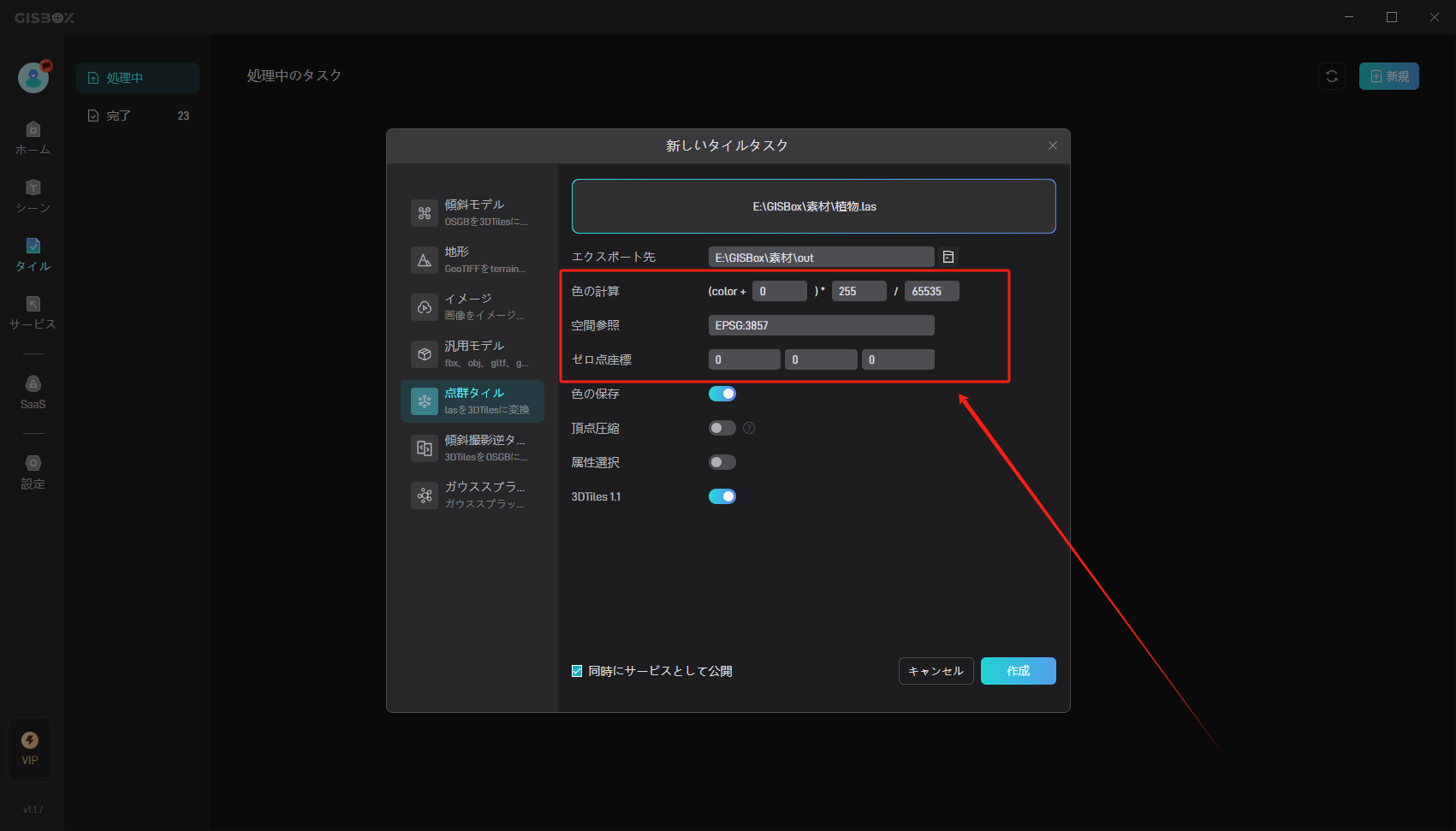

2.2 基本パラメーター

LAS ファイル自体には色情報を保存することができ、「色の計算」式に基づいて色を計算することができます。「ゼロ点座標」は、LAS ファイルの 3D 空間における基準参照点を設定するためのものです。「空間参照」は、インポートされたファイルに基づいて自動生成されます。

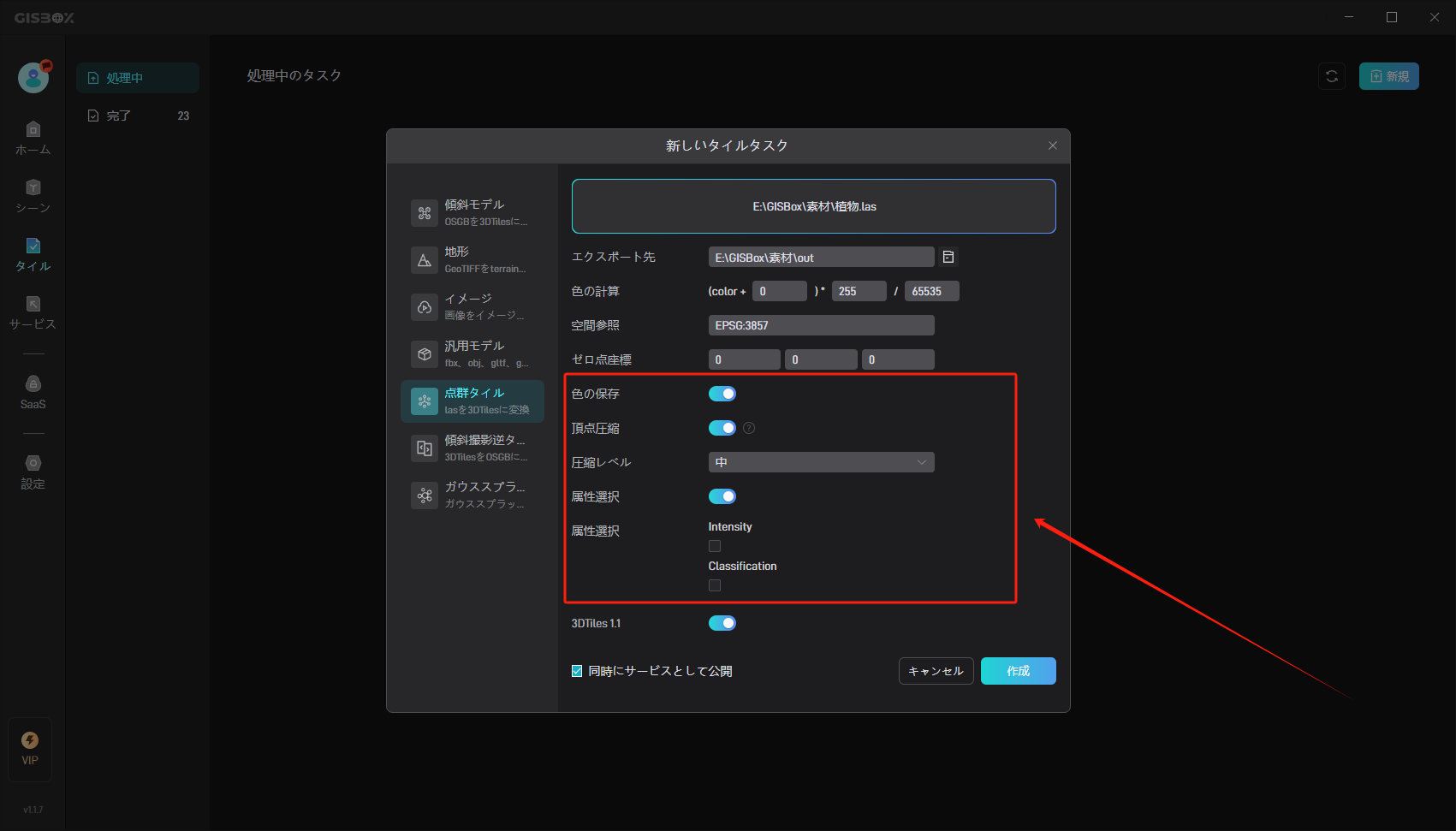

2.3 パフォーマンスの最適化

設定項目 説明
色の保存 このオプションを有効にすると、GISBox は 3DTiles 内に点群の色を保存します。
頂点圧縮 頂点圧縮を有効にすると、データの転送量を大幅に削減できます。圧縮レベルは「低」「中」「高」の 3 段階に分かれており、圧縮レベルが高いほど圧縮率が大きくなります。ただし、「高」レベルではデータ精度の損失が大きくなるため、「中」レベルの使用を推奨します。
属性ピックアップ このオプションを有効にすると、3D ビューで点の属性を取得できるようになります。

具体的な設定は下記のようにご覧ください。

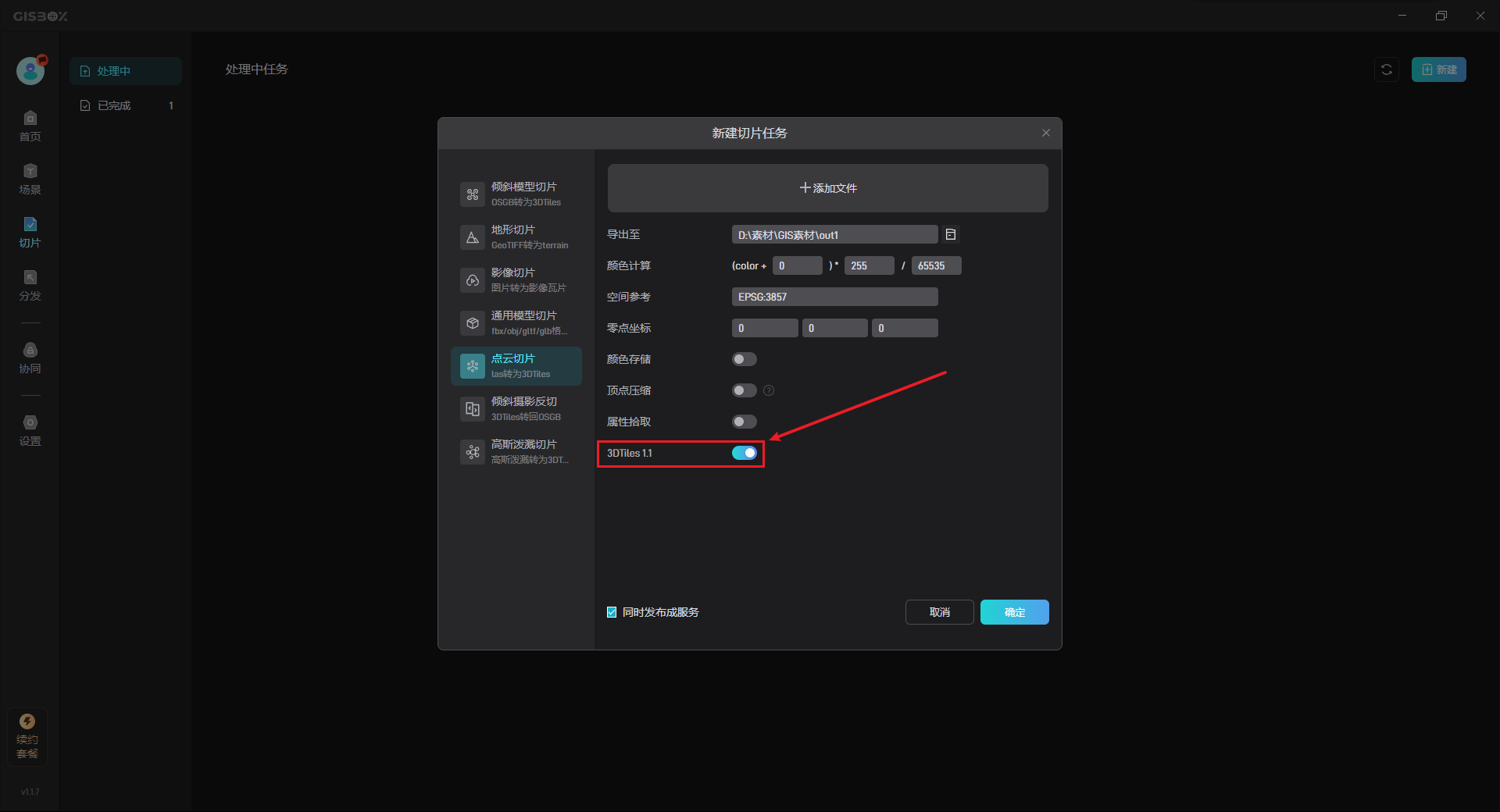

2.4 ストレージタイプ

「ストレージタイプ」では、デフォルトで「3DTiles1.1 の保存」が有効になります。これを有効にすると、OSGB ファイルフォルダ内のモデルファイルはglb 形式で出力されます。無効にすると、b3dm 形式で出力されます。

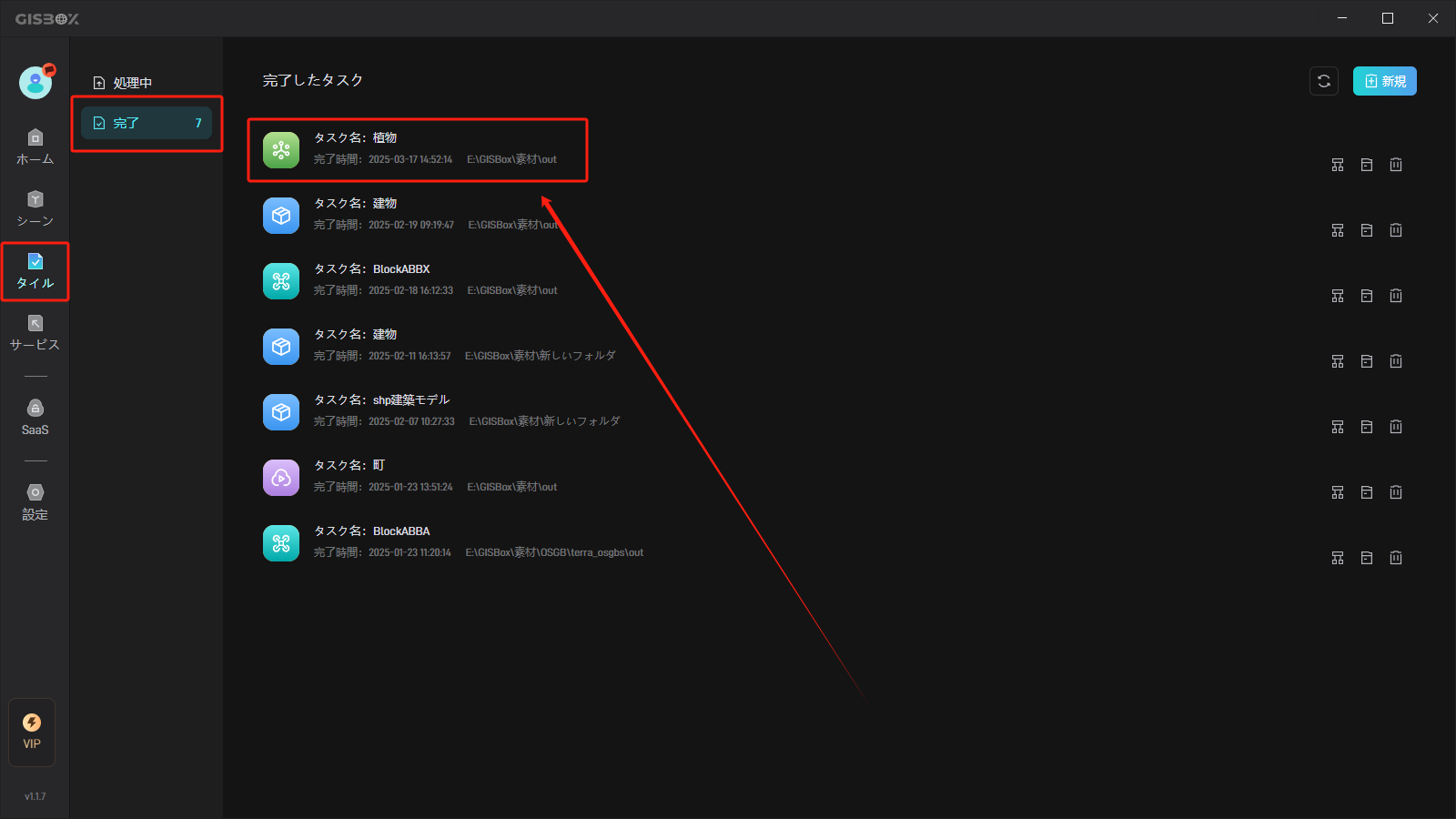

タイル処理が完了した後、ソフトウェアの左側のインターフェースで「タイル処理 - 完了」を選択すると、タイル処理タスクを確認できます。

3. 公開設定

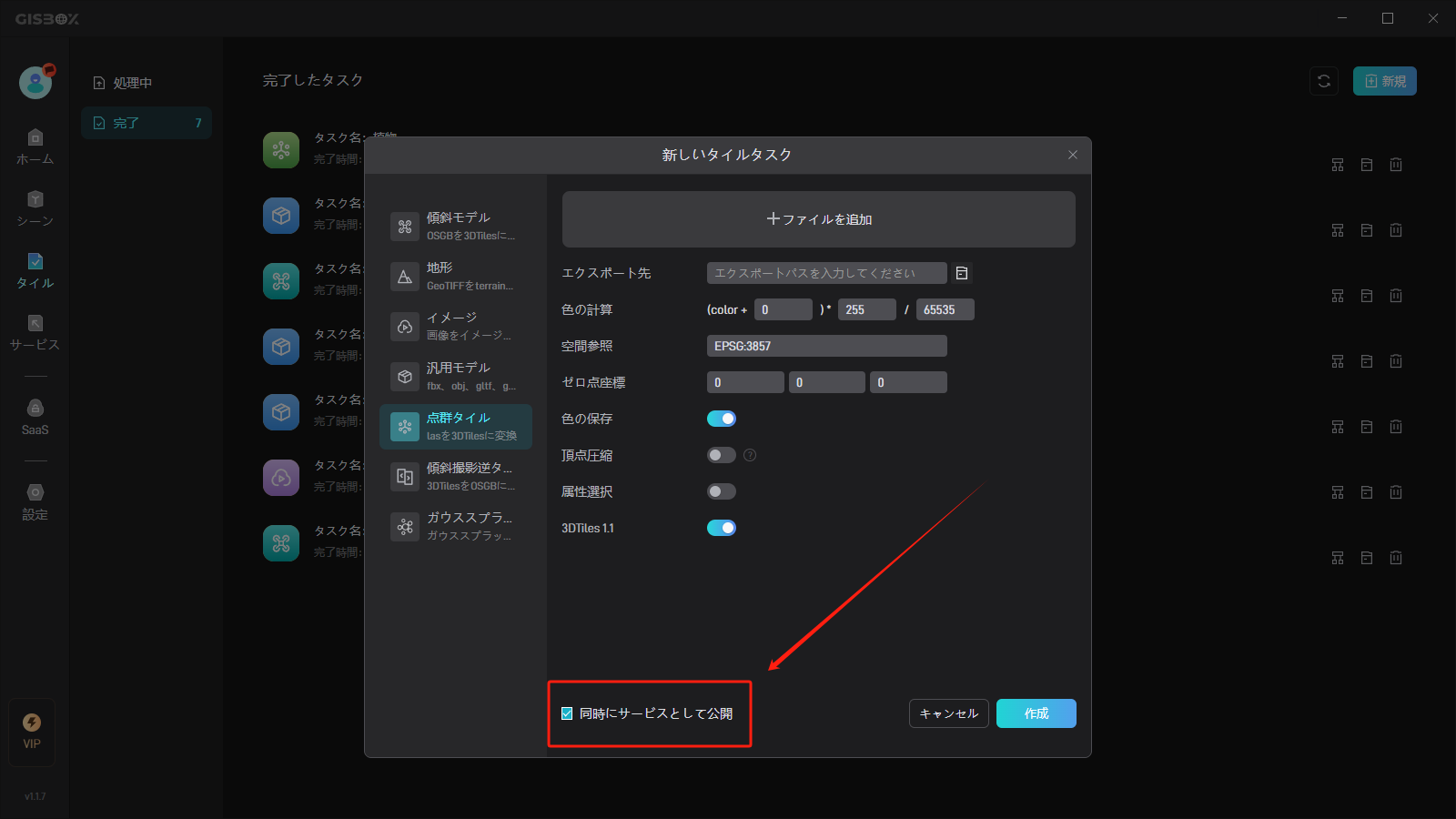

「同時にサービスとして公開」を有効にすると、作成したタイルタスクが「配信」の対応するタイプの「サービス」に自動的に追加されます。

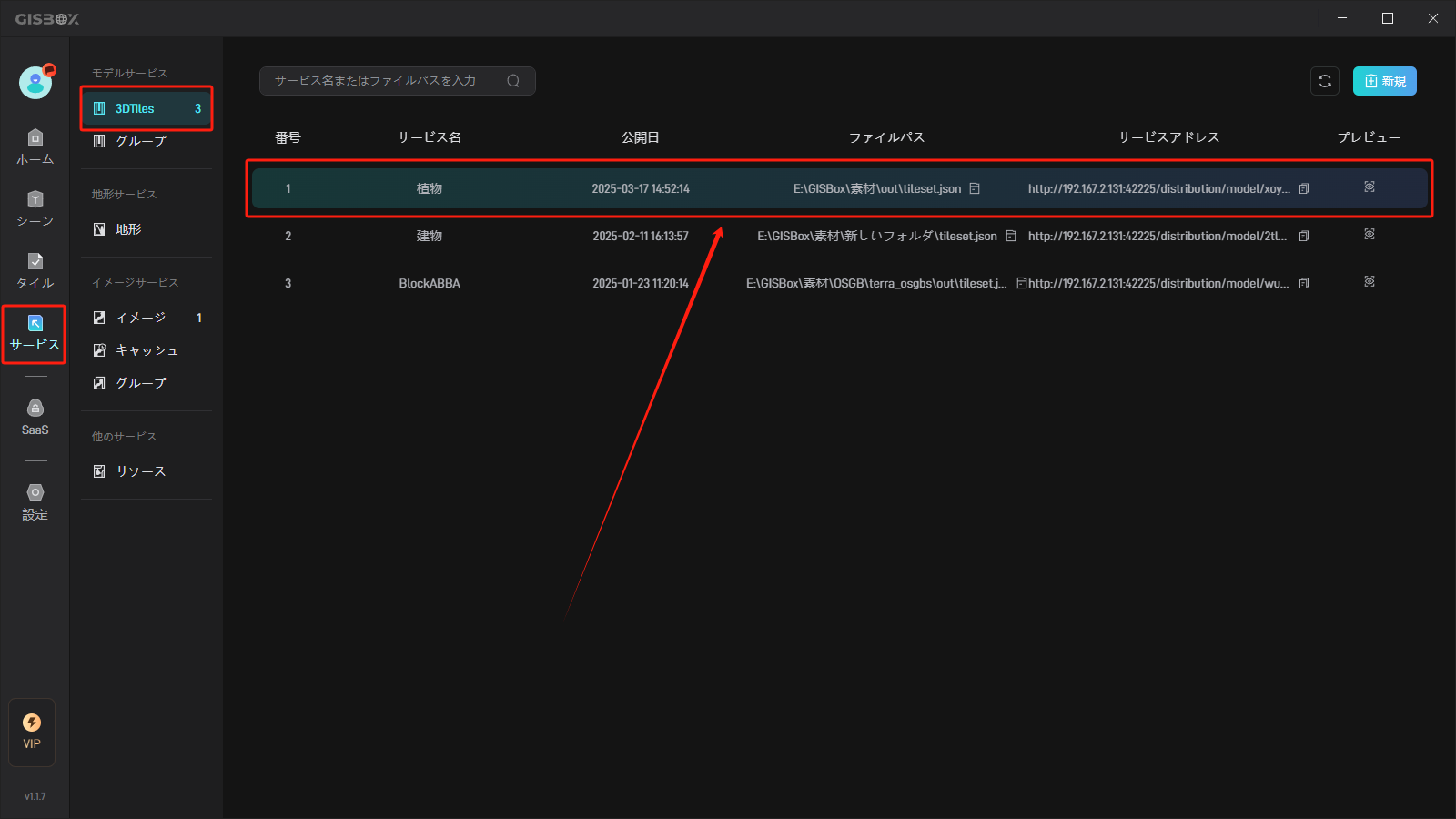

3.1 同時にサービスとして公開

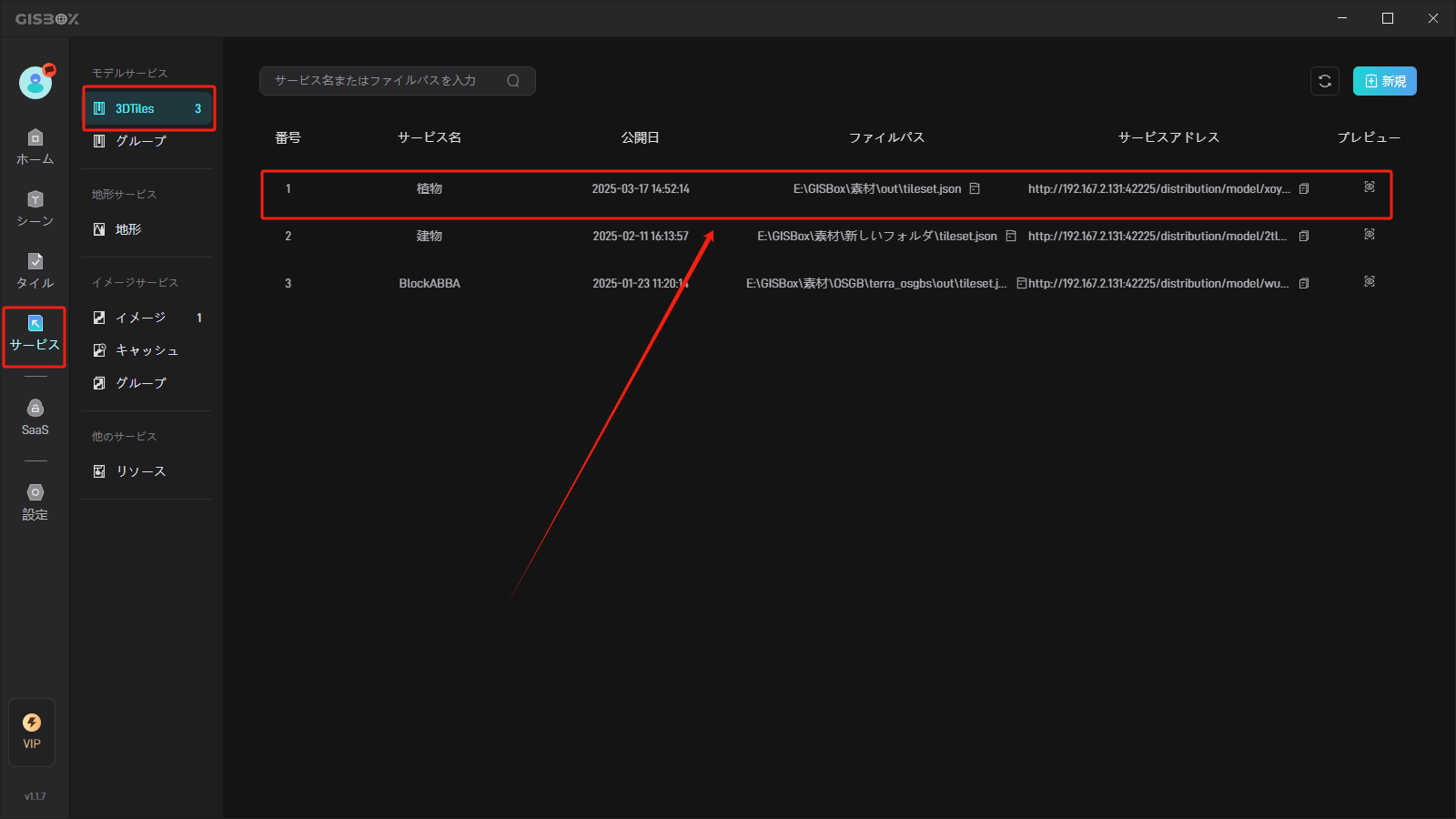

「同時にサービスとして公開」を有効にすると、タイルが完了した後、「配信」「モデルサービス」に対応するタイプの「サービス」が自動的に追加されます。例えば、LAS ファイルのタイルタスクでは、「モデルサービス」内に「サービス」が自動的に追加されます。

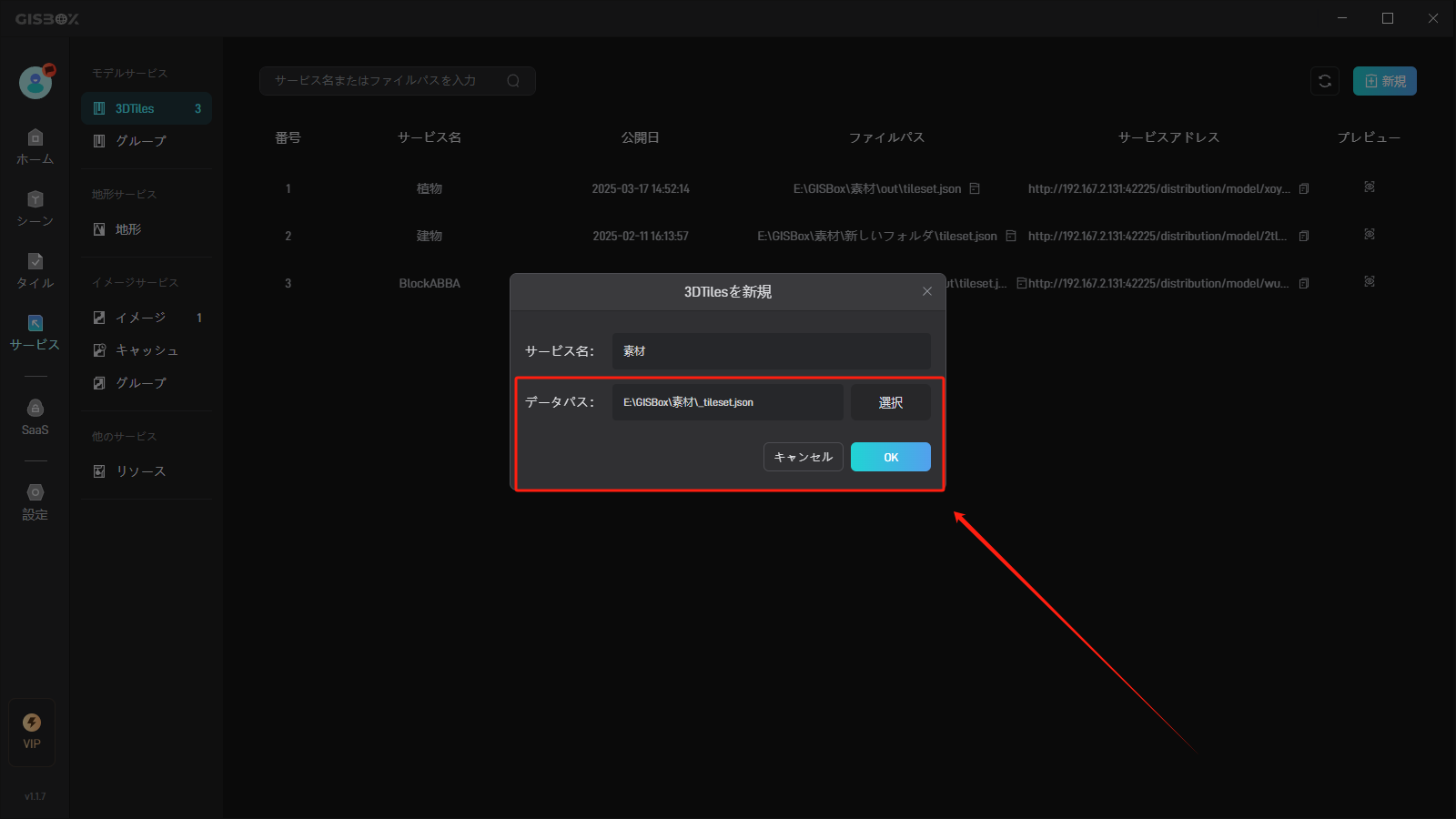

3.2 サービスとして公開しない

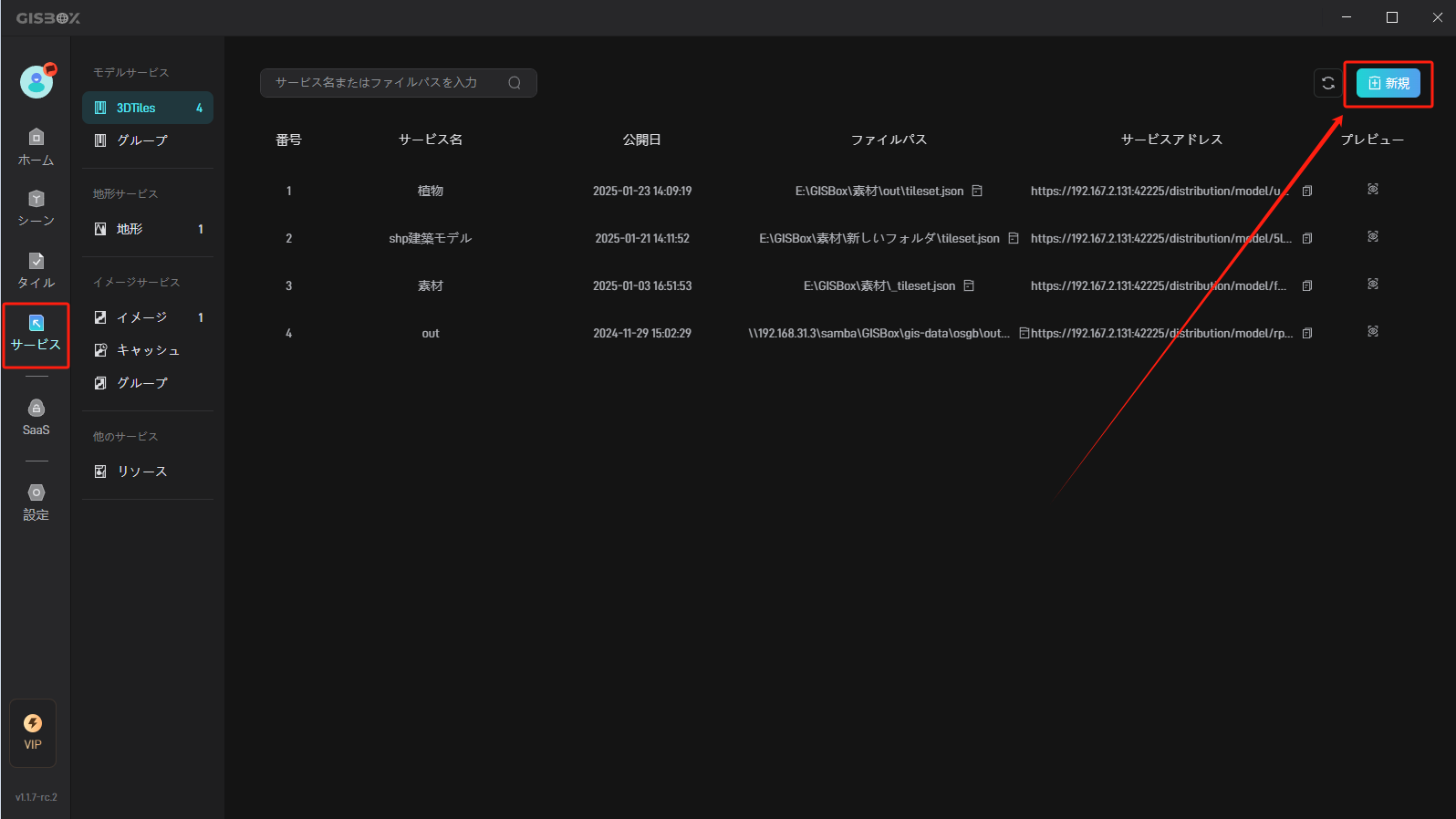

「同時にサービスとして公開」を無効にすると、タイルが完了しても「配信」に対応するタイプの「サービス」が追加されません。その場合は手動で追加する必要があります。

出力された json ファイルを追加した後、「OK」ボタンをクリックしてください。

4. ファイルの編集

4.1 配信リストに移動

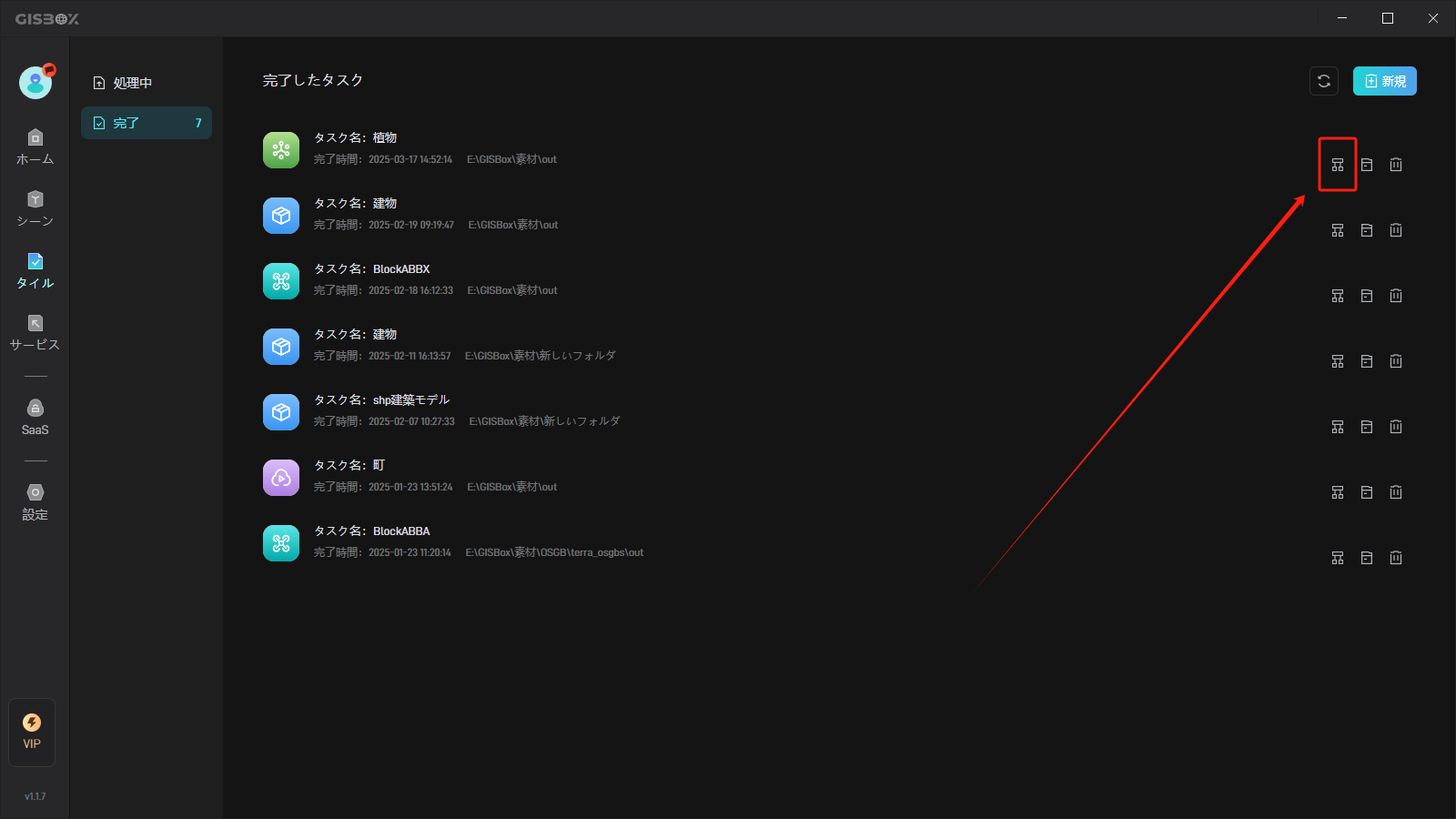

タイルタスクが完了した後、右側の「配信リストに移動」ボタンをクリックすると、配信リストに移動して対応するサービスを確認できます。

4.2 ファイルの確認

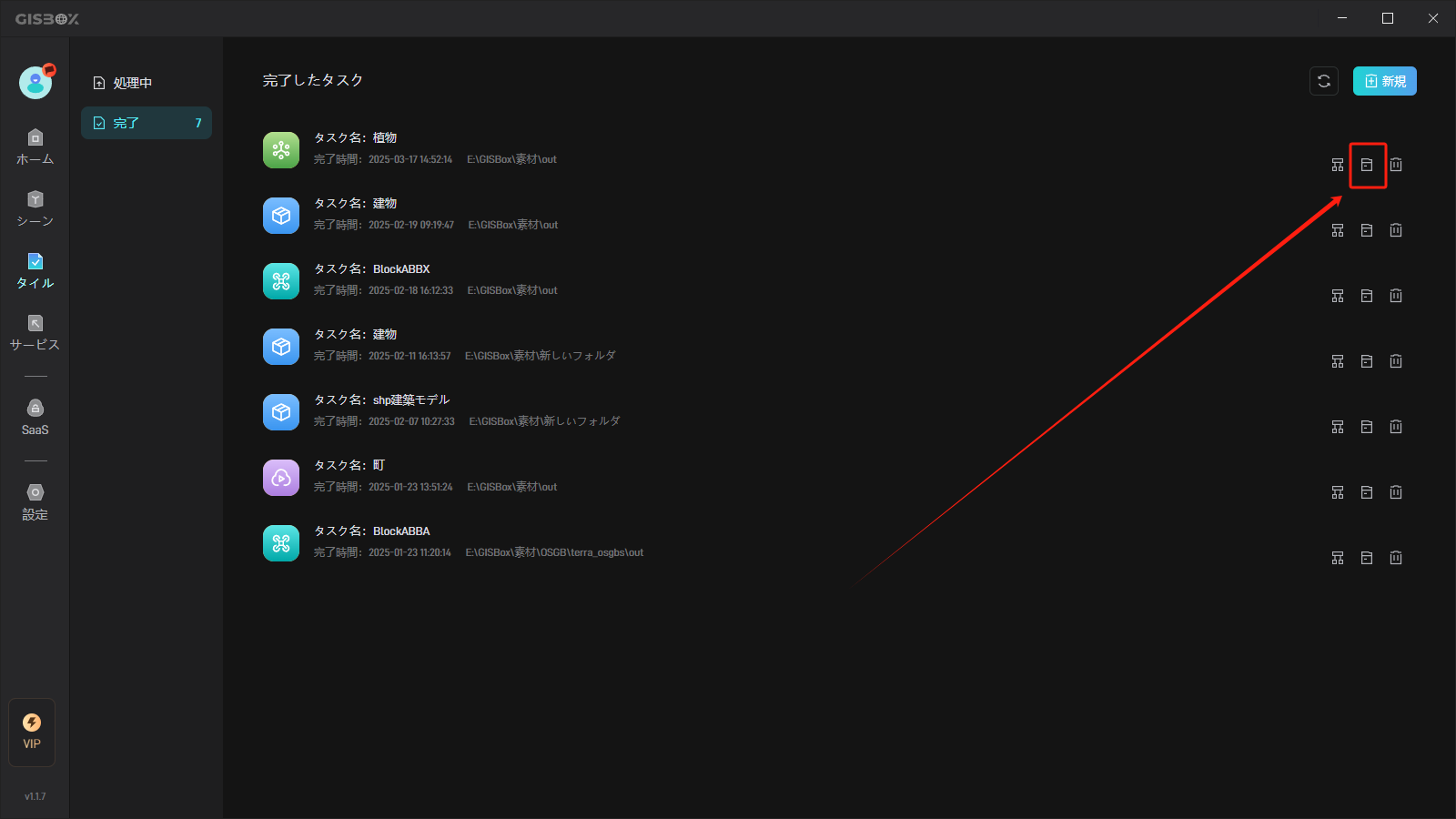

タイルタスクが処理完了したら、右側の「フォルダを開く」ボタンをクリックして、変換されたjson ファイルを確認できます。

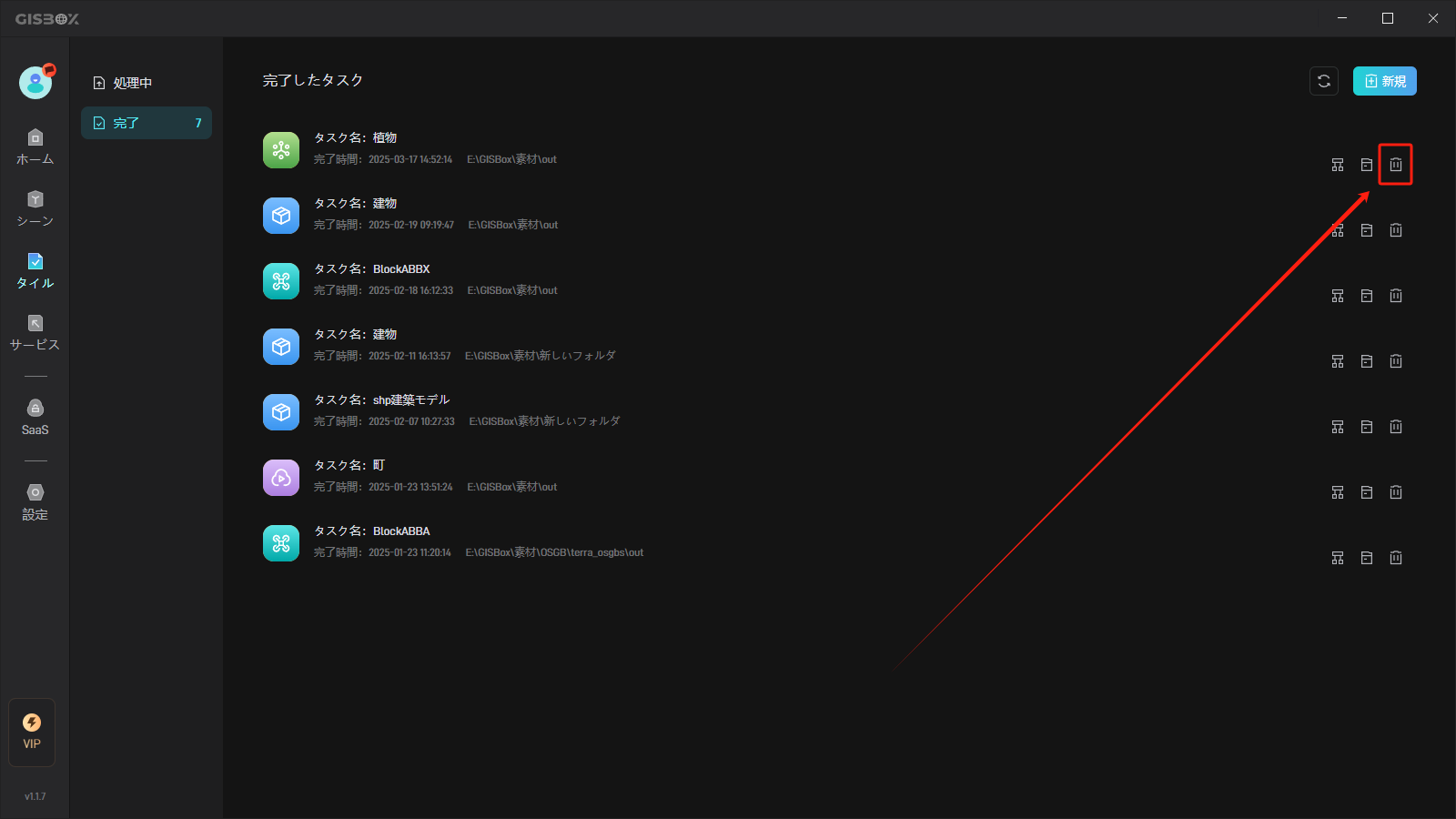

4.3 ファイルの削除

右側の「削除」ボタンをクリックすると、変換後のファイルを削除できます。

5. 公開されたサービスアドレスの使用

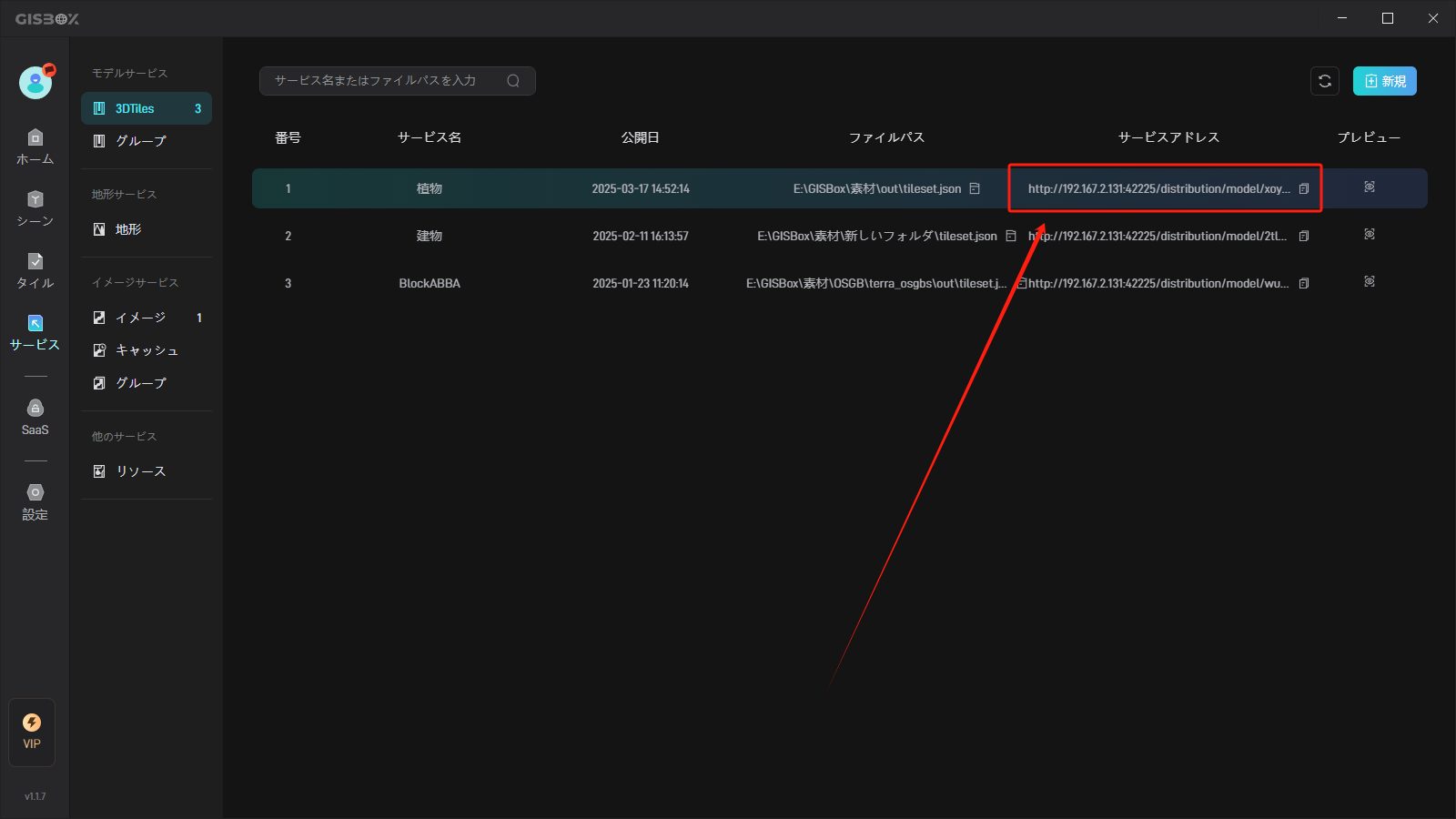

タイルタスクの設定で「同時にサービスとして公開する」を選択すると、モデルのタイルが成功した後、自動的にサービスアドレスが生成され(対応するサービスアドレスが分配されます)、該当する分配リストをクリックして開くことができます。以下の図をご参照ください:(モデルの公開に関する詳細な使用説明については、チュートリアルをご覧ください:モデルサービス

生成されたサービスアドレスは、Cesiumなどの GIS プラットフォームに適用することができ、また、Wings Engineのようなデジタルツインプロジェクトのプラットフォームにも使用できます。
