OSGB（傾斜撮影）ファイルを3DTilesファイルに変換する方法
GISBoxでは、さまざまな GIS ファイル形式を一括で変換できる方法を提供しています。ローカルの GIS ファイルをインポートし、タイルを行うだけで、主要な GIS プラットフォームやデジタルツインプロジェクトの構築プラットフォームにデータを配信できます。
以下は、OSGB ファイルを3DTiles ファイルに変換する手順の例として、傾斜モデルのタイル手順を説明します。
1. タイルタスクの新規作成

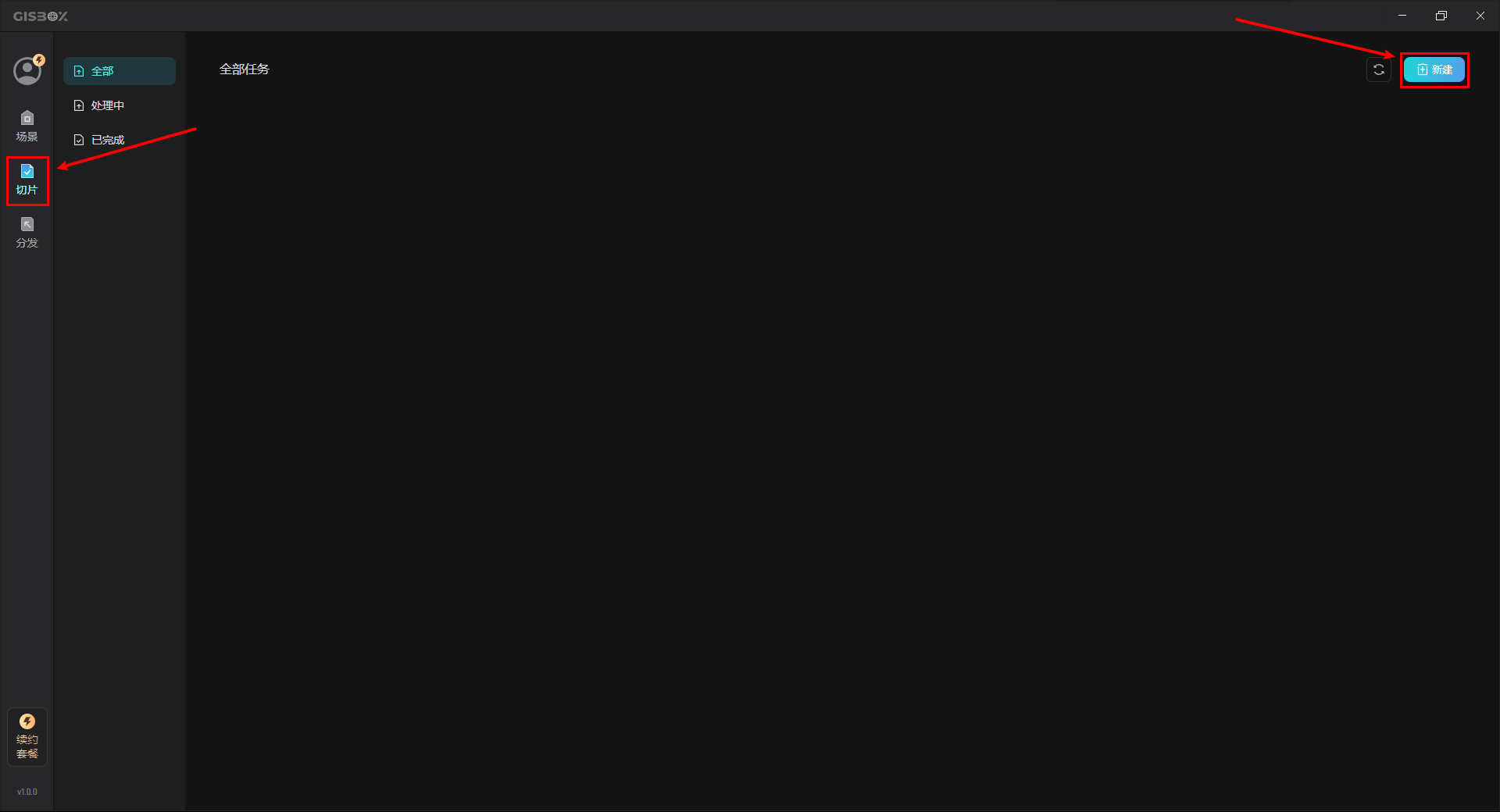

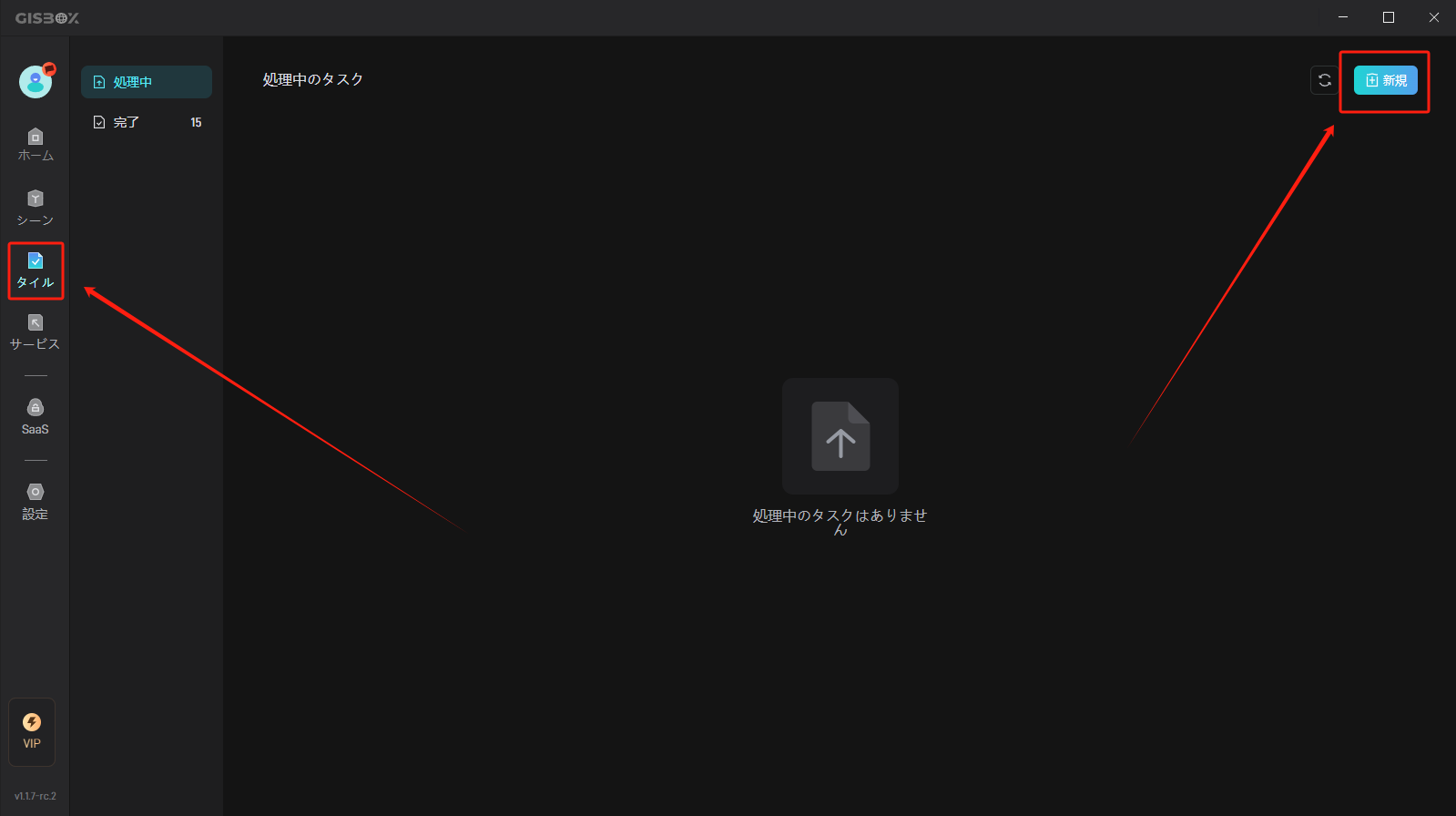

左側の「タイル」オプションで「新規」ボタンをクリックし、新しいタイルタスク設定を開きます。

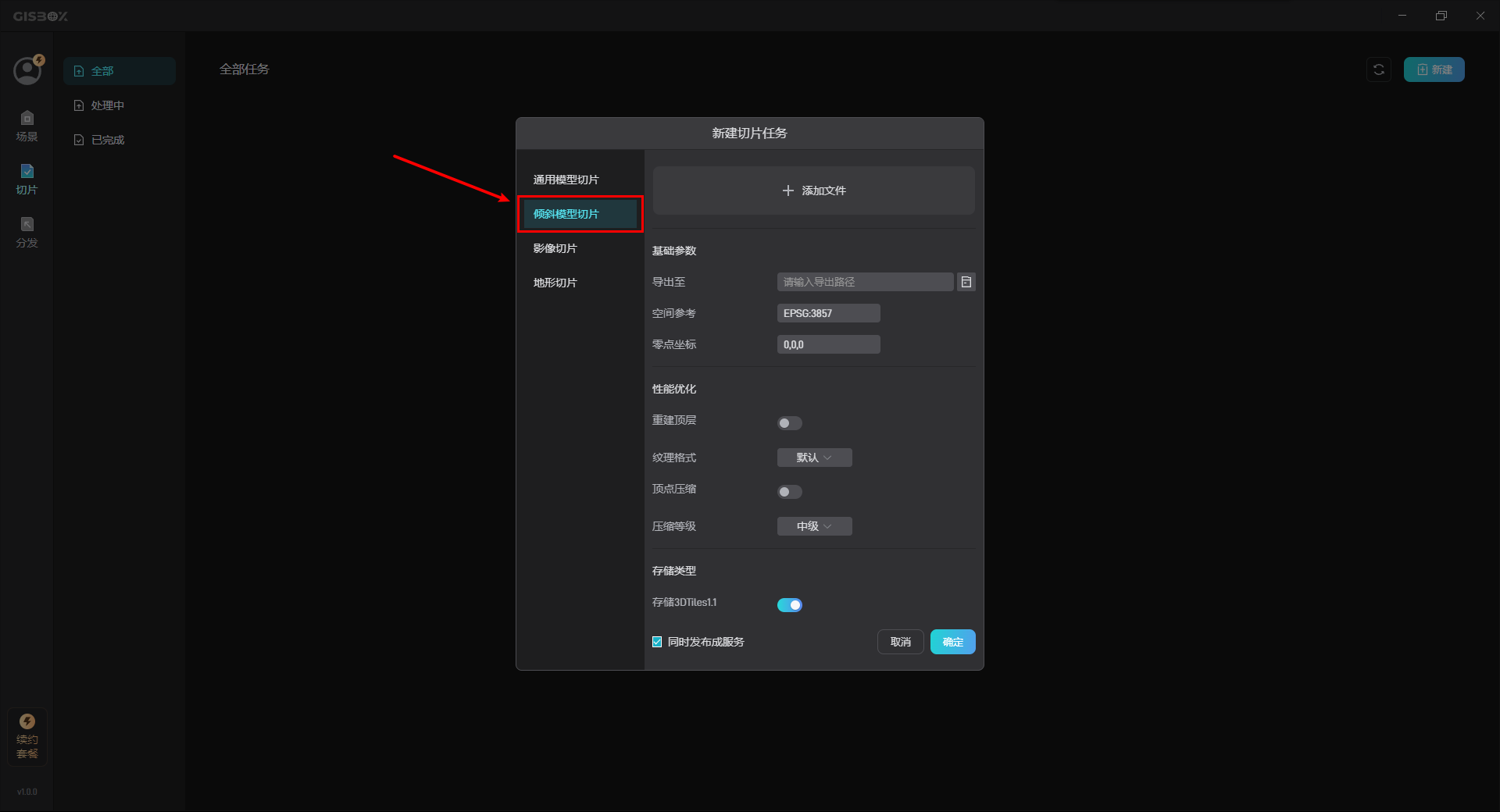

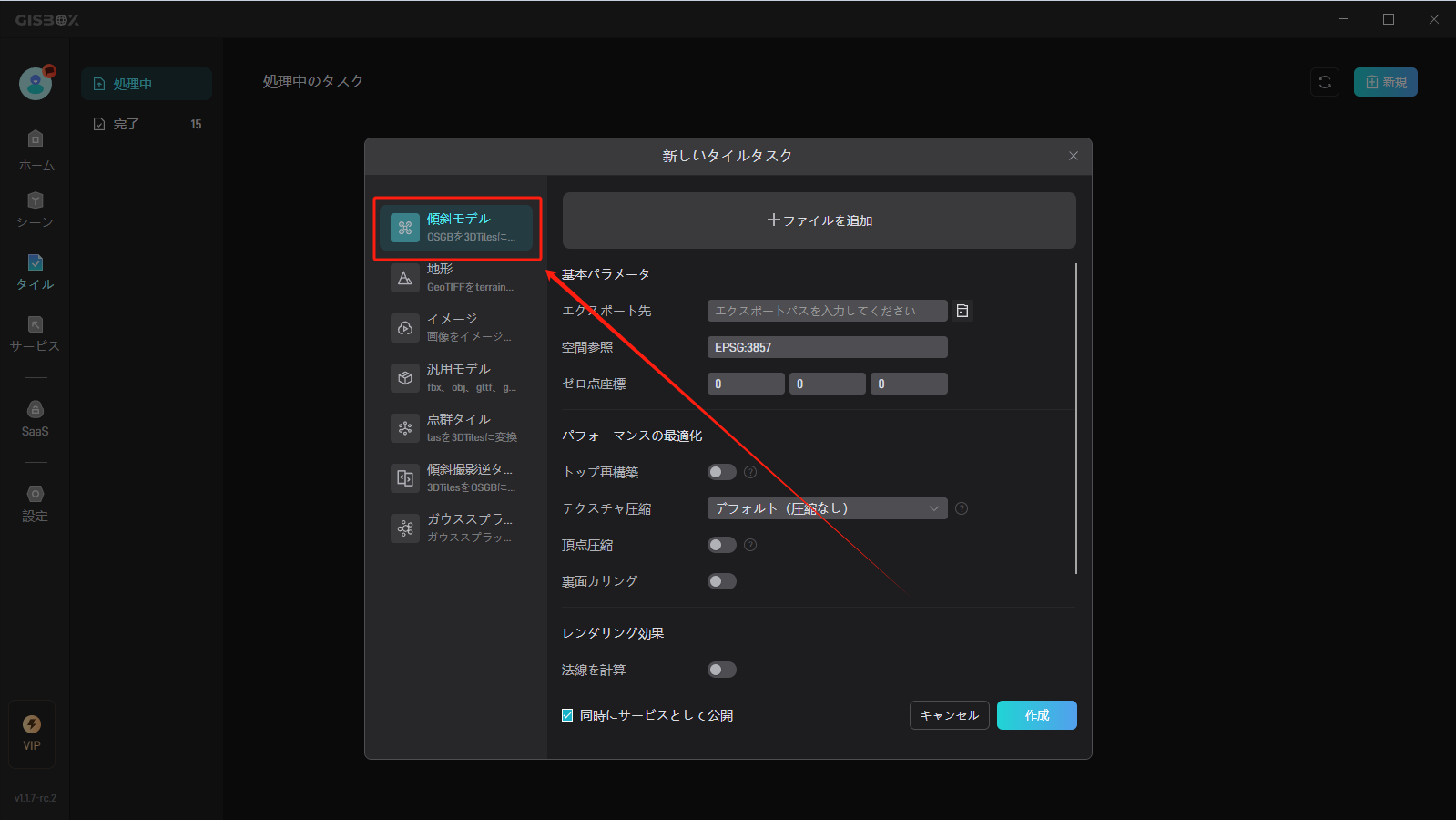

左側のオプションで「傾斜モデル」を選択し、タイルタスクの設定を開始します。
2. タイルタスクの設定
2.1 ファイルの追加

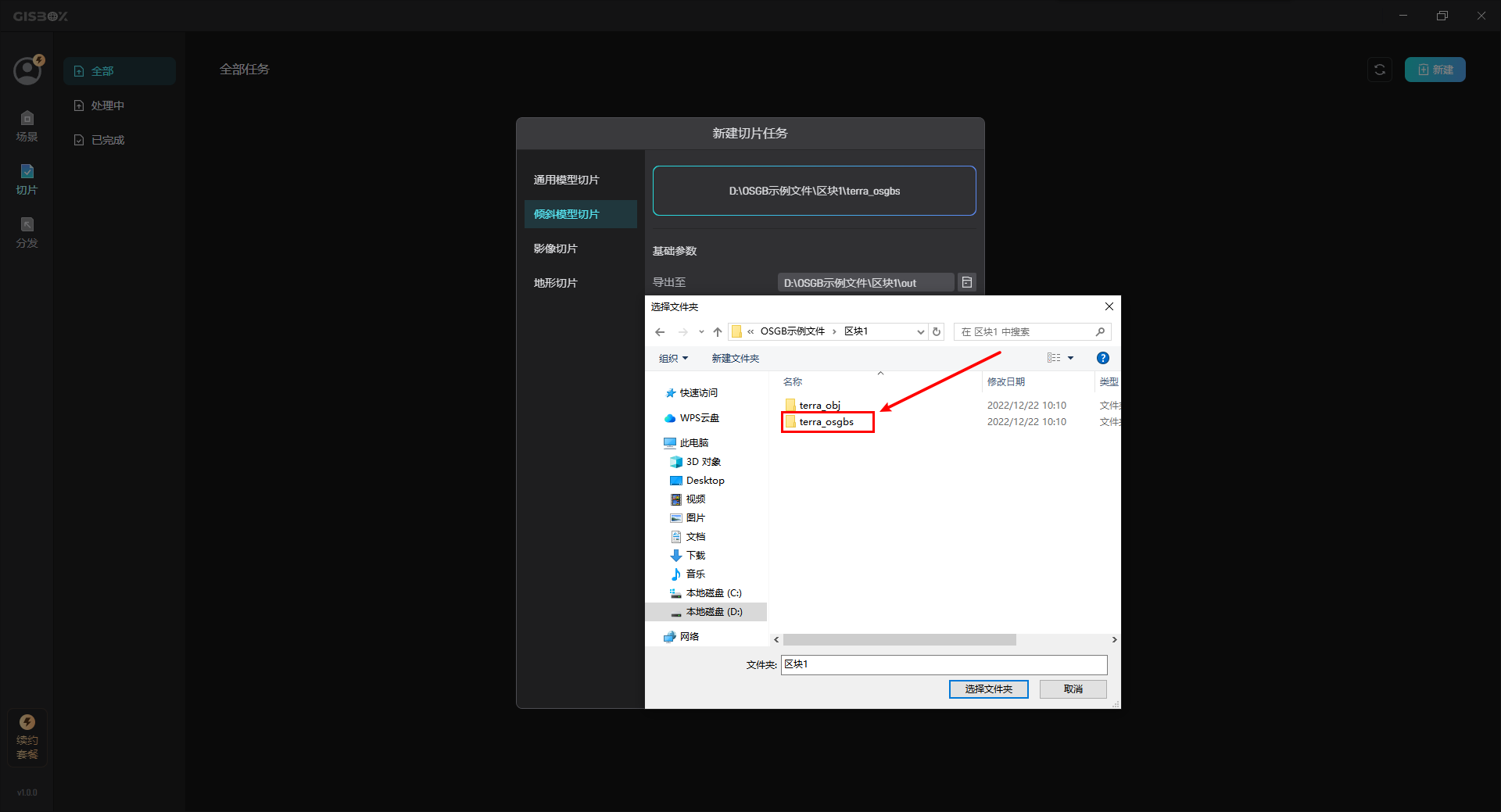

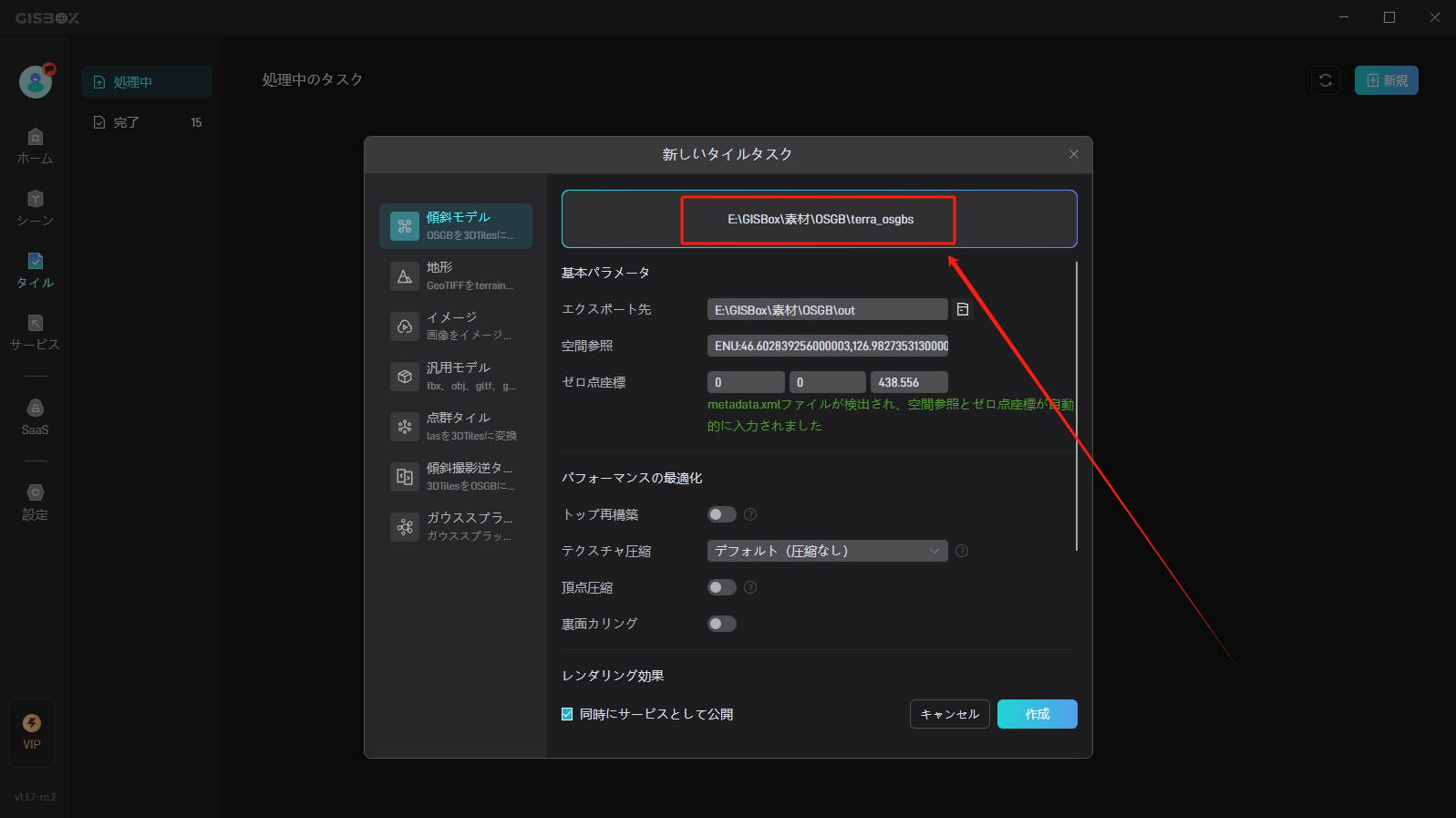

新しいタイルタスク設定で「ファイルを追加」ボタンをクリックし、OSGB ファイルを含むフォルダを選択して追加します。
2.2 基本パラメーター

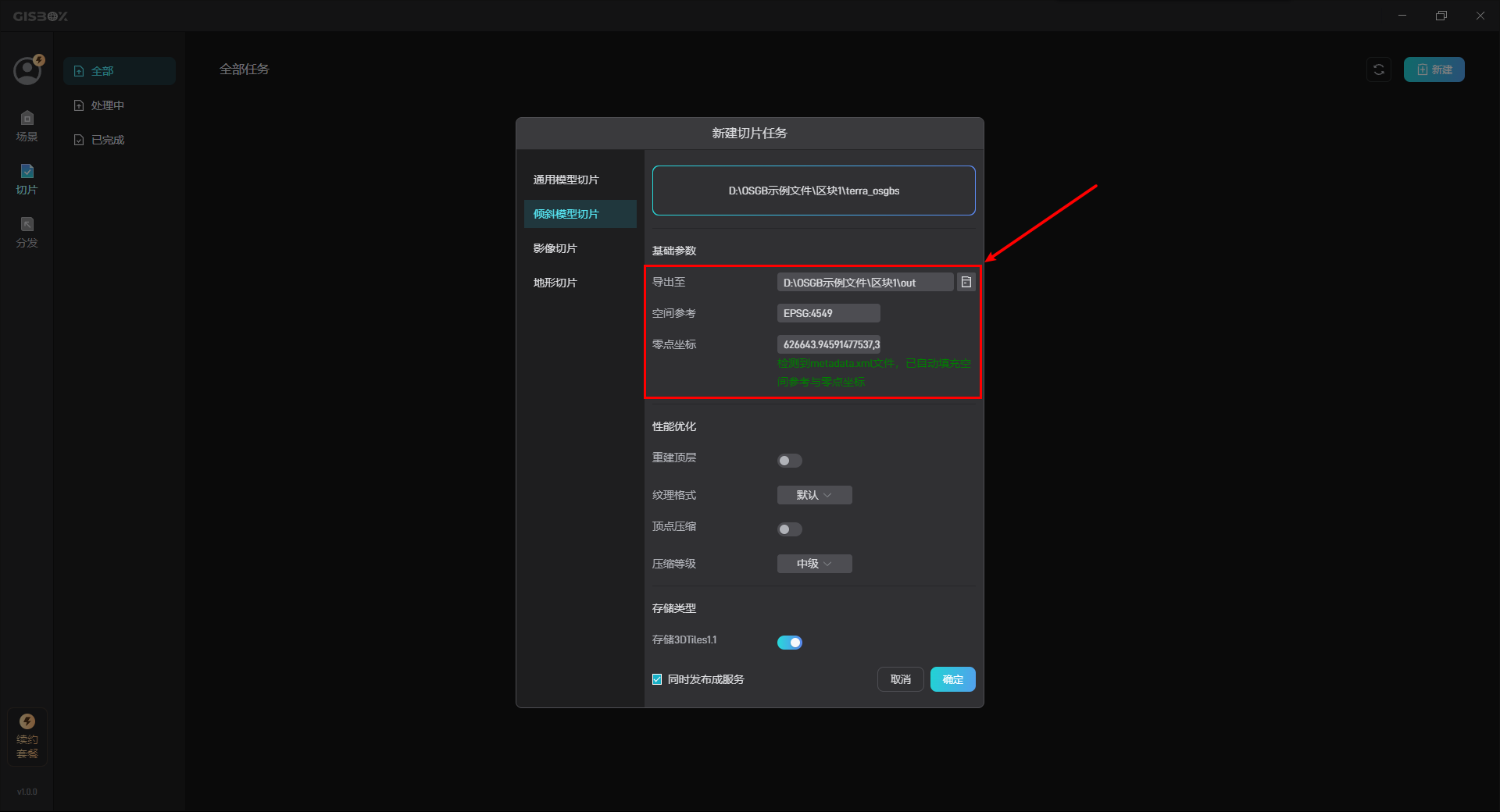

OSGB ファイルフォルダを追加した後、「基本パラメーター」でタイル出力フォルダを設定します。「空間参照」や「ゼロ点座標」は、フォルダ内の「metadata.xml」ファイルに基づいて自動的に生成されます。
2.3 パフォーマンスの最適化
| 設定項目 | 説明 |
|---|---|
| トップレベル再構築 | デフォルトではオフになっています。傾斜三次元モデルのデータ量が大きい場合、オンにすると読み込みパフォーマンスが大幅に向上し、ブラウジング体験が強化されます。 |
| 最大並列数 | 「トップレベル再構築」をオンにすると、「最大並列数」が表示されます。この設定は変更しないことを推奨しますが、変換に失敗した場合、並列数を半分に減らして再変換を試みることができます。 |
| テクスチャ圧縮 | 「デフォルト」を選択すると、タイルタスクで jpg 形式のテクスチャが出力されます。「webp」を選択すると、出力される webp 形式のテクスチャはデフォルトの jpg 形式の約 70％のストレージ容量で、ネットワーク転送が速くなります。ただし、chrome でのみ使用可能で、ビデオメモリの使用量は減少しません。「KTX2-uastc」を選択すると、ビデオメモリを 60％節約でき、「KTX2-etc1s」を選択すると 80％の節約が可能です。 |

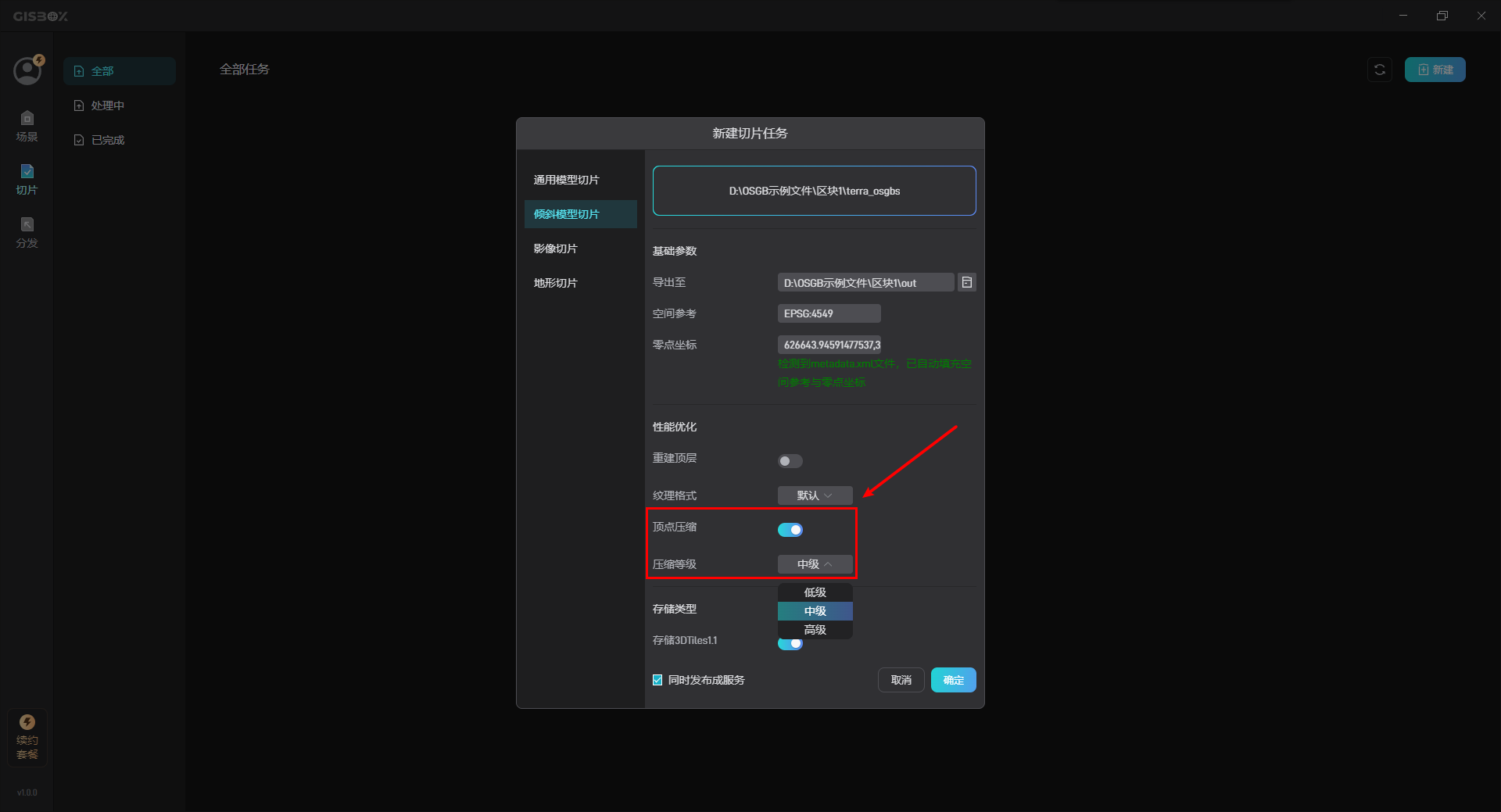

| 頂点圧縮 | デフォルトではオフです。Draco 圧縮アルゴリズムを使用して頂点を圧縮します。オンにすると、頂点データのストレージ容量を減らすことができます。 |
| 圧縮レベル | 圧縮レベルには「低」「中」「高」の 3 つのオプションがあります。圧縮レベルが高いほど圧縮率が大きくなります。「高」にするとデータの精度が大きく失われるため、「中」を推奨します。 |
| 背面クリッピング | デフォルトではオフです。背面クリッピングをオンにすると、見えない面が自動的に削除され、レンダリング負荷が減少し、視覚的なエラーを避けることができます。 |
2.4 レンダリング効果

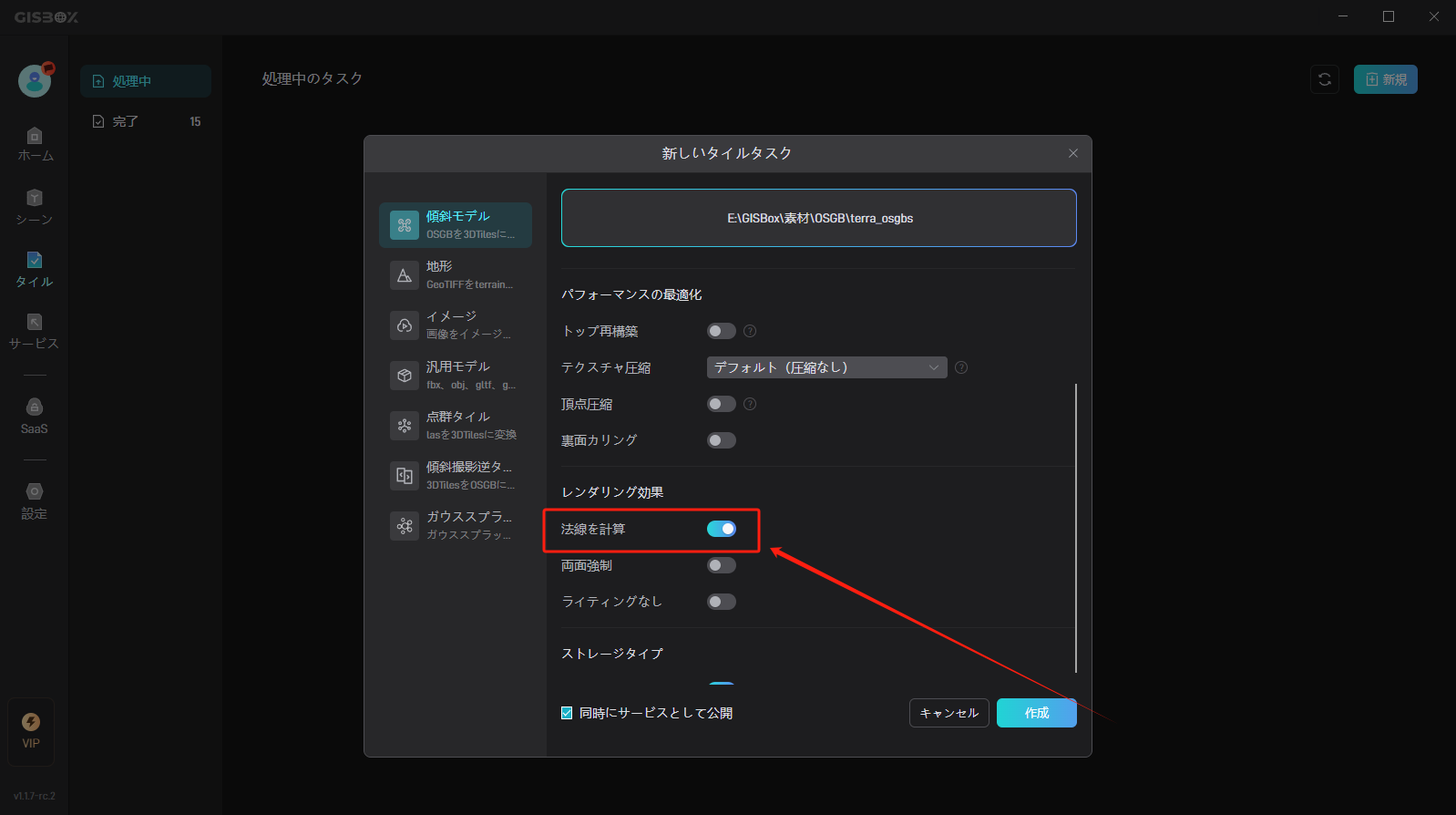

「法線計算」をオンにすると、タイルされた三次元モデルデータに基づいて、自動的に法線ベクトルが生成されます。

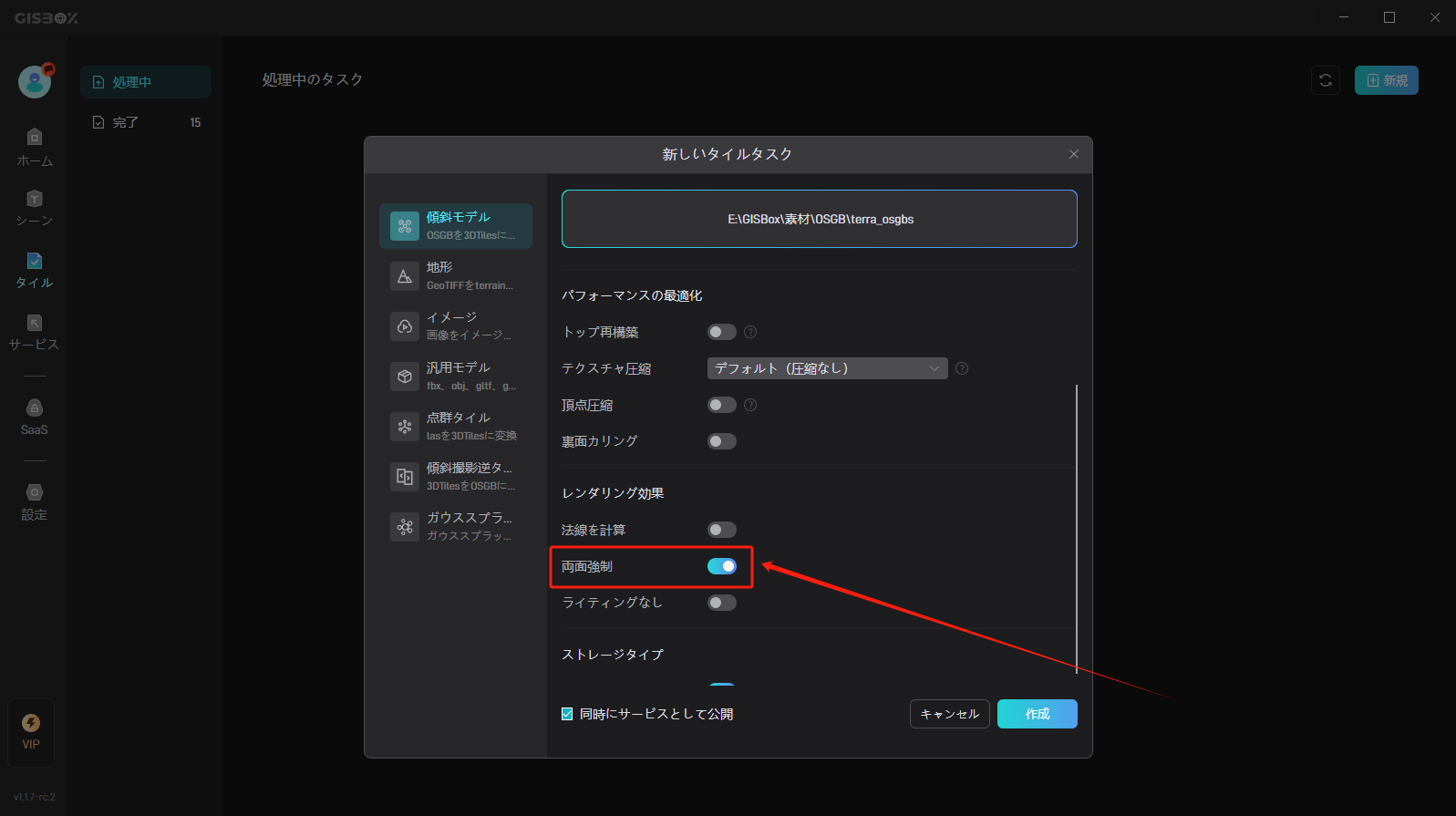

「両面強制」は通常オンにする必要はありませんが、反転面のクリッピングなどによるデータの不具合がある場合は、このオプションをオンにして両面表示を実現できます。
「ライティングなし」をオンにすると、傾斜モデルのレンダリング部分は Cesium エンジンのデフォルトの照明計算に参加せず、画面のリアル感を高めます。
2.5 ストレージタイプ

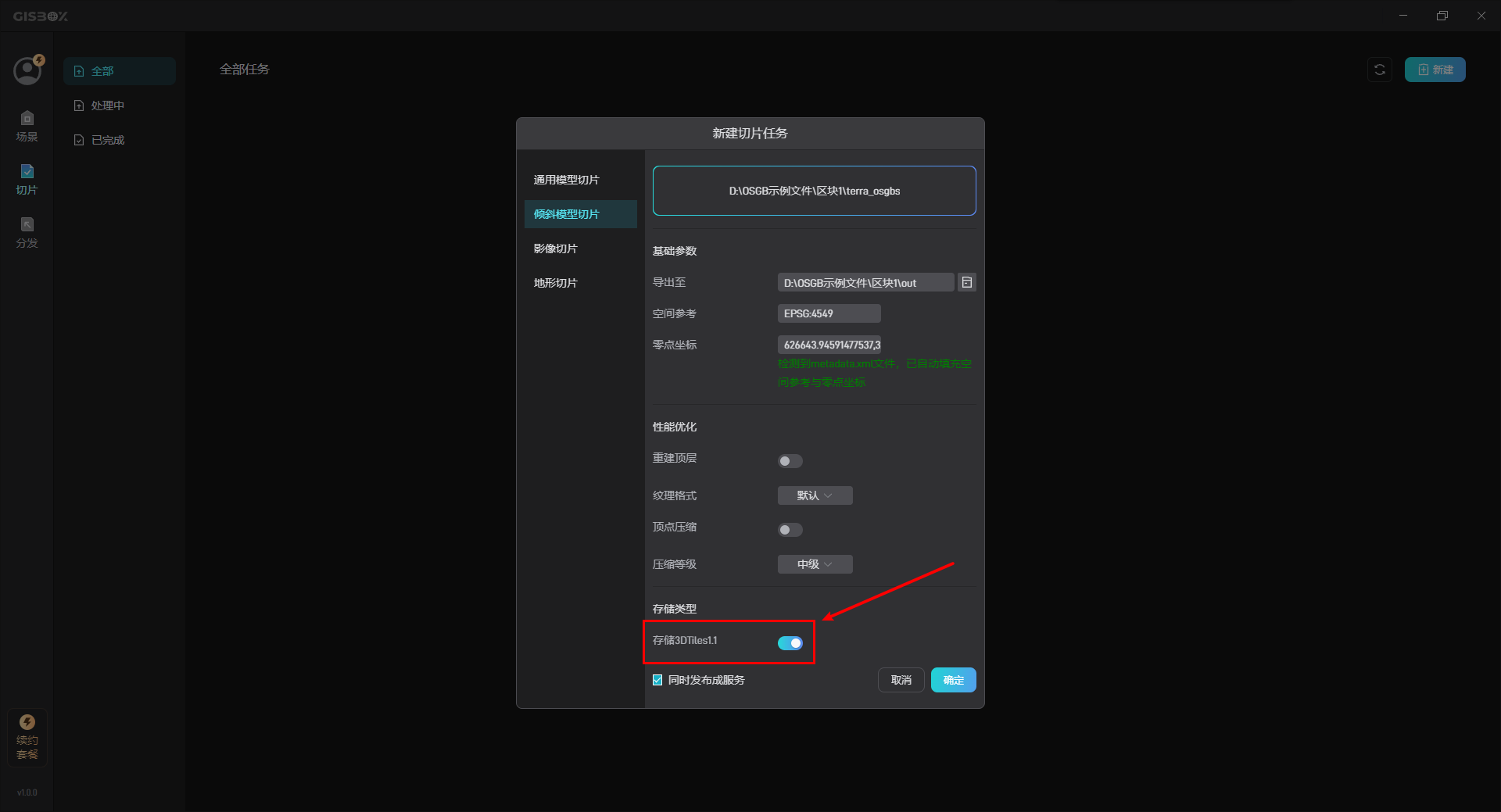

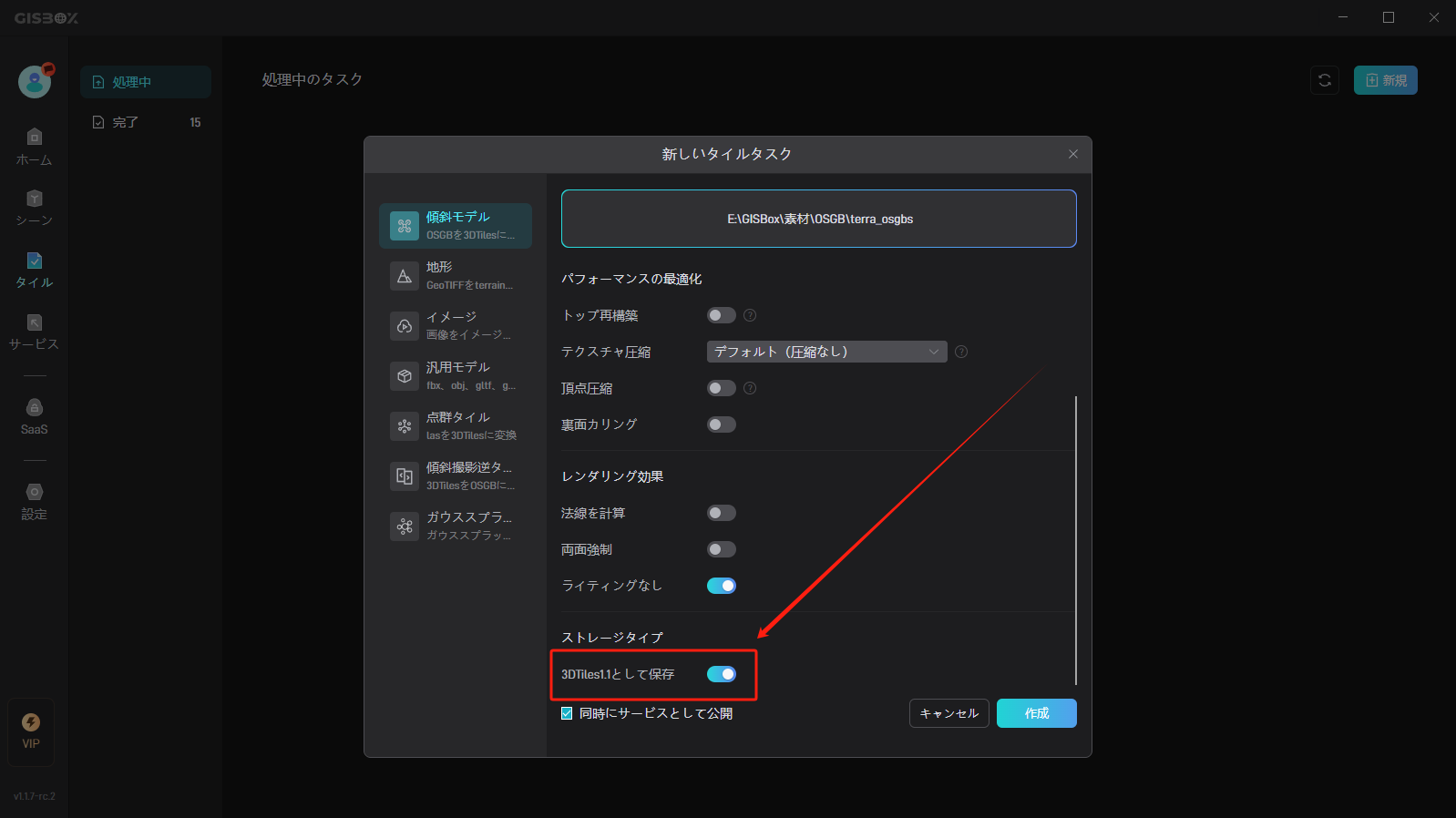

「ストレージタイプ」では、デフォルトで「3DTiles1.1 の保存」が有効になります。これを有効にすると、OSGB ファイルフォルダ内のモデルファイルはglb 形式で出力されます。無効にすると、b3dm 形式で出力されます。
3. 公開設定
「同時にサービスとして公開」を有効にすると、作成したタイルタスクが「配信」の対応するタイプの「サービス」に自動的に追加されます。
3.1 同時にサービスとして公開

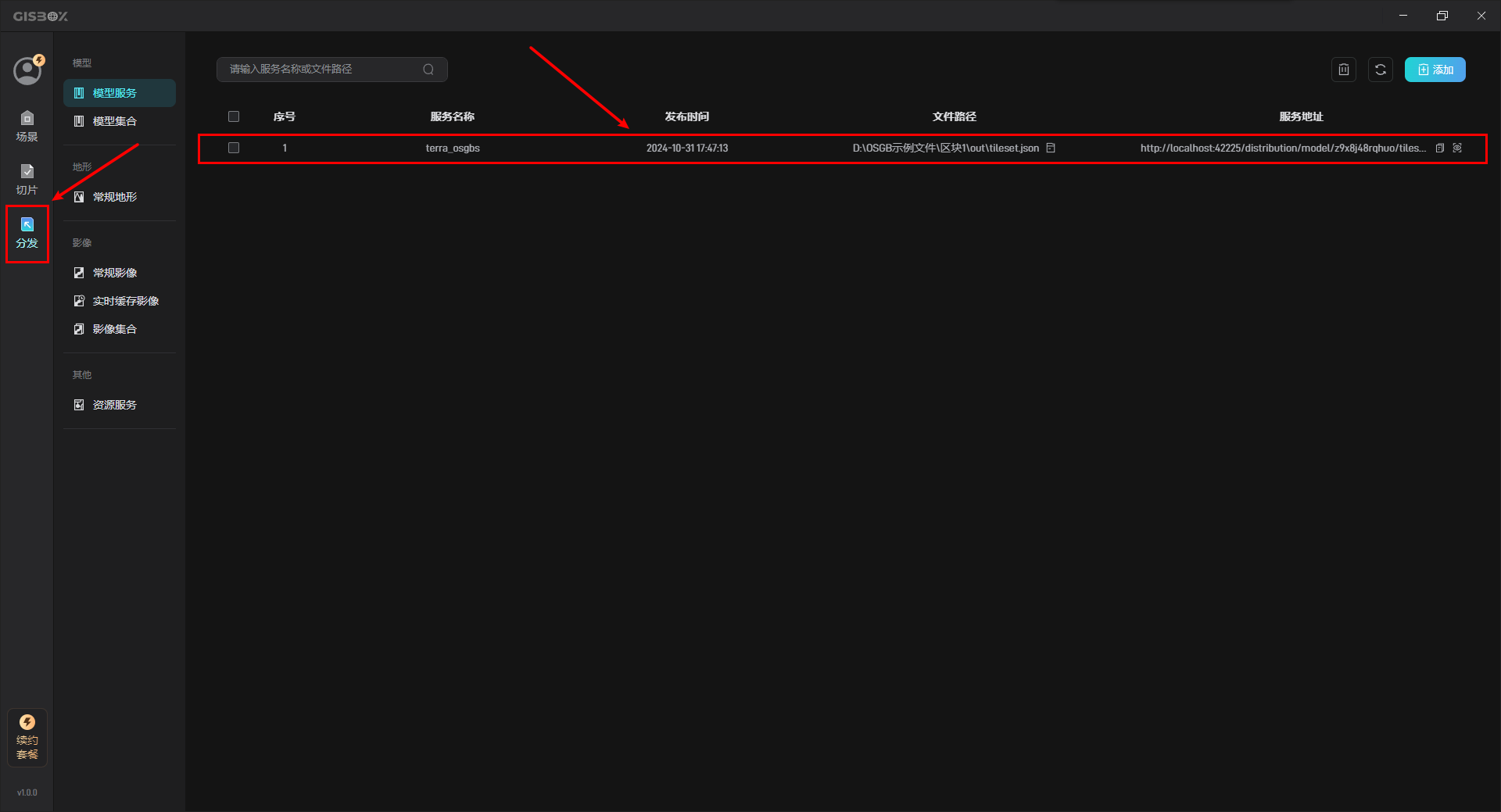

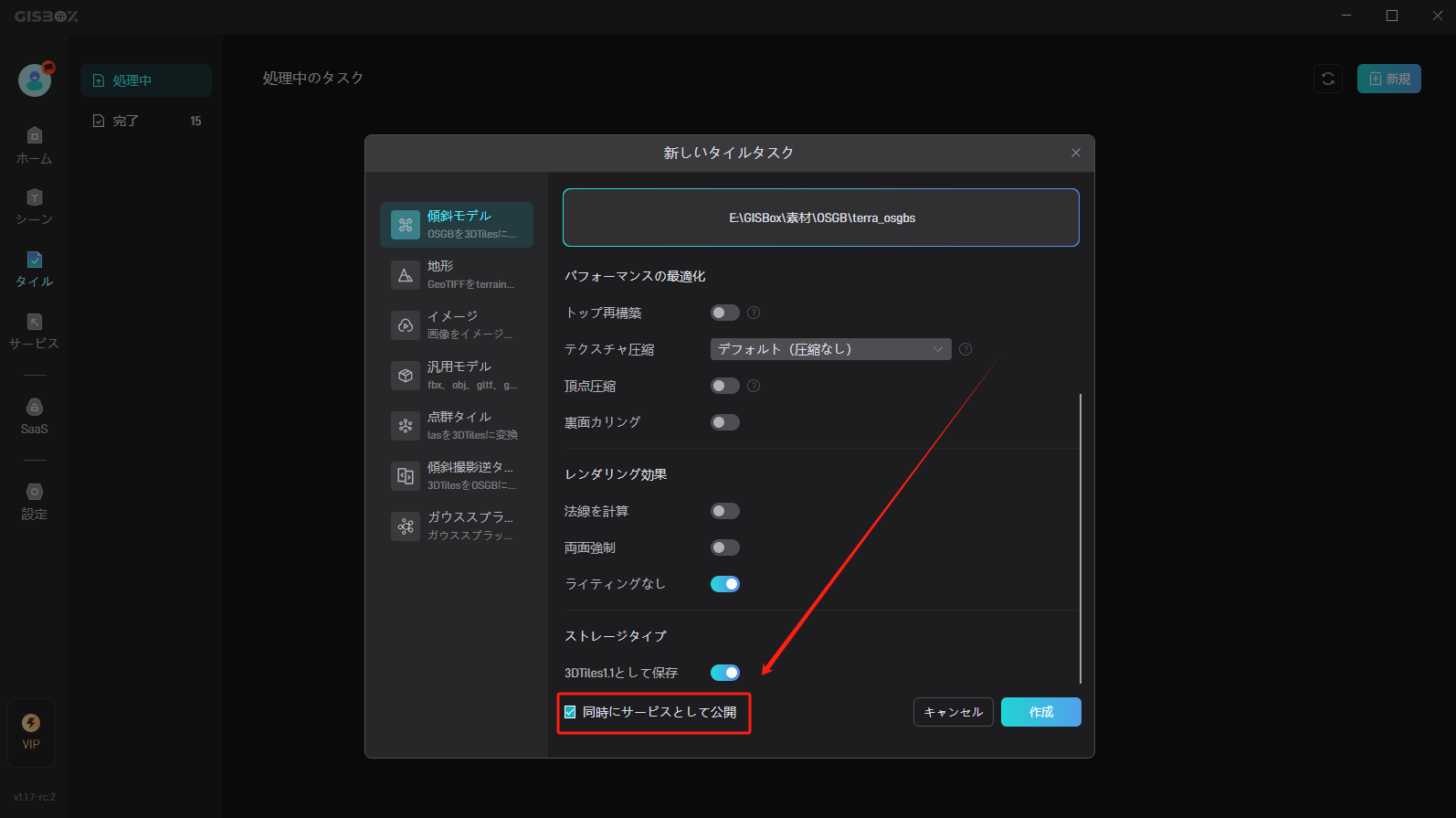

「同時にサービスとして公開」を有効にすると、タイルが完了した後、「配信」の「モデルサービス」に対応するタイプの「サービス」が自動的に追加されます。例えば、OSGB ファイルのタイルタスクでは、「モデルサービス」内に「サービス」が自動的に追加されます。
3.2 サービスとして公開しない

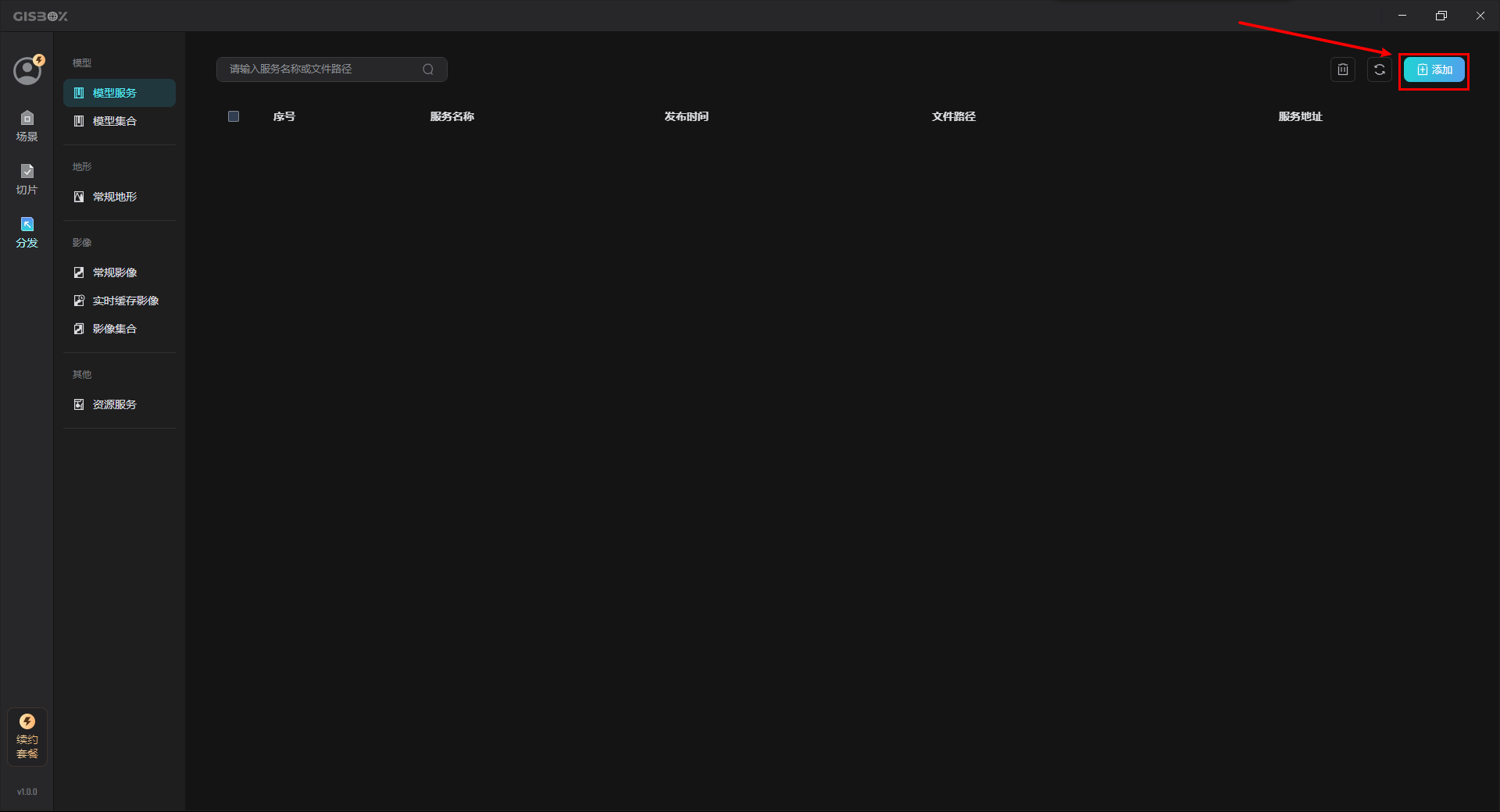

「同時にサービスとして公開」を無効にすると、タイルが完了しても「配信」に対応するタイプの「サービス」が追加されません。その場合は手動で追加する必要があります。

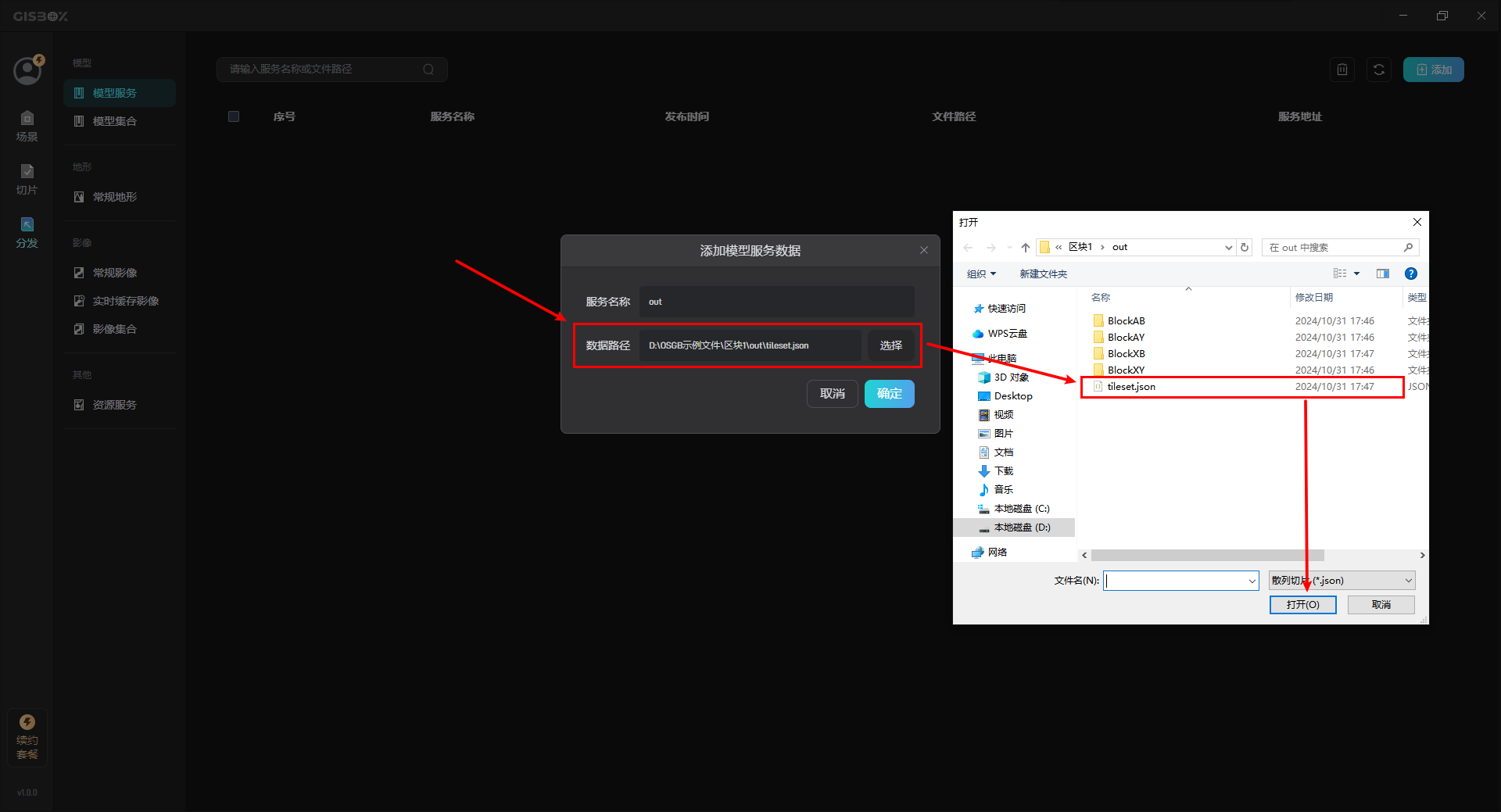

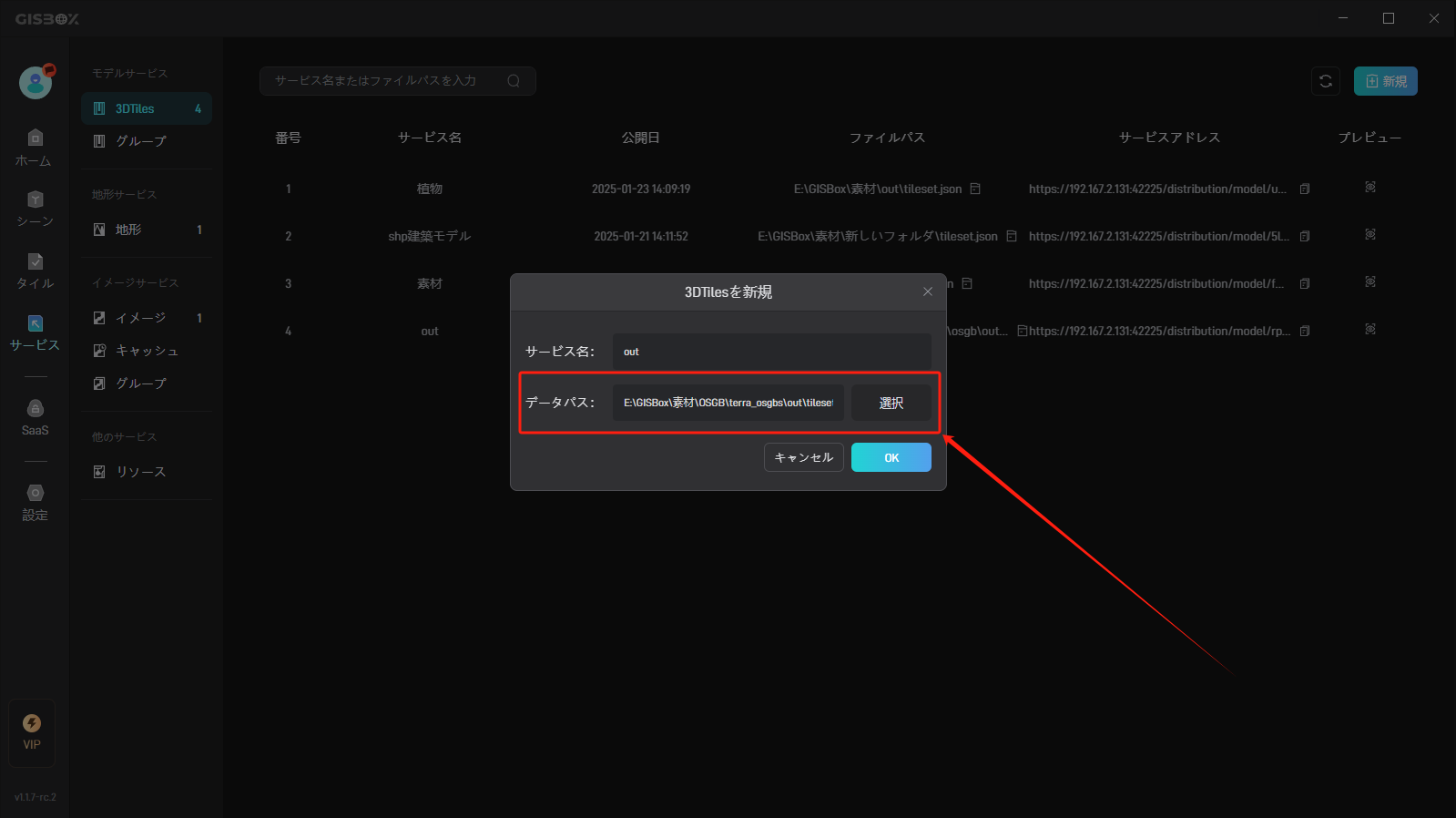

出力された json ファイルを追加した後、「OK」ボタンをクリックしてください。
4. ファイルの編集
4.1 配信リストにジャンプ

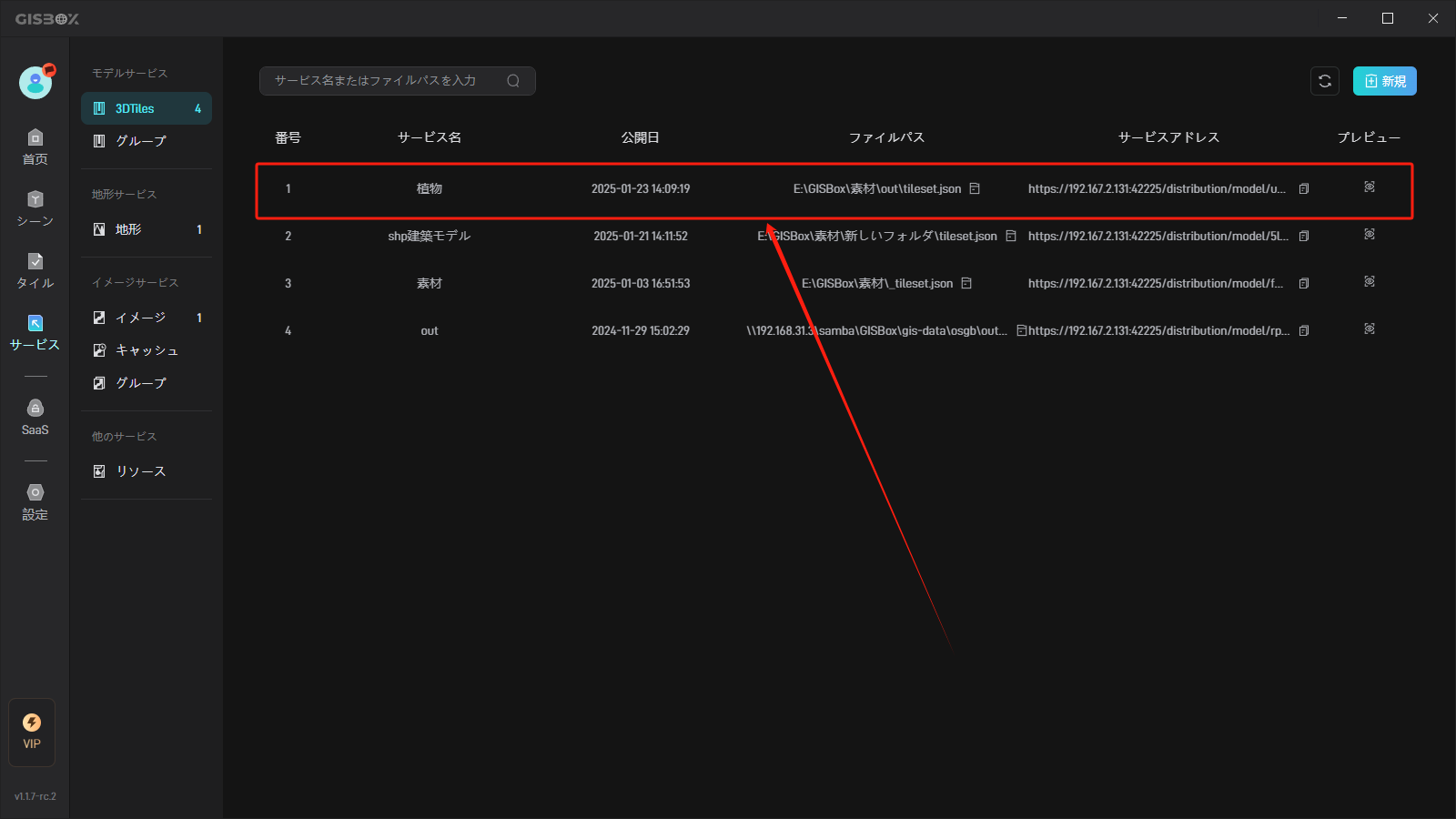

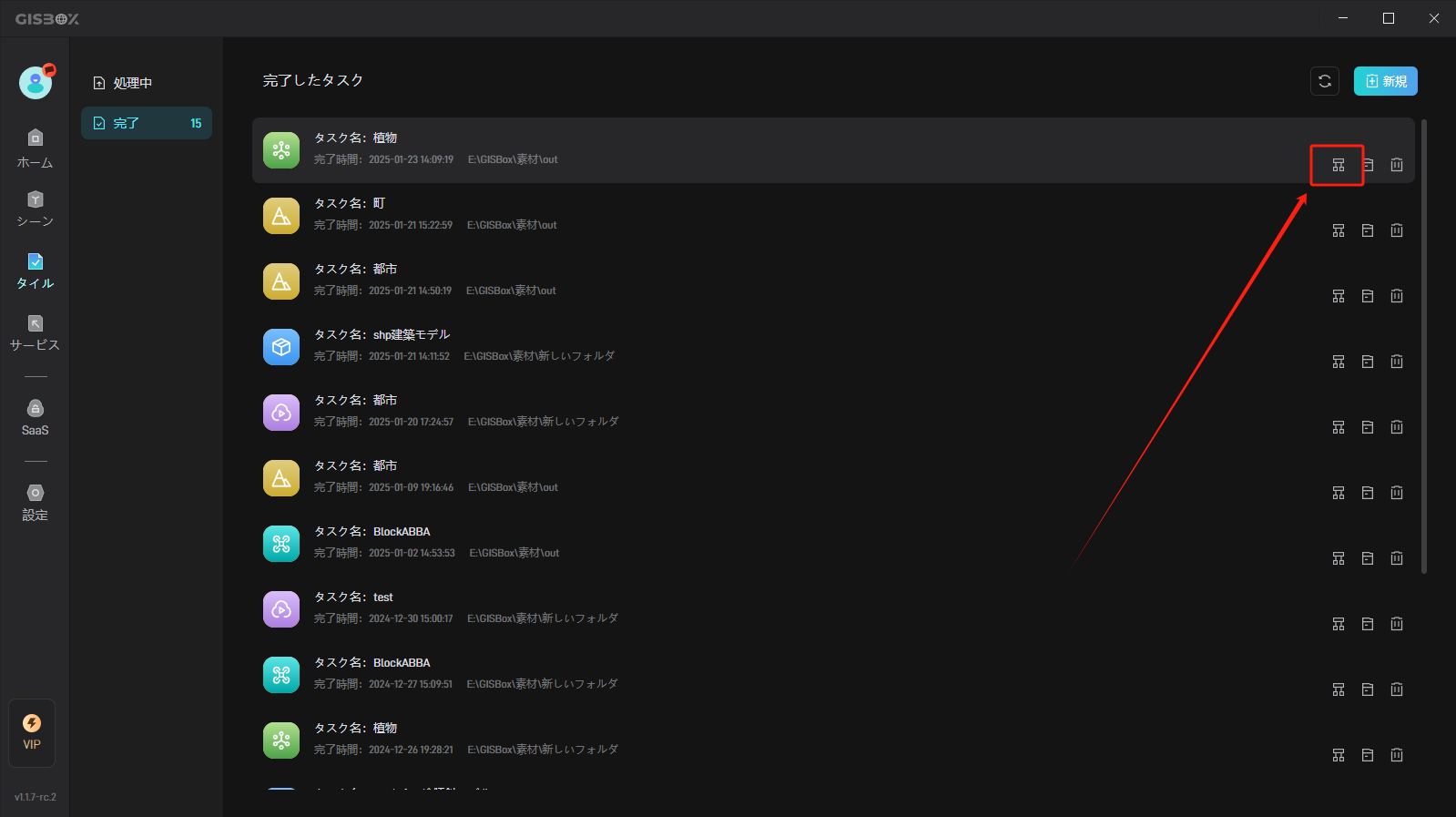

タイルタスクが完了した後、右側の「配信リストにジャンプ」ボタンをクリックすると、配信リストにジャンプして対応するサービスを確認できます。
4.2 ファイルの確認

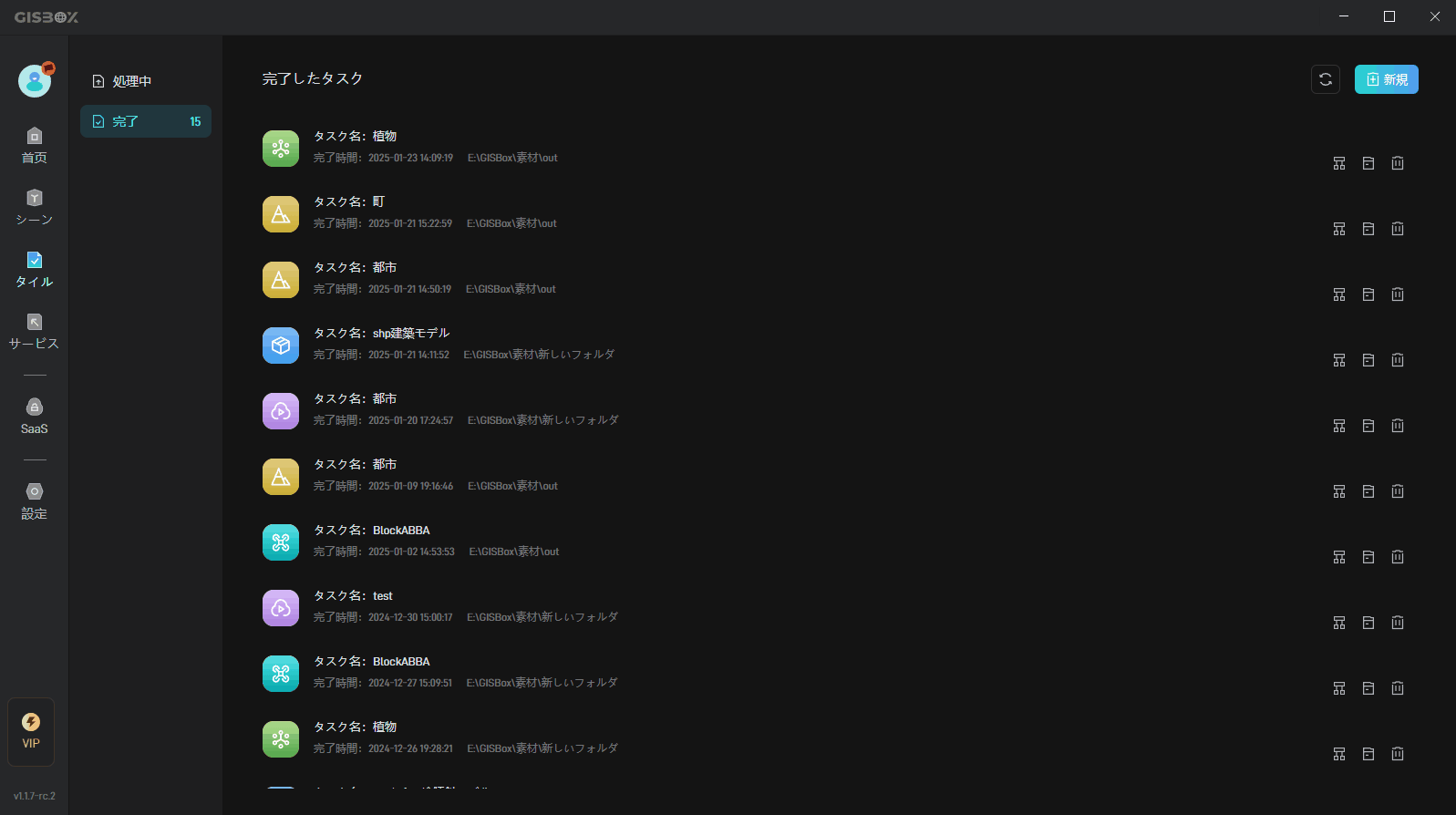

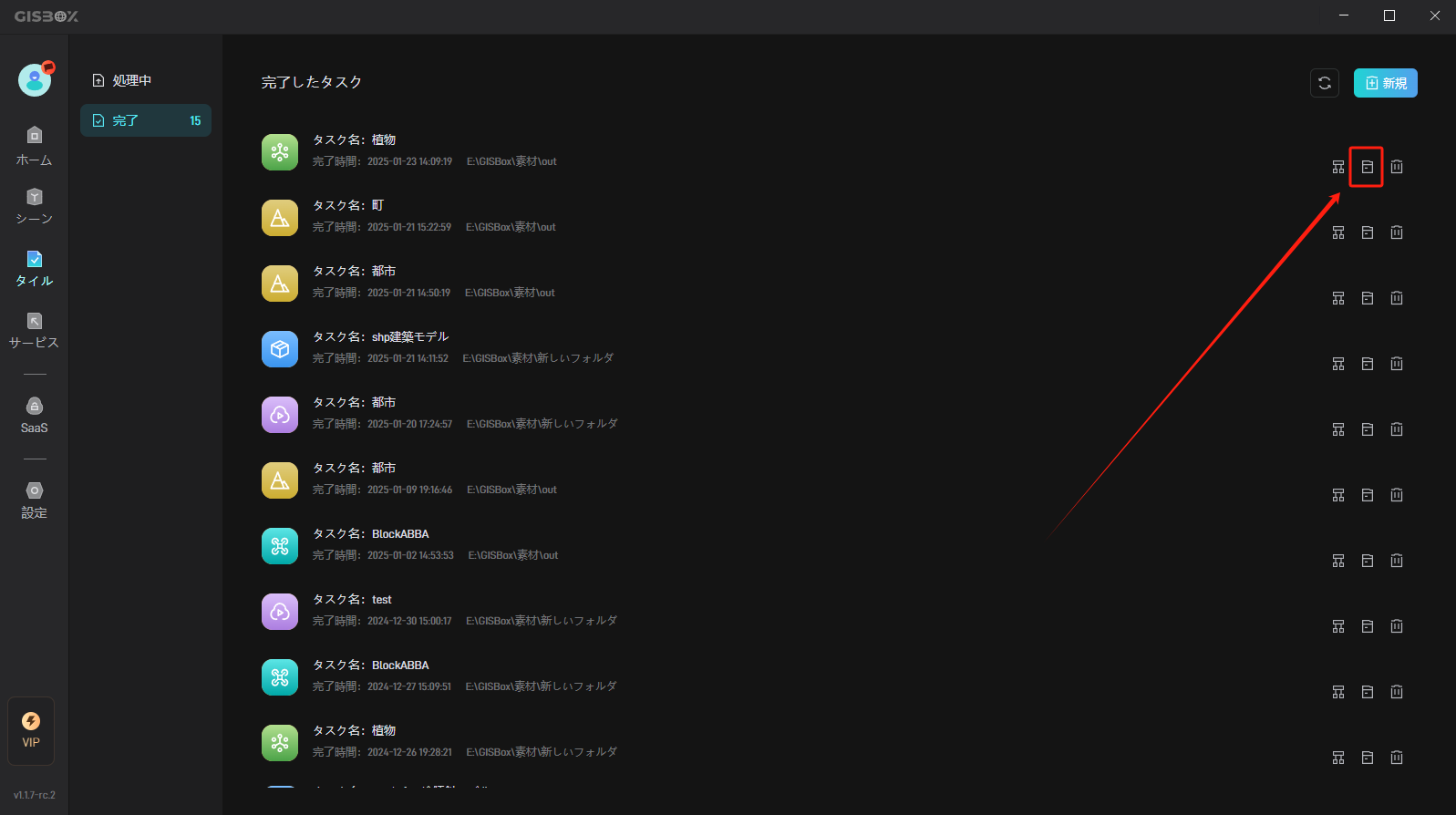

タイルタスクが処理完了したら、右側の「フォルダ」ボタンをクリックして、変換された3DTiles ファイルを確認できます。
4.2 ファイルの削除

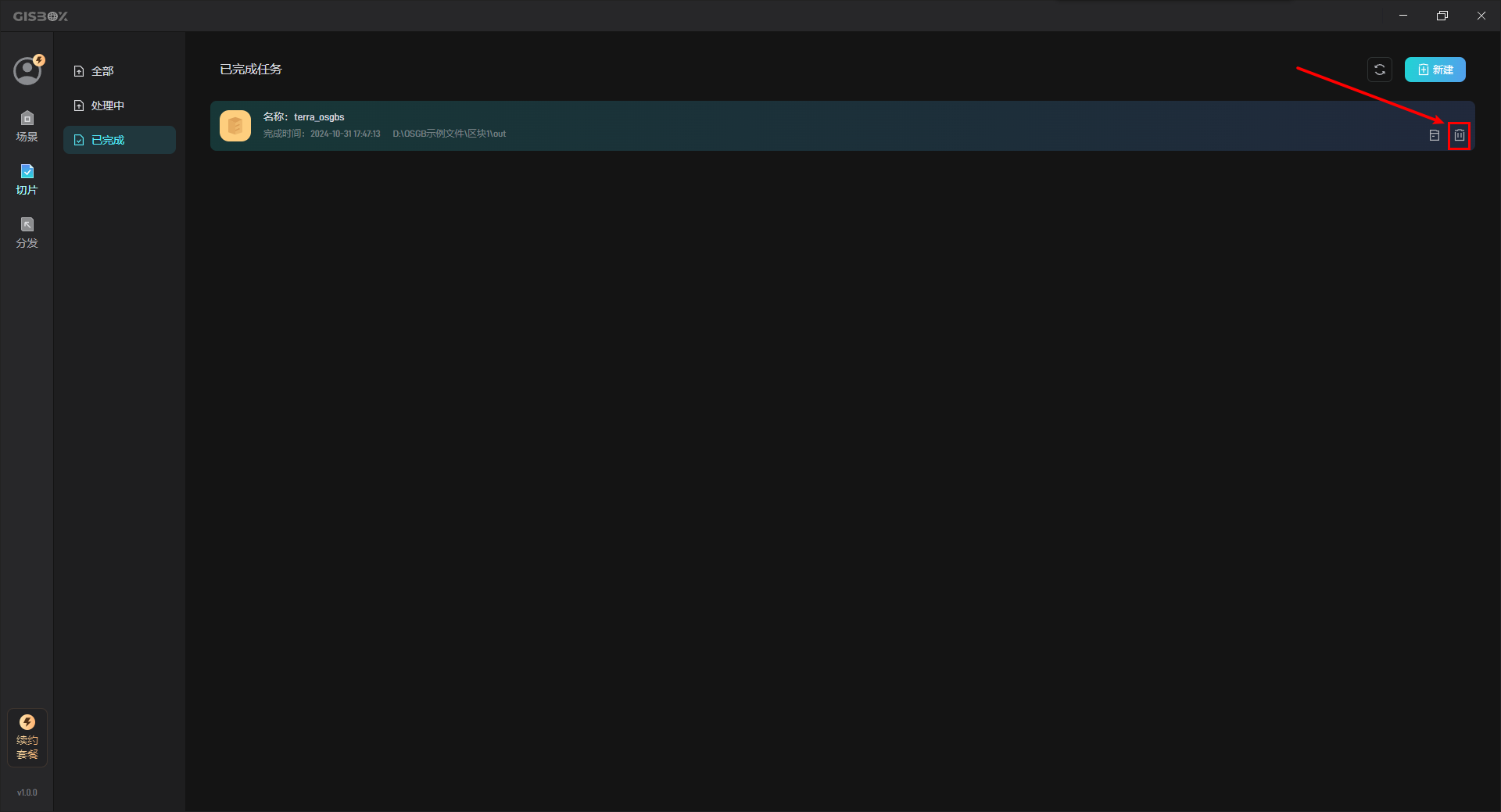

右側の「削除」ボタンをクリックすると、変換後のファイルを削除できます。
5. 公開されたサービスアドレスの使用

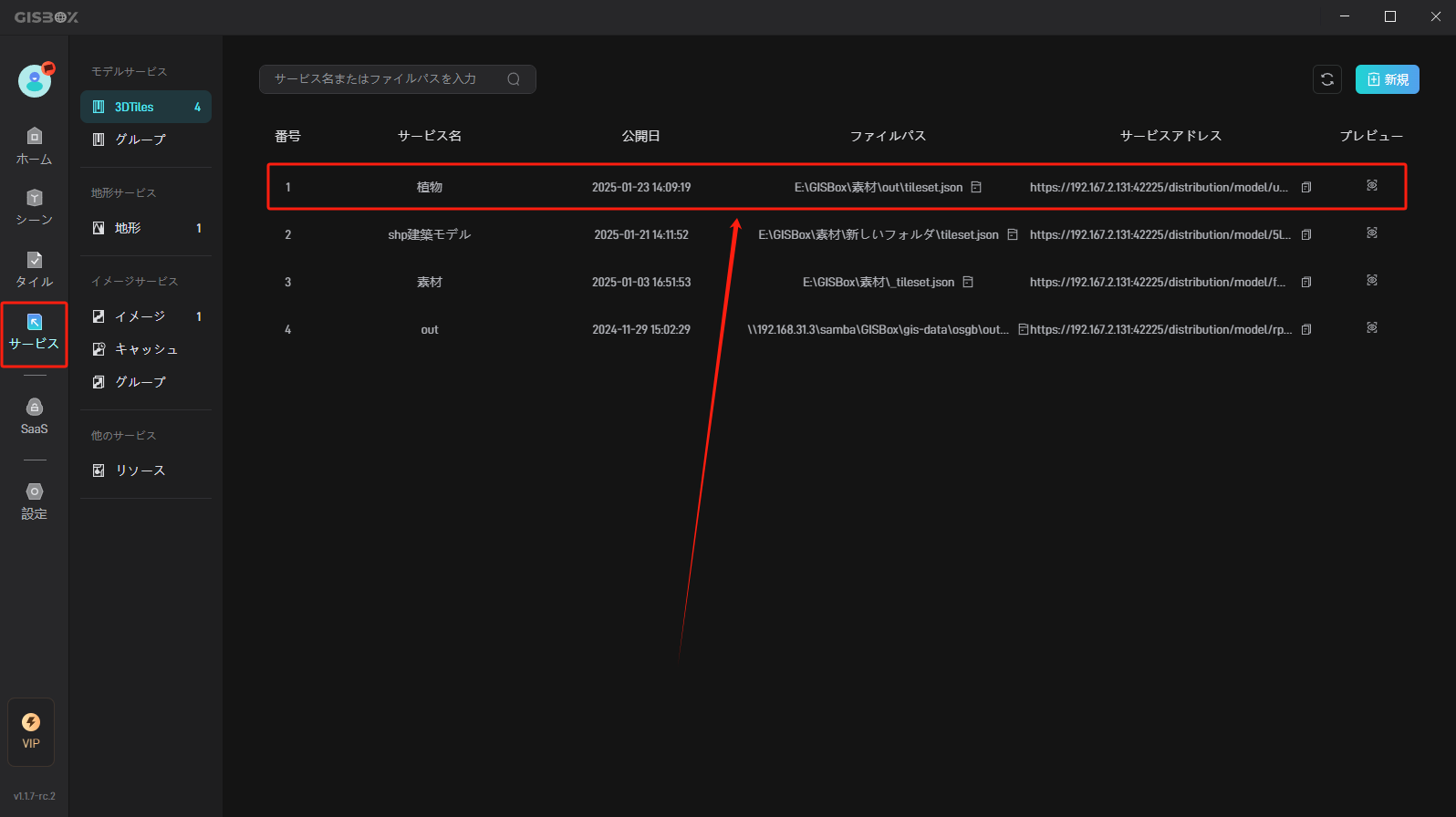

タイルタスクの設定で「同時にサービスとして公開する」を選択すると、モデルのタイルが成功した後、自動的にサービスアドレスが生成され（対応するサービスアドレスが分配されます）、該当する分配リストをクリックして開くことができます。以下の図をご参照ください：（モデルの公開に関する詳細な使用説明については、チュートリアルをご覧ください：モデルサービス）
生成されたサービスアドレスは、Cesiumなどの GIS プラットフォームに適用することができ、また、Wings Engineのようなデジタルツインプロジェクトのプラットフォームにも使用できます。
