クォーティック・オーサリック投影（Quartic Authalic Projection）
2026年01月26日 17:07
GISBoxは、OSGB/GEOTIFF/RVTなどの複数のGISフォーマットでの編集をサポートし、3DTiles/Terrainへの変換や公開が可能なワンストップ3DGIS データ編集、変換、公開プラットフォームです。
概要
クォーティック・オーサリック投影（Quartic Authalic Projection）は、1937 年に Karl Siemon、1945 年に Oscar S. Adams によってそれぞれ独立に考案された擬円筒図法の等積投影です。本投影はランベルト正積方位投影を基礎として改良されたもので、中央子午線は赤道長のおよそ 0.45 倍の直線として表現され、その他の子午線は 4 次代数曲線として描かれます。緯線は中央子午線に直交する直線で表され、両極は点として表現されます。子午線の強い凸形状により周縁部では形状歪みが大きくなりますが、赤道および任意の緯度において縮尺が正確に保たれるため、面積の正確性を重視する主題別世界地図に適した投影法とされています。
オーバービュー
クォーティック・オーサリック投影は、以下の数学的・地図学的原理に基づいて構成されています。
- 投影種別：多項式型等積投影
- 数学的基礎：4 次多項式関数を用いて球面座標を平面座標へ変換し、投影後の任意領域の面積が地球上の実面積と厳密に一致するよう設計されています
- 座標式：経度 λ、緯度 φ から平面座標 (x, y) を構成し、 dA = R² cos φ dφ dλ = dx dy という等積条件を満たします
- 対称性：通常、中央子午線に対して左右対称となり、緯線は規則的な曲線群として表現されます
- 適用範囲：全球スケールの地図作成に適し、特に低緯度から中緯度帯における形状の最適化が考慮されています
長所
- 厳密な全球等積性：投影後もあらゆる地域の面積比が正確に保持され、人口分布や資源量などの統計地図に適しています
- 極域での形状改善：モルワイデ図法と比較して、極域における過度な引き伸ばしや圧縮が緩和されています
- 簡潔な数式表現：4 次多項式形式により、コンピュータ実装や大量座標変換が比較的容易です
- 主題図への高い適合性：気候分布や生物多様性など、全球的な主題図に安定した空間基準を提供します
- 学術的価値：高次多項式による等積性と形状保持のバランスを示す例として、地図学研究において重要な位置を占めます
短所
- 形状歪みの残存：従来の等積投影より改善されているものの、中緯度から高緯度、特に地図周縁部では角度・距離の歪みが依然として顕著です
- 計算負荷の高さ：一次・二次変換と比べ、4 次多項式計算は処理コストが高くなります
- GIS ソフトでの標準非対応：ArcGIS や QGIS などの主要 GIS には標準搭載されておらず、独自実装やカスタム定義が必要です
- 大縮尺図には不向き：全球等積設計のため、局地的な方向や距離の歪みが大きく、詳細な地域計画には適しません
- 読図負荷が高い：非伝統的な経緯線形状により、一般利用者にとっては直感的理解が難しい場合があります
応用シーン
クォーティック・オーサリック投影は、面積比較の正確性が不可欠な全球規模の等積主題図の作成に主として利用されます。国際開発研究、気候変動解析、自然資源評価といった分野で有効であり、たとえば国連開発計画（UNDP）による国別資源配分の可視化、国際自然保護連合（IUCN）による生物多様性ホットスポットの面積分布表示、あるいは気候研究機関による極域氷床面積変化の表現などに適用可能です。また、教育・研究分野でも重要な役割を果たし、高度な地図投影法を扱う地図学教育において多項式投影の最適化原理を示す教材として利用されるほか、全球空間統計モデルの等積基盤としても活用されます。
例

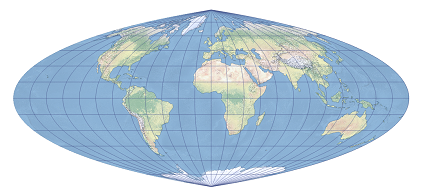

1. グリニッジを中心としたクォーティック・オーサリック投影図。

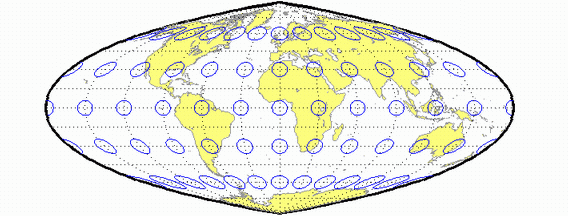

2. クォーティック・オーサリック投影（Quartic Authalic Projection）。
