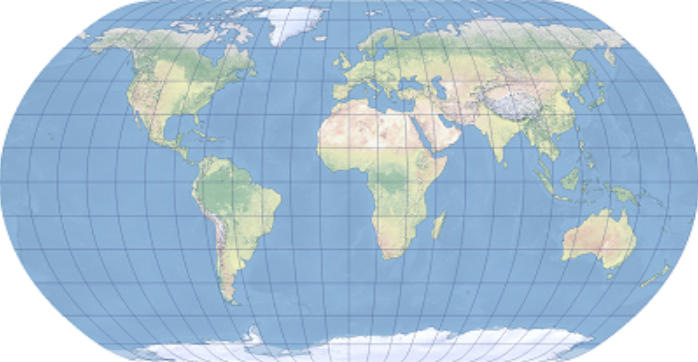

非標準球面投影(Runge Projection)

非標準球面投影(Runge Projection)は、ランゲ投影とも呼ばれる非幾何学的な球面解析投影法です。従来の透視投影のように幾何学的な投影面を利用するのではなく、独自に設計された数学的な関数関係によって、球面上の点を平面上の点へ一対一に対応させます。一般的な球面透視投影とは異なり、独自の数学的制約を用いて地球全体の歪みの分布を最適化することが特徴です。これにより、通常の球面投影で見られる、中心点から離れるほど歪みが急激に大きくなる問題を抑えます。地図縮尺が小さい世界地図の作成では、経線と緯線を比較的均等に配置でき、全体的な視覚的調和を重視する世界地図の表現に利用されます。

2026-11-18 09:47:18

Boucherの六角形正積図法

非標準球面投影法(Boucherの六角形正積図法)は、六角形グリッドを用いた正積図法です。最大の特徴は、地球上の各地域の実際の面積と、投影後の対応する領域の面積比を厳密に維持し、面積の歪みを生じさせないことです。地球全体の地理的特徴を特定の数学的変換規則に従って平面上に投影し、正六角形のセルで構成されるグリッドとして表現します。各六角形セルの面積は、球面上の対応する地域の実面積と一定の比例関係を保つため、従来の地図投影法で見られる高緯度地域の過度な面積拡大を回避できます。この投影法では、経線や緯線は従来のような直線や円弧ではなく、六角形グリッドに適合した独自の配置構造になります。地球全体の正積性を維持しながら、規則的な六角形セルによって球面上の地理的特徴を平面上に均等に分割できる点が特徴です。

2026-11-18 09:25:20

正弦曲線等積図法(Sinusoidal Equal Area Projection)

正弦曲線等積図法(Sinusoidal Equal Area Projection) は、サンソン・フラムスティード図法とも呼ばれる、歴史の古い等積擬円筒図法です。17世紀中頃にフランスの地図製作者サンソンによって考案されました。緯線は等間隔の平行直線、中央経線は緯線に垂直な直線として表され、その他の経線は中央経線を軸とする正弦曲線になります。全体の輪郭は紡錘形となり、すべての緯線および中央経線に沿った縮尺は正確に保たれます。赤道と中央経線では歪みがなく、投影範囲の面積と地球表面の実際の面積との比率を厳密に維持できます。一方、中央経線から離れた高緯度の周縁部では、形状や角度の歪みが大きくなります。そのため、アフリカや南アメリカなど、赤道付近に位置する大陸の地図作成に適しており、面積比を正確に表現する必要がある気候図や植生図などの主題図にも広く利用されています。また、中断形式を採用し、海洋部分に切れ目を設けることで、大陸部の歪みをさらに軽減することもできます。

2026-10-26 16:46:08

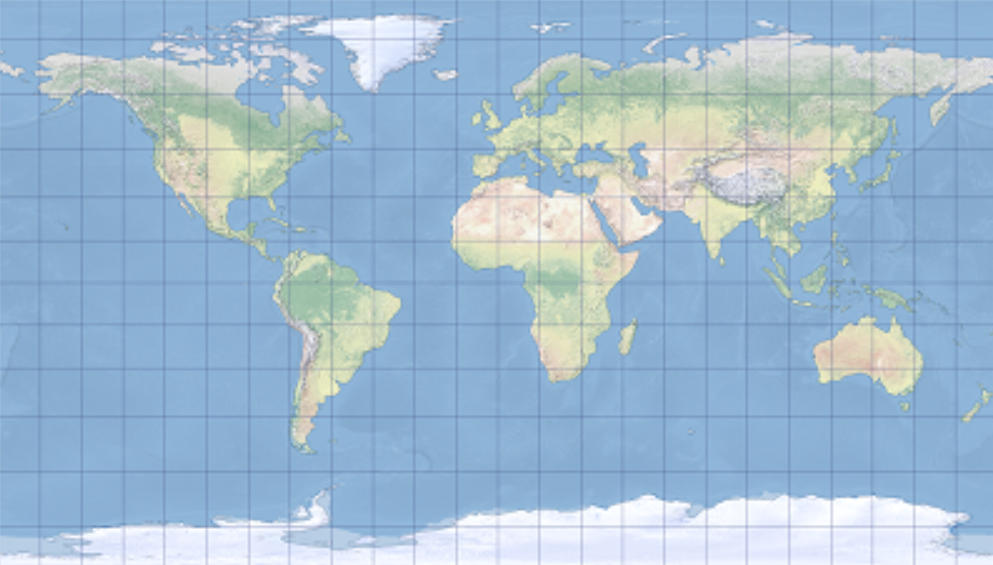

プラットカレ(Plate Carrée、正距円筒図法)

プラットカレ(Plate Carrée、正距円筒図法) は、最も基本的な円筒図法の一つです。地球上の経度と緯度をそのまま等間隔で平面上の長方形座標系に対応させます。つまり、経度を水平方向の座標に、緯度を垂直方向の座標に線形に対応させることで、縦横比が2:1の長方形の格子を形成します。この図法は計算が非常に簡単ですが、高緯度地域では面積や形状の歪みが極めて大きくなります。そのため、歴史的には初期の世界地図の作成などに使用され、現代ではパノラマテクスチャやラスタ地理データの保存などに利用されています。

2026-10-26 16:40:34

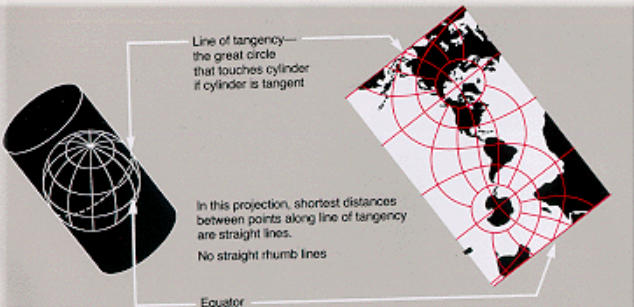

横円筒等積図法(Transverse Cylindrical Equal Area Projection)

横円筒等積図法(Transverse Cylindrical Equal Area Projection)は、円筒を横向きに配置し、地球の楕円体上の経緯線を面積保存の条件に従って円筒面に投影した後、平面に展開する地図投影法の一種です。円筒の軸は地球の自転軸と直交し、円筒面は通常、地球上の特定の子午線に接するように配置されます。この接する子午線は投影後に直線として表され、面積が正確に保存されます。赤道も中心子午線に垂直な直線となり、その他の子午線と緯線は中心子午線を基準に対称的な曲線として分布します。この投影法では、投影前後の各地域の面積比が厳密に維持され、面積の歪みが生じません。そのため、地域の面積に関する正確な統計分析を必要とする主題図の作成によく用いられます。

2026-10-26 16:35:29

ランベルト正積方位図法(Lambert Azimuthal Equal Area (Modified))

ランベルト正積方位図法(Lambert Azimuthal Equal Area (Modified))は、ドイツの数学者ヨハン・ハインリヒ・ランベルトが1772年に提案した正積方位図法であり、地図上の任意の地域の面積を地球表面上の実際の面積と厳密な比例関係に保つことを核心的な特性とします。一方で、形状や角度は大きく歪み、特に投影中心から離れた地域ほどその影響が顕著になります。いわゆる「Modified」は独立した投影法の種類を意味するものではなく、実際の応用において標準的な球面モデルに対してパラメータ調整を行うことを指します。例えば、球体の代わりにWGS84楕円体を採用したり、中国やヨーロッパなど特定地域に投影中心を設定したり、補助球体のパラメータを使用して地域の面積の忠実度を最適化したりします。これにより、国家測量、環境統計、極地科学の地図作成に適したものとなります。投影中心点では歪みがなく、方向も正確で、周縁部は円形の境界になります。主に、全球または半球規模の分布データ、例えば生物種の分布、気候パターン、地質構造の分析などの表示に用いられます。

2026-09-21 16:36:13

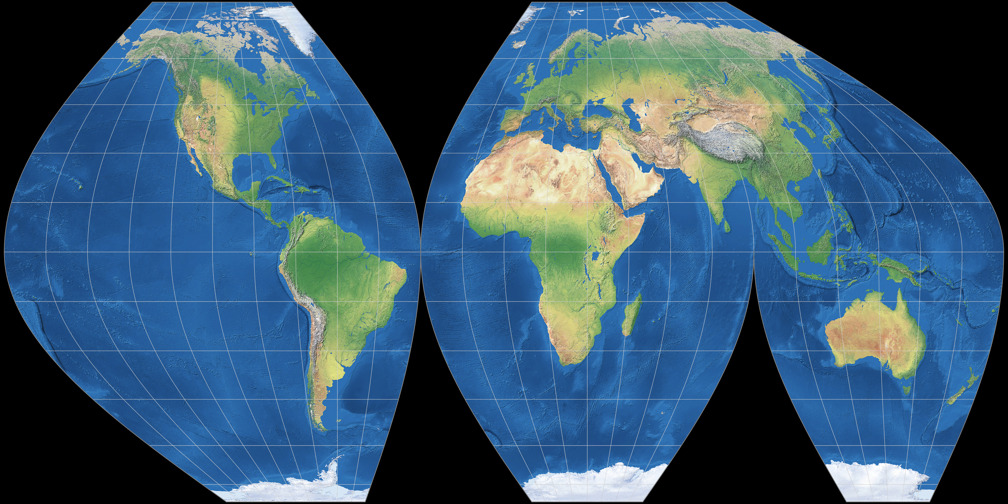

グード・ホモロサイン図法(Goode Homolosine Projection)

グード・ホモロサイン図法(Goode Homolosine Projection)は、グード正積図法(Goode Equal Area Projection)とも呼ばれ、1925年にジョン・ポール・グードによって開発された断裂擬円筒正積図法です。北緯・南緯40°44′より外側の地域にはモルワイデ図法を使用し、その間の赤道地域には正弦曲線図法を組み合わせています。子午線の一部を断裂させることで、世界の陸地または海洋における歪みを可能な限り軽減します。地図上の面積と実際の地表面積との比例関係を厳密に維持します。正確な面積比較を必要とする小縮尺の主題世界地図によく使用されますが、陸地と海洋の両方の連続性を同時に維持することはできず、航法用途には適していません。

2026-09-18 13:11:13

メルカトル正積図法(Mercator Equal Area Projection)

メルカトル正積図法は、円筒正積メルカトル図法とも呼ばれ、従来の正角メルカトル図法を基に開発された正軸法の正積円筒図法です。緯度方向の座標計算式を調整することで、地図上の任意の地域の面積比が地球上の対応する地域の面積比と正確に一致し、従来のメルカトル図法に見られた高緯度地域の過度な面積誇張を完全に解消しています。しかし同時に、従来のメルカトル図法が持つ正角性を失うため、局所的な角度、形状、方向に明らかな歪みが生じ、等角航路を直線として表示することもできなくなります。そのため、海洋航法には適さず、世界各地域の面積比を正確に統計的に表現する必要がある主題図作成でより多く利用されています。

2026-09-18 13:05:17

等面积円筒図法(Cylindrical Equal Area Projection)

等面积円筒図法(Cylindrical Equal Area Projection)は、ランベルト正積円筒図法とも呼ばれ、1772年にスイスの数学者ヨハン・H・ランベルトが提案した、面積を一定に保つ円筒図法の一種です。この図法では、地球上の経緯線を円筒面に投影してから平面に展開します。経線は等間隔の平行な垂直線となり、緯線は経線に直交する水平な直線として表されます。極に近づくほど緯線間の間隔は小さくなり、両極は赤道と同じ長さの直線として投影されます。この図法は、地図上の相対的な面積と実際の面積を厳密に一致させられる一方、緯度が高くなるにつれて形状や角度の歪みが大きくなります。そのため、赤道付近の地域を対象とした大縮尺地図の作成に適しており、正確な面積比較が必要な気候図や人口分布図などでよく用いられます。

2026-08-26 10:25:30

極方位正積図法(Polar Azimuthal Equal Area Projection)

極方位正積図法(ランベルト正積方位図法とも呼ばれる)は、ヨハン・ハインリヒ・ランベルトが1772年に考案した非透視方位図法です。この図法の最大の特徴は、面積を完全に正確に保持することです。つまり、地図上に表示されたあらゆる地域は、地球表面上の実際の面積に対して厳密な比例関係を保ち、面積の歪みがまったく生じません。通常の極面では、子午線は極から放射状に伸びる直線として表示され、それらの間の角度は実際の方位角を正確に反映します。緯線は極を中心とする同心円として描かれ、地球の曲率による影響を補正して面積を保持するため、中心から離れるにつれて間隔が徐々に狭くなります。形状と角度の歪みがないのは、中心点である極だけです。中心から離れるほど形状の歪みは大きくなりますが、中心点では方位が正確に保たれます。このため、極地域、半球地図、面積の正確な比較を必要とする主題図に特に適しており、国際連合の旗や、アメリカ地質調査所(USGS)が作成する極域地形図などに使用されています。

2026-08-21 09:58:39
