カヴライスキー第七投影（Kavrayskiy VII Projection）

2026年01月27日 14:08

GISBoxは、OSGB/GEOTIFF/RVTなどの複数のGISフォーマットでの編集をサポートし、3DTiles/Terrainへの変換や公開が可能なワンストップ3DGIS データ編集、変換、公開プラットフォームです。

概要

Kavrayskiy VII Projection（カヴライスキー第七投影）は、1939 年にロシアの地図学者ウラジーミル・V・カヴライスキー（Vladimir V. Kavrayskiy）によって提案された、疑似円筒図法に分類される世界地図投影法です。正積性や正角性といった厳密な性質を持たない代わりに、地球全体を視覚的にバランスよく表現することを目的として設計されています。特に高緯度域における面積・形状の歪みを抑え、極端な誇張を避けた穏やかな外観を特徴とし、主に世界全図の主題図や概観図で利用されてきました。

オーバービュー

Kavrayskiy VII 投影は、中央経線を直線として表し、緯線を水平直線として配置する疑似円筒投影です。経線は曲線として描かれ、赤道付近ではほぼ等間隔、高緯度に向かうにつれて徐々に間隔が狭まります。投影式は比較的単純で、経度方向の伸長を抑制しつつ、全体として滑らかな外形を形成するよう設計されています。その結果、世界全体が横長の楕円に近い形状となり、極域の過度な拡大が回避されます。

長所

1. 全体バランスに優れた視覚表現：面積・形状・距離のいずれか一つを厳密に保存するのではなく、歪みを世界全体に分散させる設計のため、特定地域だけが極端に強調されにくく、直感的に理解しやすい世界図を提供します。
2. 高緯度域の歪みが比較的穏やか：メルカトル投影のように極地が無限に拡大されることがなく、極域も含めて現実感のある大陸配置を示すことができます。
3. 主題図との親和性：人口分布、気候区分、植生帯など、地球規模の傾向を示す主題図において、視覚的な偏りが少なく、説明用途に適しています。

短所

1. 厳密な地図学的性質を持たない：正積でも正角でも正距でもないため、正確な面積比較や角度測定、距離計測には適していません。
2. 測量・解析用途には不向き：定量的な空間解析や測地計算には利用できず、あくまで表示・可視化専用の投影法に限定されます。
3. 対応ソフトウェアが限定的：メルカトルやロビンソン投影と比べると実装例が少なく、GIS ソフトウェアによっては標準で用意されていない場合があります。

応用シーン

Kavrayskiy VII Projection は、世界全体の分布や傾向を分かりやすく示すことが求められる場面で使用されます。教育用の世界地図、地理・気候・環境に関する概説図、学術書や報告書に掲載される説明用地図などに適しており、特定地域の正確さよりも、地球規模での視覚的公平性や読みやすさが重視される用途で価値を発揮します。そのため、厳密な解析よりも「全体像を伝える」ことを目的とした地図表現において有効な投影法といえます。

例

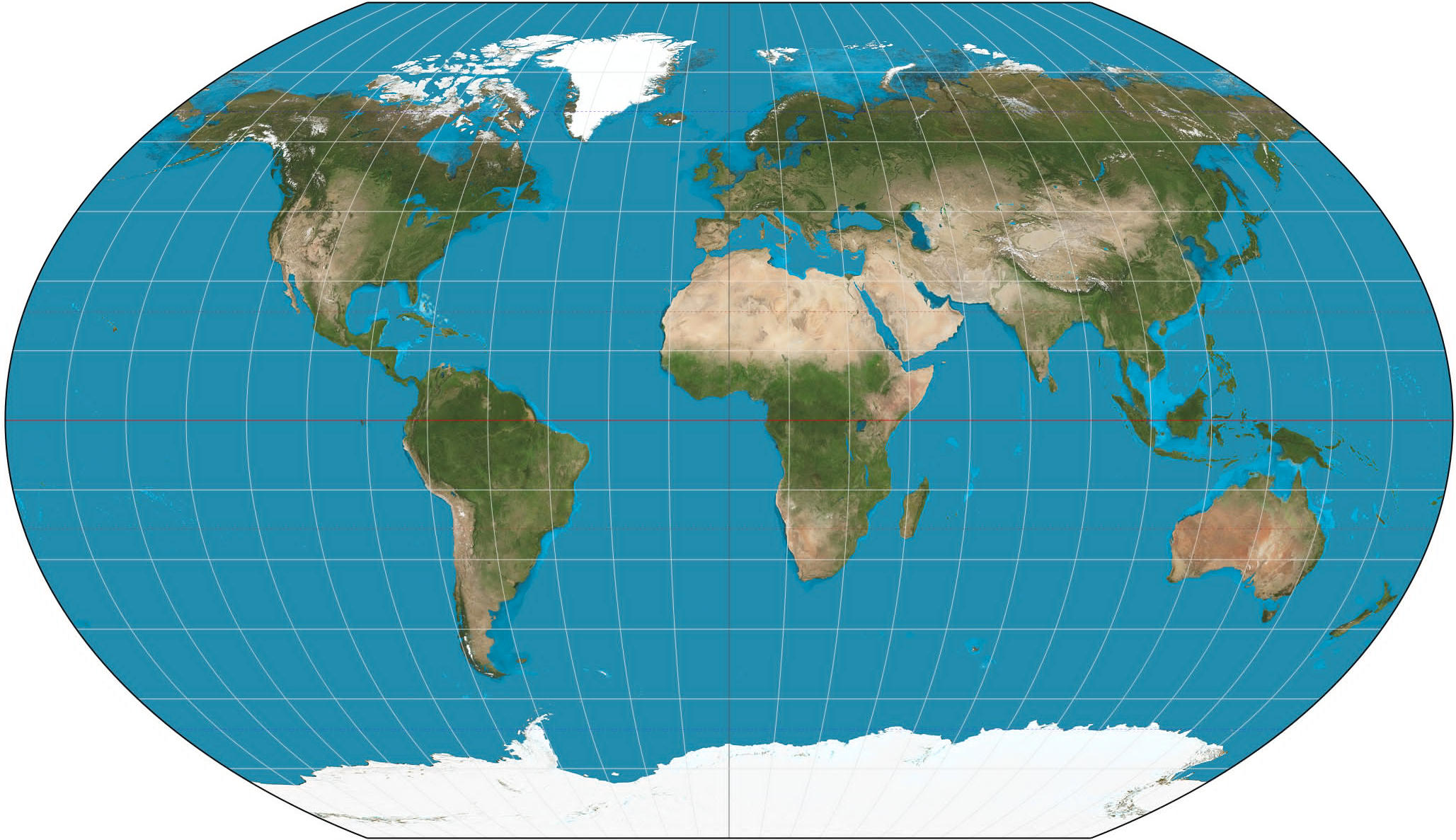

1. カヴレイスキー7世による地球投影図。

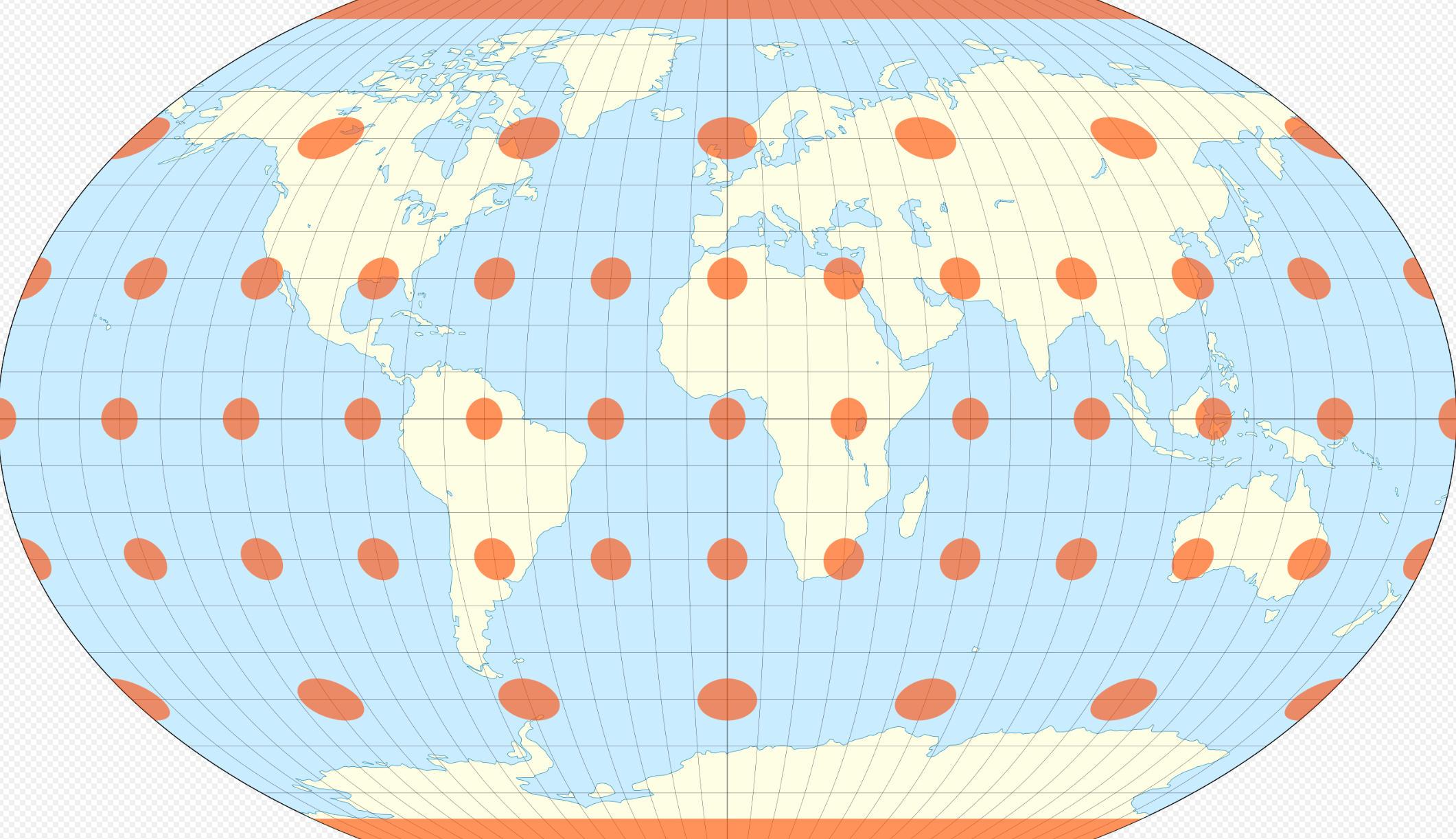

2. ティソの変形指示線を伴うカヴレイスキーVII投影。

関連 GIS 投影

クォーティック・オーサリック投影

マクブライド–トーマス平極正弦投影

フーコー正弦曲線図法

オーガスト周転円投影法
