概要
OBJ（Wavefront OBJ）は、Wavefront Technologies によって開発されたテキストベースの 3D モデルデータ形式であり、ポリゴンメッシュ、頂点座標、テクスチャ座標、法線ベクトル、マテリアル参照などを記述できます。主に 3D CG、ゲーム、CAD、BIM、GIS 可視化など幅広い分野で利用されており、拡張的に地理座標系を含む 3D 地理モデルの交換形式としても用いられます。オープンでシンプルな構造を持つため、3D データ交換の事実上の標準フォーマットの一つとなっています。
データフォーマットの概要
OBJ ファイルはテキスト形式で記述される単一ファイル構造を基本とし、付随する MTL（マテリアル定義）ファイルとテクスチャ画像と組み合わせて完全な 3D モデルを構成します。主な構成要素は以下のとおりです。
- 頂点座標（v）：3D 空間内の頂点位置（x, y, z）を定義します。地理モデルの場合、投影座標やローカル座標系に基づく数値が格納されます。
- テクスチャ座標（vt）：2D テクスチャ画像上の対応位置を定義し、モデル表面への画像貼り付けを制御します。
- 法線ベクトル（vn）：各頂点または面の法線方向を定義し、照明計算や陰影表現に使用されます。
- 面定義（f）：頂点インデックスを用いてポリゴン面（通常は三角形または四角形）を構成します。
- グループ・オブジェクト定義（g / o）：モデル内のオブジェクトや部品構造を論理的に分類します。
- MTL ファイル（マテリアル定義）：色、反射率、テクスチャファイル参照など、表面材質の情報を外部ファイルで定義します。
長所
- 高い互換性と標準性：OBJ はオープン仕様であり、ほぼすべての 3D ソフトウェア（Blender、Maya、3ds Max、Unity、Unreal Engine、GIS ツールなど）でサポートされる高い相互運用性を持ちます。
- シンプルで可読性の高い構造：テキスト形式のため、人間が直接編集・解析可能であり、スクリプト処理や自動変換パイプラインへの統合が容易です。
- 地理空間データとの親和性：頂点座標に実世界座標（UTM、ローカル座標系など）を格納することで、都市モデル、DEM、BIM-GIS 統合可視化などに利用可能です。
- 軽量でツール依存性が低い：専用 SDK を必要とせず、単純なパーサで読み書きできるため、長期保存やデータ交換に適しています。
- 広範なエコシステム：多くのオープンソースライブラリ、変換ツール（GDAL、Assimp など）、クラウド 3D 配信基盤が OBJ をサポートしています。
短所
- メタデータと座標参照系の非標準化：OBJ 自体は CRS（座標参照系）を明示的に記述する仕様を持たず、地理情報は外部メタデータや慣習的な拡張に依存します。
- ファイルサイズが大きくなりやすい：テキスト形式で冗長性が高く、大規模 3D モデルではバイナリ形式（glTF、FBX など）に比べて容量が増大します。
- 階層構造・セマンティクスの欠如：CityGML や IFC のようなセマンティック情報（建物属性、階層構造）を標準的に保持できず、単純なメッシュ表現に限定されます。
- パフォーマンス最適化機能の不足：LOD（詳細度レベル）、ストリーミング、タイル化などの機能を標準でサポートせず、大規模都市モデル配信には追加処理が必要です。
- バイナリ圧縮や時間次元の非対応：標準仕様として圧縮、時系列データ、多属性格納などの高度機能を持たず、現代的 3D データ管理用途では拡張フォーマットが必要となります。
応用シーン
OBJ 形式は、3D モデルの汎用交換フォーマットとして、CG 制作、ゲーム開発、CAD モデル共有、デジタルツイン可視化など幅広く利用されています。GIS 分野では、地形モデル、都市 3D 建物モデル、BIM 連携可視化、ドローン測量成果物のメッシュ配布などに使用され、実世界座標を持つ 3D シーンの可視化や解析前処理に適しています。また、クラウドレンダリングや Web 3D 配信前の中間フォーマットとしても頻繁に採用され、研究・教育・デジタルアーカイブなど多様な分野で活用されています。
例
1. ミニクーパーのOBJファイル。

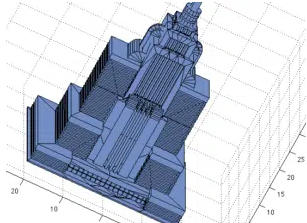

12. 大きな建物のOBJファイル。
ファイルの開き方

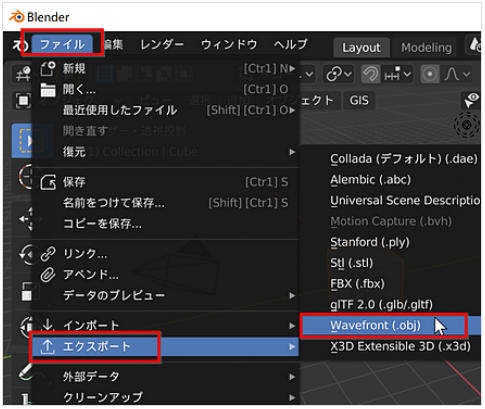

1. Wavefront OBJ形式（.obj）でのエクスポート。
