概要

DXF（Drawing Exchange Format）は、オートデスク社（Autodesk）が開発した CAD データの交換用ファイル形式であり、主に AutoCAD で使用されます。DXF は図面データをテキスト形式で保存するため、異なる CAD ソフト間でデータを互換できるように設計されています。拡張子は「.dxf」で、CAD 図面の図形情報（線、円、ポリラインなど）、レイヤー情報、座標、テキスト、寸法などを保存します。

データフォーマットの概要

DXF ファイルは複数のセクションで構成されており、それぞれが特定の情報を保持しています。代表的なセクションは以下の通りです：

HEADER（ヘッダー）:
ファイルのバージョンや作成日時、作成ソフトウェアなどの基本情報を記載。
TABLES（テーブル）:
レイヤー、線種、文字スタイルなどの情報が格納されています。
BLOCKS（ブロック）:
再利用可能なオブジェクトやグループ化された図形情報を格納。
ENTITIES（エンティティ）:
実際の図形データが格納されるセクション。線、円、ポリライン、寸法記号などが含まれます。
EOF（End of File）:
ファイルの終了を示します。

長所

高い互換性:DXF はオープンな仕様であり、AutoCAD だけでなく多くの CAD ソフトや GIS ツールで読み書きが可能です。これにより異なるソフト間での図面データのやり取りがスムーズに行えます。
テキスト形式で読みやすい:テキスト形式の場合、座標や図形情報が人間が判読可能な形式で保存されるため、ファイルの内容を手動で修正したり、スクリプトで編集したりすることが容易です。
2D と 3D の両方に対応:DXF は2D と 3D の図形データを格納できるため、設計からシミュレーション、3D モデリングまで幅広い用途で使用できます。
**カスタム属性の埋め込み:**CAD データ内にカスタム情報（部品番号や備考など）を埋め込むことが可能であり、製造業や建築業での管理にも役立ちます。

短所

ファイルサイズが大きい:DXF はテキスト形式で座標情報を詳細に記載するため、ファイルサイズが大きくなりがちです。特に複雑な図面では、同じ内容でも DWG 形式よりファイルサイズが大きくなることがあります。
データの精度劣化の可能性:DXF は DWG ファイルと互換性がありますが、変換時に一部の属性が失われたり、細かな設定が反映されない場合があります。特に高精度な 3D モデリングや属性情報が含まれる場合は注意が必要です。
3D データの扱いが制限される:DXF は 3D データにも対応していますが、複雑な 3D モデルの構造やマテリアル情報は保持できない場合があります。そのため、高度な 3D 設計には適していません。

応用シーン

建築図面、構造図、配線図などを他の CAD ソフトとやり取りする際に DXF が使用されます。特に異なる設計ソフト間での互換性を確保するために必須の形式です。部品図や製造図面を他のソフトウェアと共有する際に DXF が使用されます。工作機械（CNC 加工）などでは DXF データを直接取り込んで加工指示を行うケースがあります。DXF は地図データの交換にも使用されます。例えば、道路ネットワークや建物データを GIS ソフトにインポートする際に DXF が使われます。DXF 形式は 3D モデリングソフトや BIM ツールとも互換性があり、3D プリントや建築設計におけるデータ交換にも利用されます。

例

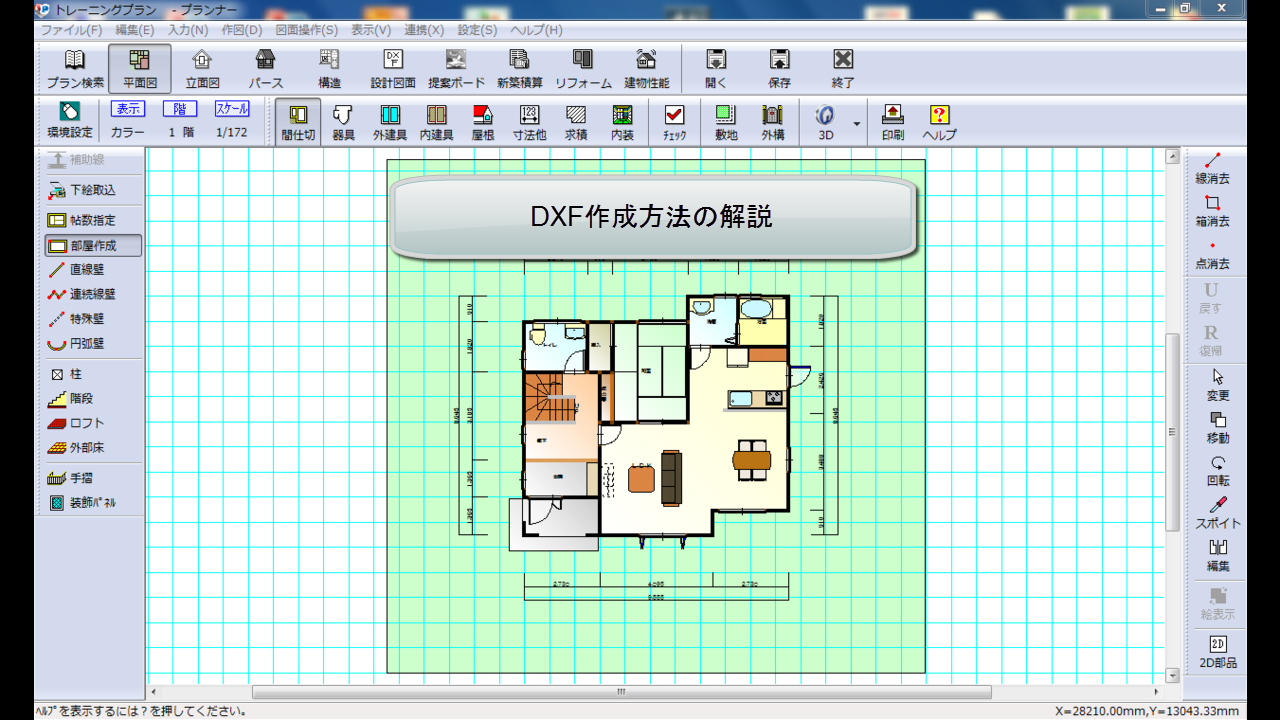

DXF の作成方法。

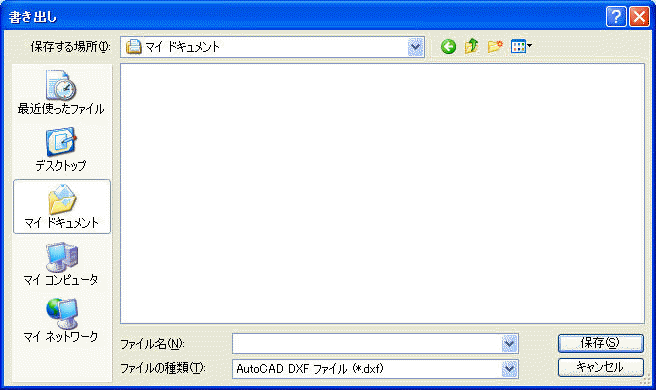

AutoCAD のファイル形式で保存する。

ファイルの開き方

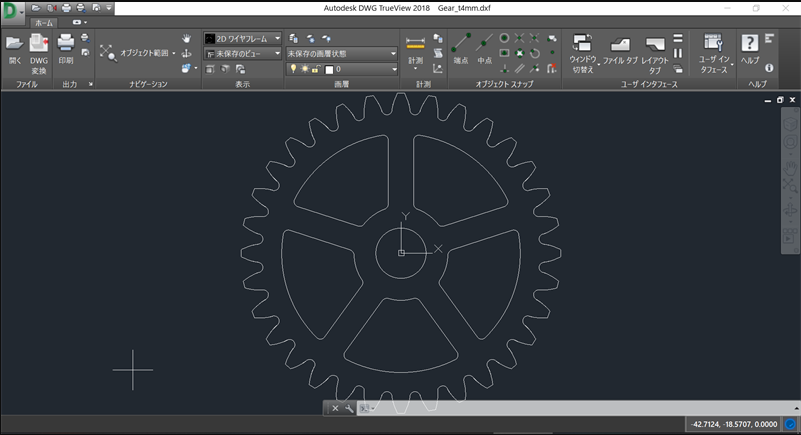

DWG TrueView に開いた DXF ファイル。

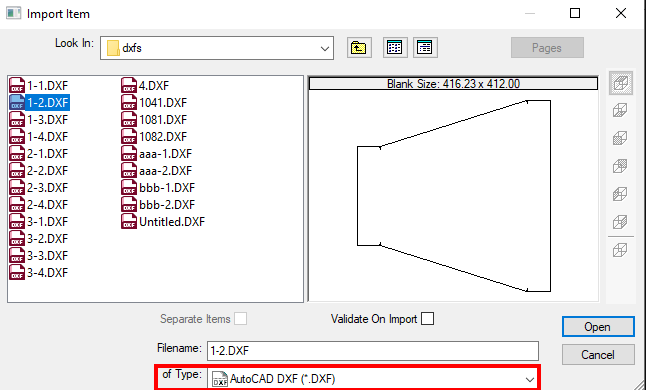

CAMduct に DXF ファイルをインポートする。
