Revitファイルとデータ形式

GISBoxは、OSGB/GEOTIFF/RVT などの複数の GIS フォーマットでの編集をサポートし、3DTiles/Terrain への変換や公開が可能なワンストップ 3DGIS データ編集、変換、公開プラットフォームです。

概要

Revit ファイルは、Autodesk 社が開発した BIM(Building Information Modeling)ソフトウェア「Revit」で作成される設計ファイルです。建築、構造、設備(MEP)分野で使用される 3D モデルと設計情報を統合的に管理できることが特徴です。建築設計から施工、維持管理までの全ライフサイクルに対応する BIM ワークフローの中心的存在として、世界中の建築・建設業界で広く使われています。

データフォーマットの概要

  1. .rvt:Revit プロジェクトファイル。建築モデル、構造モデル、MEP モデルなどの 3D 情報と属性データを統合して保持。
  2. .rfa:ファミリファイル。ドア、窓、家具などのパーツ(コンポーネント)を個別に定義したもの。プロジェクトに読み込んで使用。
  3. .rte:テンプレートファイル。新しいプロジェクトを開始する際の初期設定として使用。
  4. .ifc:業界標準フォーマット(Industry Foundation Classes)へのエクスポートも可能。他ソフトとの連携用途に利用。

長所

  1. BIM 対応による情報一元管理:モデル内に図面、数量、属性情報などが統合されており、設計変更が自動的に全体へ反映される。
  2. 高度な 3D ビジュアライゼーション:建築物の完成イメージをリアルに可視化でき、設計意図を関係者と共有しやすくなる。
  3. 図面とモデルの一体化:平面図、立面図、断面図などの 2D 図面はすべて 3D モデルから生成され、整合性を常に保てる。
  4. 他ソフトとの連携性:IFC、DWG、OBJ、FBX など他形式へのエクスポートが可能で、他の設計・施工ソフトと柔軟に連携できる。

短所

  1. データ容量が大きい:高度な 3D 情報と属性データを多く含むため、ファイルサイズが大きく、PC の性能を要求する。
  2. 操作や習得に時間がかかる:高機能な分、初心者には習得難易度が高く、学習コストがかかる。
  3. ソフトウェア価格が高い:Revit は有償のプロフェッショナル向けツールであり、導入・維持費用が高額になる場合がある。

応用シーン

Revit ファイルは、建築物の設計・施工・維持管理にわたる BIM プロセス全体で活用されます。特に、設計段階では建築意匠・構造・設備のモデリングを一体化して行うことができ、設計変更時の反映や干渉チェックを効率的に実施できます。施工段階では、数量拾いや施工シミュレーションに用いられ、維持管理段階では施設のライフサイクル情報を一元管理するツールとしても有効です。また、都市開発やスマートシティのような大規模なプロジェクトでも、Revit モデルを GIS や他の可視化プラットフォームと連携させることで、高度な空間分析と意思決定支援に貢献します。

例

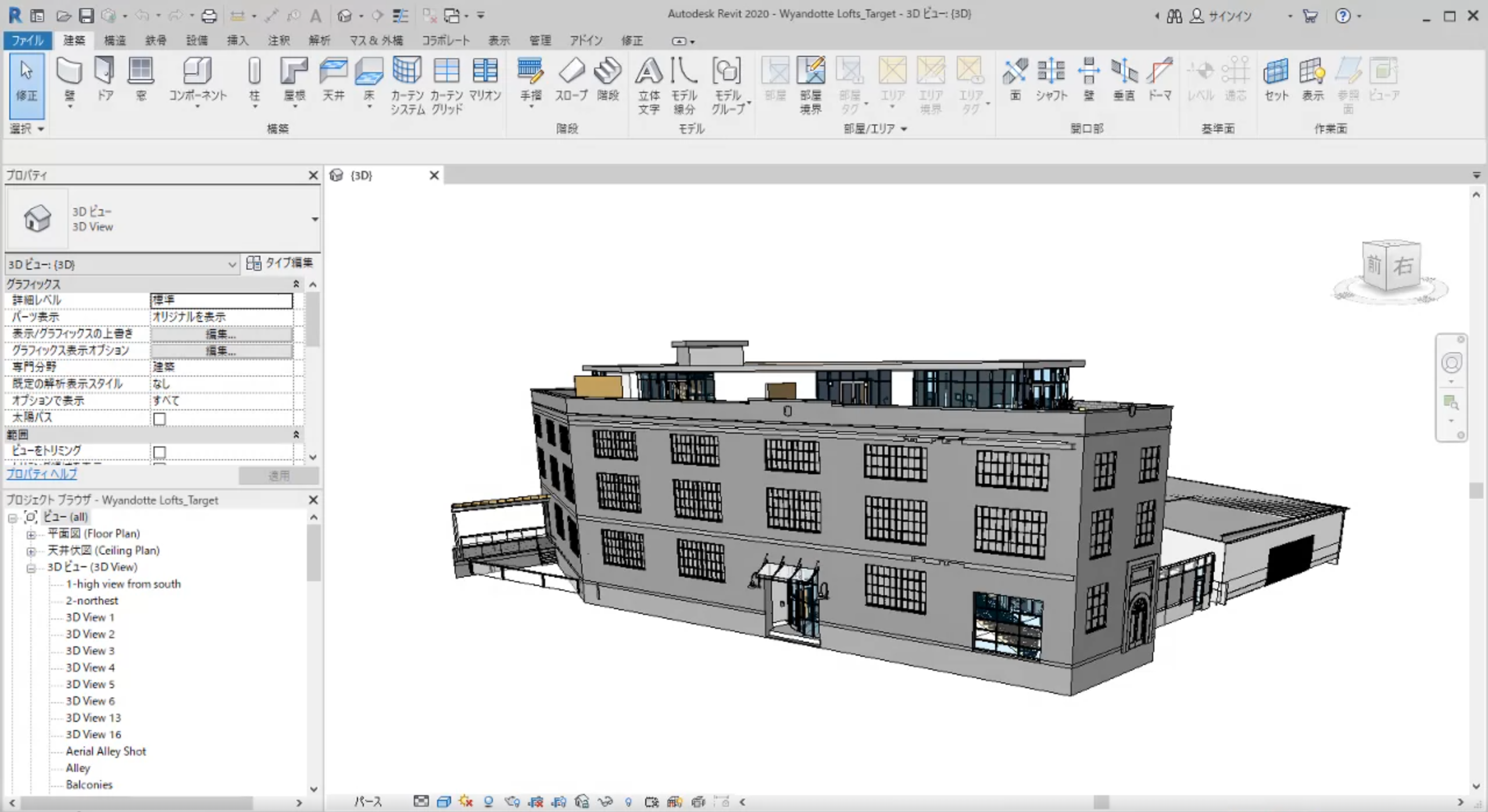

  1. Revit ファイル例。

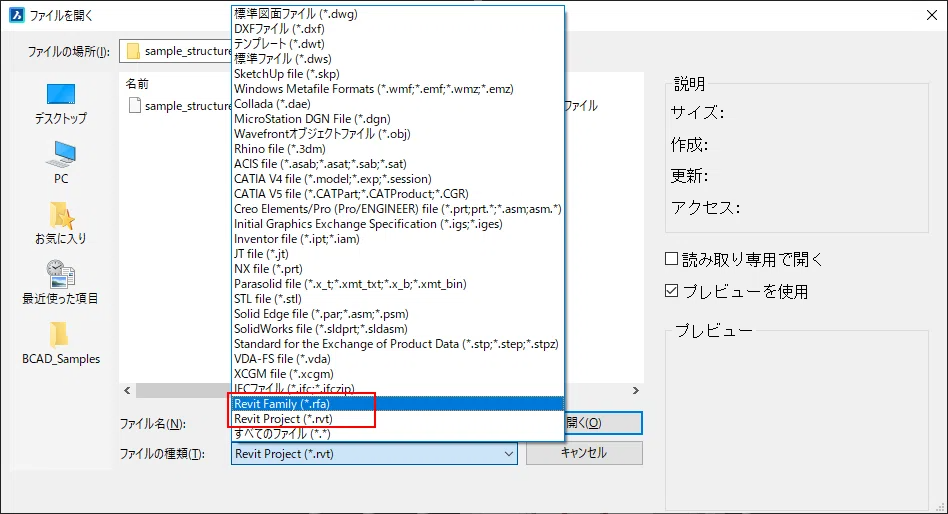

  1. Revit ファイル例。

ファイルの開き方

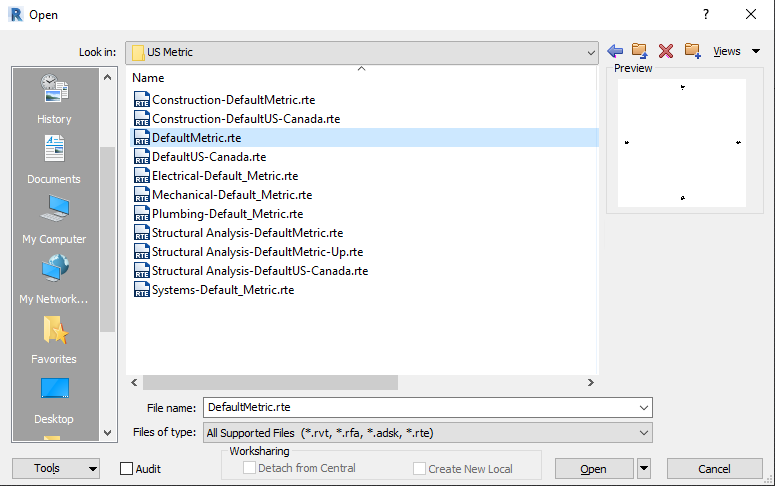

  1. Revit LT 2020 を使用してファイルを開く。

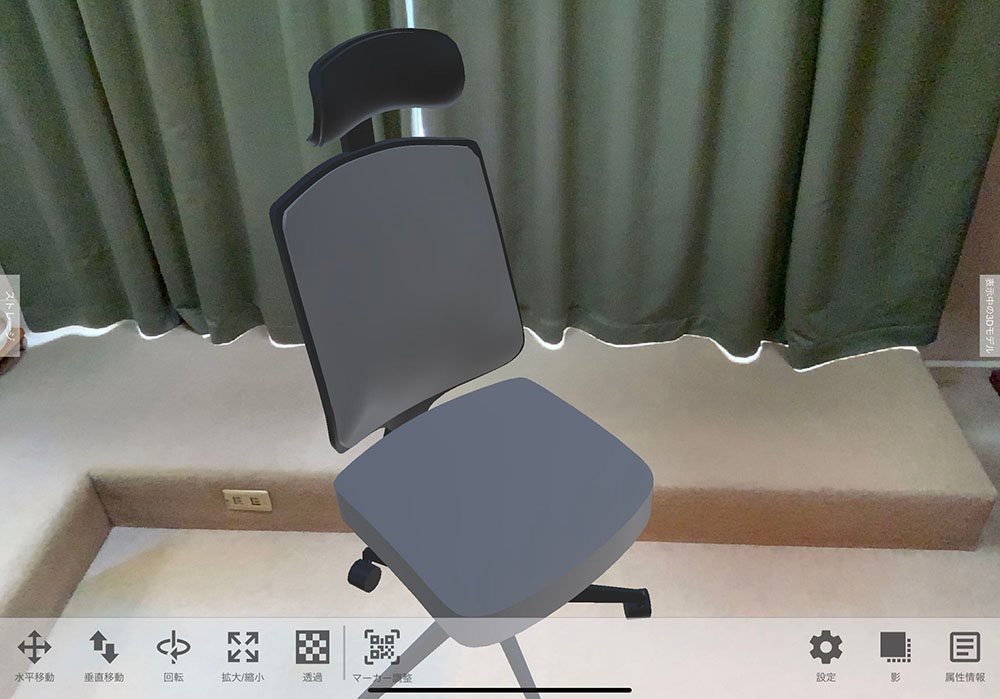

  1. rvt ファイルを mixpace へアップロード。

関連 GIS ファイル

PCIDSK

JPEG 2000

LERC

TPK
