GISBoxは、OSGB/GEOTIFF/RVT などの複数の GIS フォーマットでの編集をサポートし、3DTiles/Terrain への変換や公開が可能なワンストップ 3DGIS データ編集、変換、公開プラットフォームです。

概要

Bentley Systemsは、世界をリードするインフラエンジニアリング用ソフトウェア企業です。同社の GIS ソリューションは「BIM + GIS の高度な統合」を中核とし、スマートシティ、交通、エネルギー、水利などの分野において全ライフサイクル管理ツールを提供しています。

データフォーマットの概要

Bentley の主要なデータフォーマットは以下の通りで、インフラ分野で広く使用されています。

DGN 形式:

  • 定義:DGN は Bentley が定義した独自形式で、主に MicroStation のデータ保存に用いられます。2000 年以降のバージョンではBIM データの保存にも対応しています。
  • 用途:建設、道路、橋梁、工場設計、造船など、多くの大規模プロジェクトで DGN 形式が利用されています。

その他の一般的なサポート形式:

  • DWG/DXF:AutoCAD の標準形式であり、MicroStation はこれをネイティブでサポート。直接開く、編集、保存が可能です。
  • IFC:BIM 分野での国際標準。異なるソフト間でのデータ共有・交換に使われ、Bentley は IFC のインポート/エクスポート API も提供しています。
  • LandXML:土木工事分野で使用される XML 形式。地形や道路設計に主に利用されます。
  • 3DPDF:3D モデルの表示と共有が可能なポータブル文書形式。
  • GIS 形式:Shapefile、GeoJSON などの GIS データ形式に対応。
  • FBX/OBJ:汎用 3D モデル形式であり、異なるソフトウェアとのデータ交換に便利です。

エクスポート形式およびプラグイン:

  • Bentley ソフトウェアは、gltf/glb、3Dtiles、s3mb(SuperMap 対応)、slpk(ArcGIS 対応)などへのエクスポートをサポートしており、Web やモバイル端末での表示が可能です。
  • 一部フォーマット(例:IFC)については、プラグインまたは二次開発によるデータ交換機能も提供されます。

長所

  1. 機能が非常に充実:建築・土木・インフラなど複数業界のニーズに対応。高精度な作図、3D モデリング、パラメトリック設計ツールを提供。
  2. 協調作業とファイル管理が強力:ProjectWise などの統合管理プラットフォームにより、チームコラボレーションやアクセス権管理が可能。DWG や STL、FBX など多様な形式に対応し、互換性が高い。
  3. 実写モデリングとデジタルツイン:ContextCapture で写真や点群から 3D モデルを生成可能。iTwin などのデジタルツイン技術により、現実と仮想を同期し、保守効率を最適化。
  4. 高性能かつ軽量化:MicroStation のリアルタイム保存機構によりメモリ使用量を削減し、高速演算を実現。リンク機能でモデルの軽量化や重複作業を回避。

短所

  1. 学習コストが高い:モジュールの構成や論理が複雑で、習得には時間がかかります。ユーザーインターフェースも統一性に欠けるため、操作に混乱を招くことがあります。
  2. パラメトリック機能の課題:Catia などに比べ、部品のパラメトリック設計機能に弱く、複雑なモデリングには時間がかかります。
  3. ローカライズと統合性が不十分:日本国内の CAD プラットフォームとはデータ形式が大きく異なり、ローカライズが困難。買収ソフトとの互換性も一部制限があります。
  4. 操作性と UI の課題:UI が複雑で、機能モジュールの操作が煩雑になることがあり、ユーザー体験に影響を与える可能性があります。

応用シーン

Bentley の GIS ソリューションは、スマートシティ計画における 3D モデリングと地下配管網管理、交通インフラの BIM+GIS 連携設計、エネルギー業界における石油・ガスパイプラインのデジタル管理とスマートグリッド計画、水利プロジェクトの包括的な流域管理と洪水浸水解析、資産運用・保守段階における施設の健全性監視と保守最適化など、幅広く活用されています。空間情報とエンジニアリングデータの緊密な統合により、様々な分野にフルプロセス技術サポートを提供します。

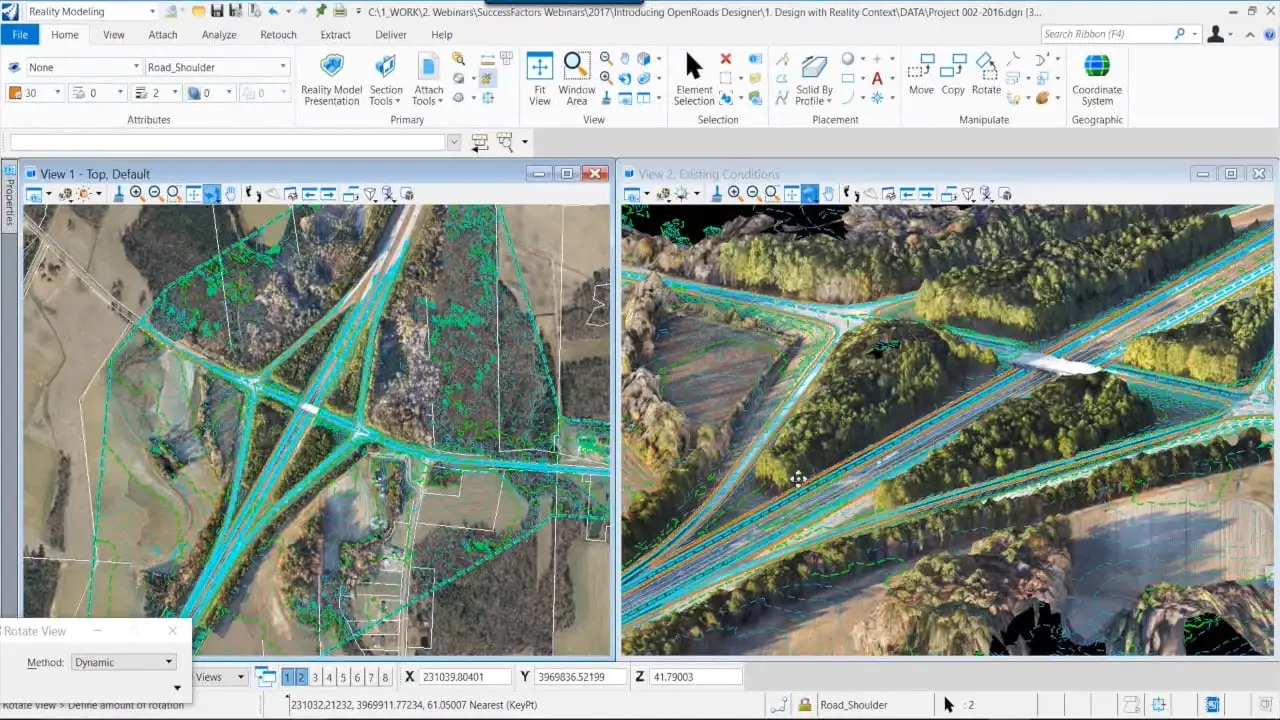

  1. Bentley ソフトウェアの操作画面。

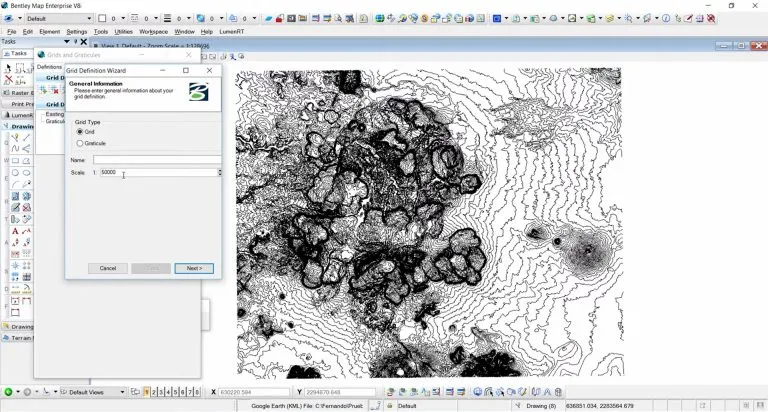

  1. ファイルの読み込み例(MicroStation などのインターフェース)
