概要

Autodesk Inventor は、Autodesk 社が開発・提供する3D メカニカル CAD(Computer-Aided Design)ソフトウェアで、主に製造業や機械設計の分野で使用されます。パラメトリックモデリングを中心に、アセンブリ設計、図面作成、シミュレーション、配管・ケーブル設計、板金モデリング、溶接設計など多彩な機能を搭載しており、複雑な機械部品の設計からプロトタイピング、製造に至るまでの一連の工程をデジタル化・効率化することができます。SolidWorks などと並び、世界中で広く使用されているプロ仕様の 3D CAD ソフトの一つです。

データフォーマットの概要

Inventor で使用される主なファイル形式は以下のとおりです:

  1. Part ファイル(.ipt): 単一部品の 3D モデルデータ
  2. Assembly ファイル(.iam):複数部品の組立モデル
  3. Drawing ファイル(.idw / .dwg):2D 製図・図面ファイル(Autodesk の DWG 互換)
  4. Presentation ファイル(.ipn):分解図、アニメーション、プレゼンテーション用途
  5. スクリプト(.iLogicVb):iLogic による自動化スクリプト(VBA ベース)

長所

  1. パラメトリック設計による高効率な編集:数値や関係性によって部品形状を制御でき、設計変更が非常にスムーズ。
  2. アセンブリ管理が強力:大規模な組立構造でも依存関係や干渉チェックを自動で管理可能。
  3. 図面出力が容易:3D モデルから自動で 2D 図面を生成し、更新もリアルタイムに反映。
  4. シミュレーション・解析機能を内蔵:応力解析、モーション解析などが可能。
  5. クラウド対応(Autodesk Vault や Fusion 360 との連携):設計データ管理・共有もスムーズ。
  6. iLogic による自動設計:プログラムによるルール設計やバリアントモデルの生成が可能。

短所

  1. ハードウェア負荷が高い:高性能な CPU と GPU が必要、特に大規模アセンブリでは動作が重くなることも。
  2. 学習コストがやや高い:機能が豊富な分、初心者には習得までに時間を要する。
  3. Autodesk 製品との連携に特化:他社ソフトとの完全な互換性が保証されているわけではない。
  4. クラウド連携は Fusion 360 の方が優秀:モバイルや Web 利用を重視する場合は Fusion の方が使いやすい。

応用シーン

Inventor は、製造業における設計・開発プロセス全般で活用されています。たとえば、自動車や航空機、産業機械の部品設計においては、パラメトリックモデリングを使って効率よく複雑な構造を作成し、部品の干渉チェックや機構シミュレーションによる不具合の事前発見が可能です。また、板金加工や配管設計、電子筐体など多様な製品ジャンルに対応しており、製品バリエーションの自動生成(iLogic)も重宝されます。さらに、設計から製造への連携においては、Inventor のデータを CAM ソフトや 3D プリンタ用データに直接活用できるため、試作期間の短縮とコスト削減に大きく寄与します。近年では、AR やクラウド連携を利用した「スマートファクトリー」構築の一環としても注目されています。

  1. Inventor でモデリングする際に、DWGD2 次元図面を使用する方法をご紹介します。

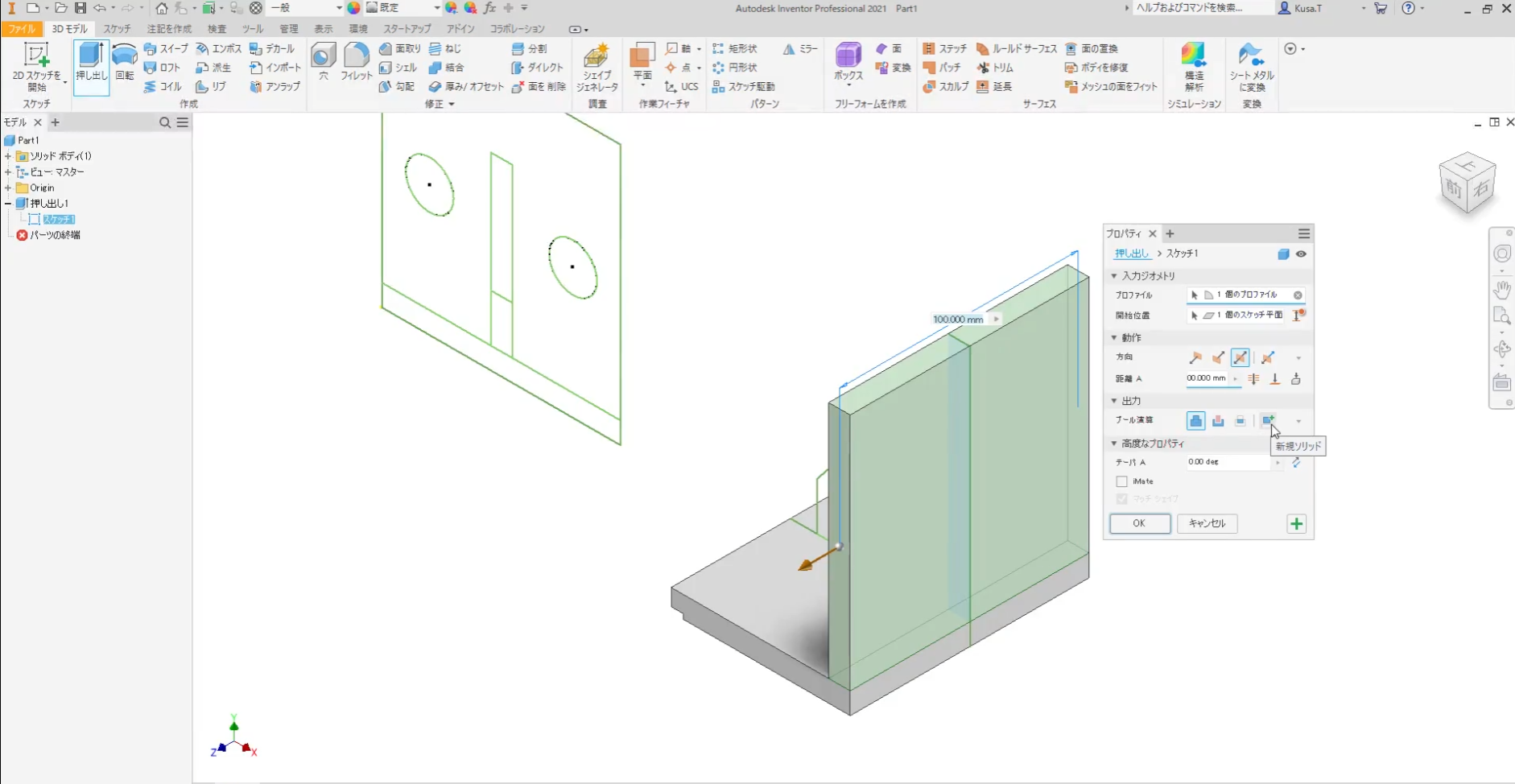

  1. Inventor 解析機能を使って、応力解析および設計变更を行う方法をご紹介します。

ファイルの開き方

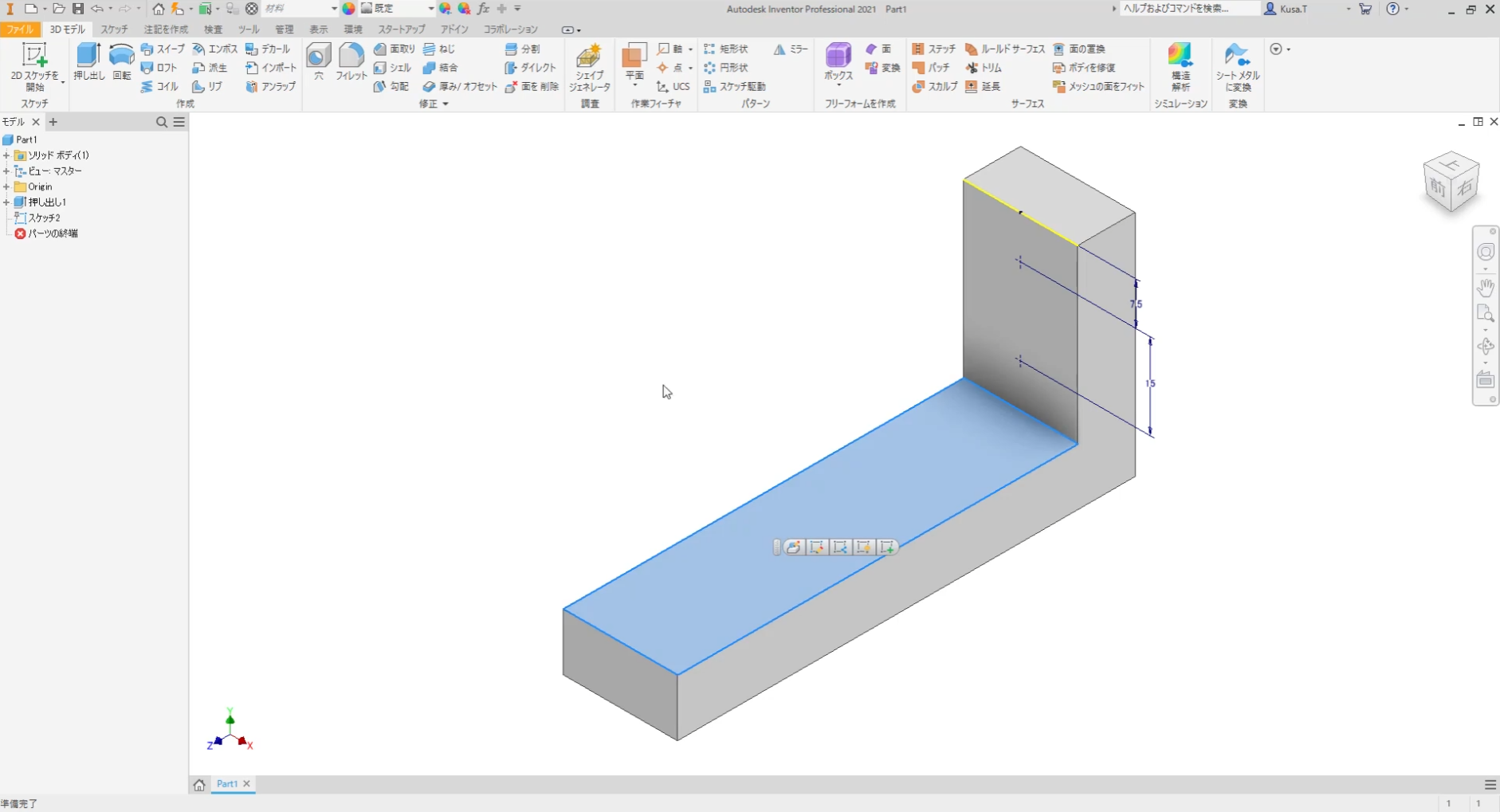

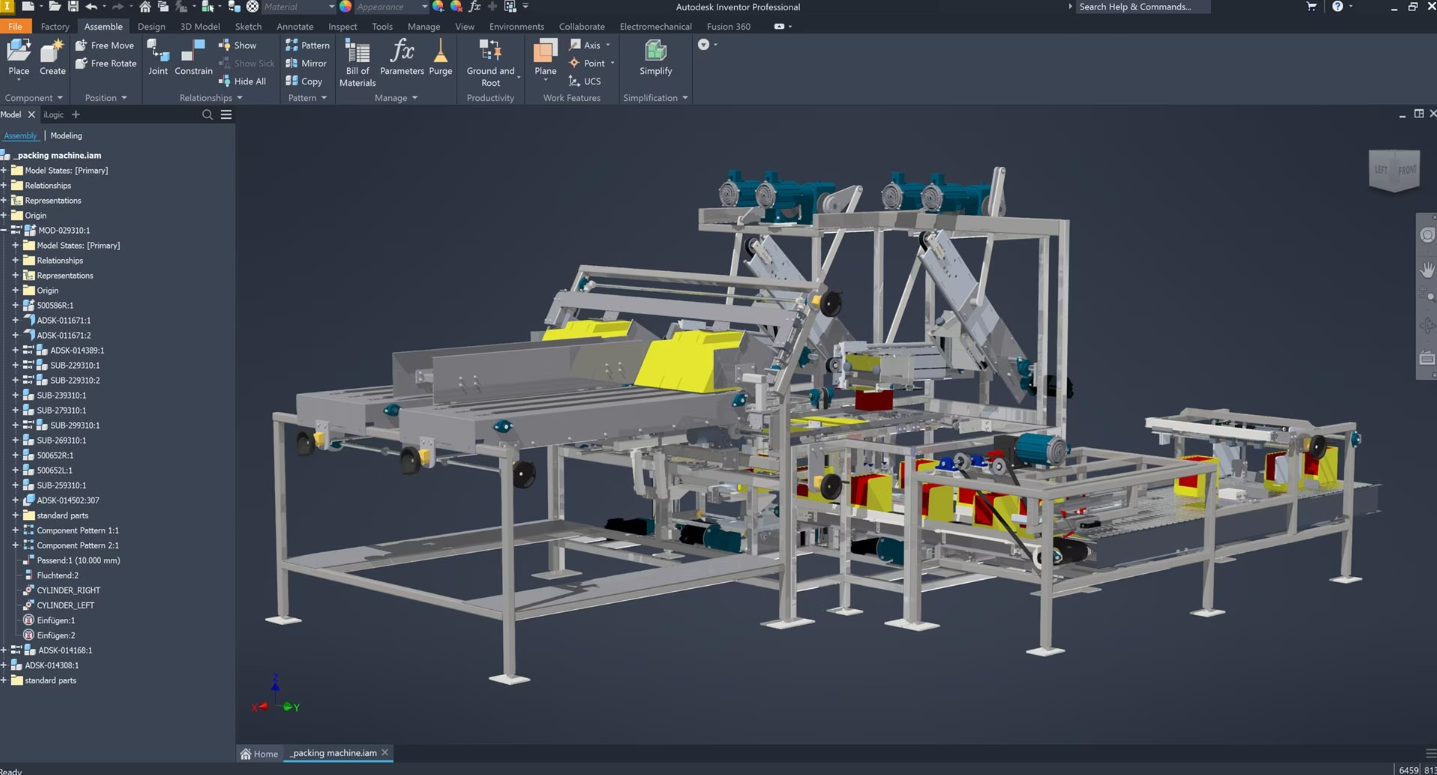

  1. Inventor のインターフェース。

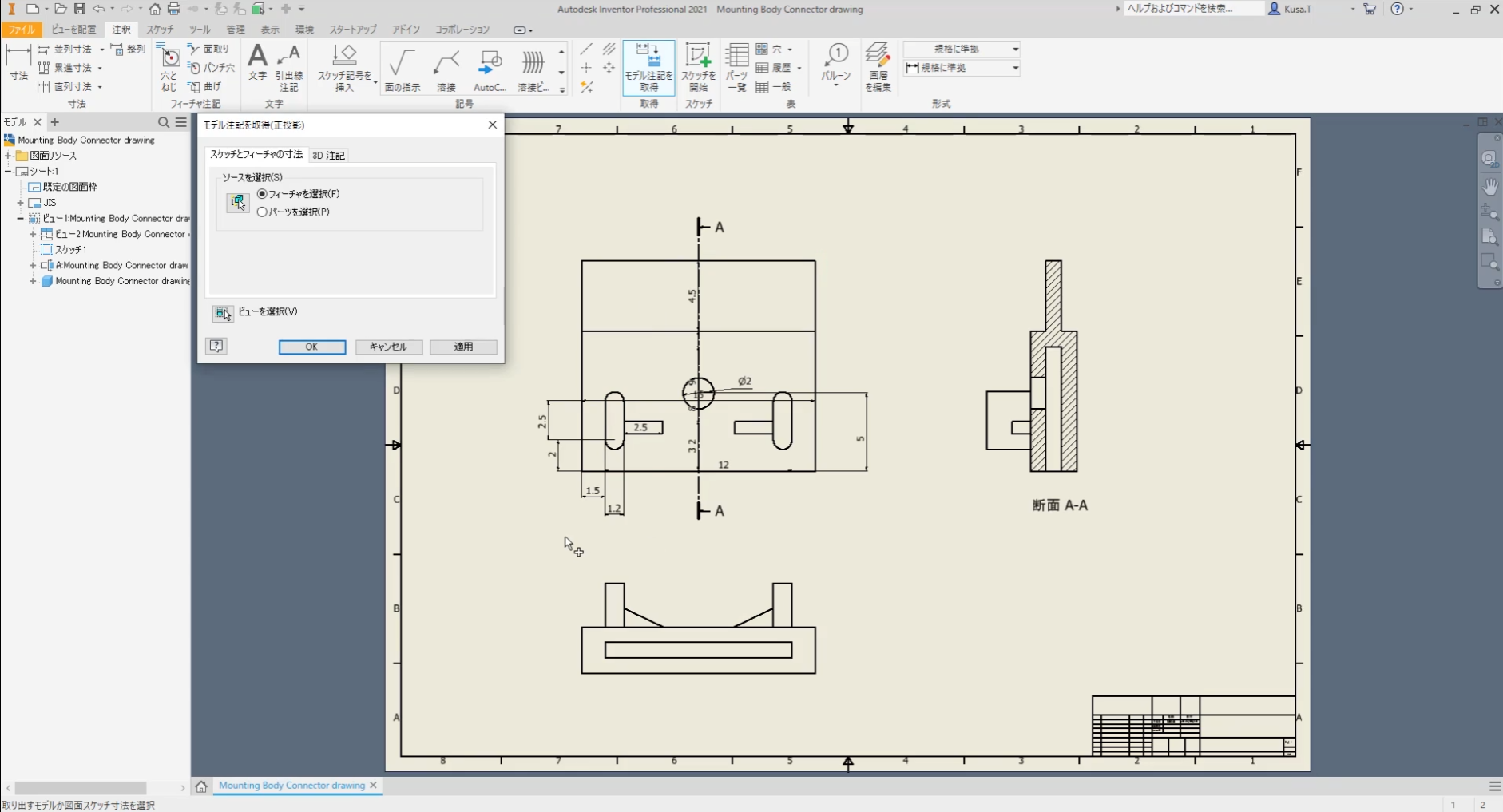

  1. Inventor で 2 次元図面作成。
