概要
WTファイルは、主に 3D タイルマッピングと地理情報システム（GIS）で使用されるタイルデータ形式であり、大規模な地理空間データの効率的な表示と配信に特化しています。このファイル形式は、Web タイル（Web Tile）の略称であり、Web ベースの 3D 可視化プラットフォームや地理空間アプリケーションで広く使用されています。特に、Wings Engine などの GIS プラットフォームでは、大規模な 3D 都市モデルや地理空間データを効率的に配信するために WT 形式が採用されています。
データフォーマットの概要
WT ファイルは、3D モデル、テクスチャ、メタデータなどを含む地理空間データをタイル形式で分割し、階層構造で管理します。
これにより、大規模な都市や地形モデルを効率的にストリーミング配信できます。
WT ファイルの主な構成要素:
- メタデータ: タイル情報（位置、サイズ、LOD）、座標系情報、属性情報などを記録。
- モデルデータ: 3D モデルは glTF（GL Transmission Format）や b3dm 形式で格納。
- テクスチャ: jpg、webp、ktx2 形式で圧縮された高解像度のテクスチャデータを含む。

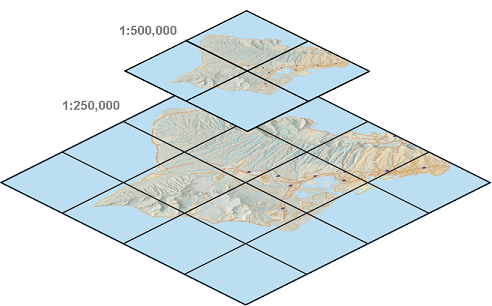

- LOD（詳細度）管理: タイルごとに LOD が異なり、距離に応じて最適な解像度で表示。
長所
- WT ファイルはタイル形式でストリーミングするため、大規模な 3D モデルでも軽快に表示できます。
- 必要な範囲のみを読み込むため、描画速度が高速でメモリ消費も抑えられます。
- 視点からの距離に応じて LOD が自動調整されるため、パフォーマンスと品質が両立できます。
- 遠景は低解像度、近景は高解像度で表示することで負荷を軽減します。
- テクスチャには webp や ktx2 形式が採用されることが多く、ファイルサイズが小さくなり、ネットワーク転送が高速化します。
短所
- WT ファイルを作成するには、元データ（FBX や OBJ など）のタイル処理と LOD 設定が必要で、前処理に時間とリソースがかかります。
- WT は一部の GIS ソフトウェアやエンジン（Wings Engine など）で使用されていますが、汎用的な GIS ツールではサポートが限定的です。
- Esri の ArcGIS などではネイティブサポートがないため、変換作業が必要です。
- 一部の古いブラウザやデバイスでは、WT ファイルの圧縮形式（ktx2 など）がサポートされていない場合があります。
応用シーン
都市計画では、3D 都市モデルを WT 形式で管理し、Web プラットフォームで高速に可視化できます。これにより、建物の高さや配置を正確に表示し、景観シミュレーションや日影分析が容易に行えます。災害対策では、地震や洪水の影響を可視化する際に、WT 形式の 3D 地図を用いることで、リアルタイムに被害状況を把握できます。さらに、航空写真や衛星画像と連携させることで、被災地の詳細な地形情報を素早く確認できます。交通管理やナビゲーションでは、WT ファイルによるタイル化された 3D 地図が活用されます。これにより、高精度な道路モデルを高速で表示し、ナビゲーションの精度とリアルタイム性が向上します。
例

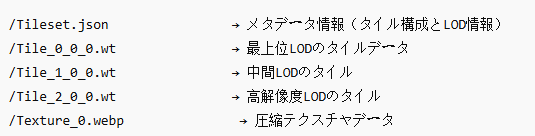

- データ構造の例。
- ファイル例。
ファイルの開き方

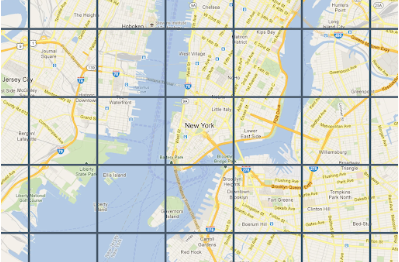

- 地図スタイル。
