IGES(Initial Graphics Exchange Specification)ファイルとデータ形式

GISBoxは、OSGB/GEOTIFF/RVT などの複数の GIS フォーマットでの編集をサポートし、3DTiles/Terrain への変換や公開が可能なワンストップ 3DGIS データ編集、変換、公開プラットフォームです。

概要

IGES(Initial Graphics Exchange Specification) は、CAD(コンピューター支援設計)システム間で図面や 3D モデルなどの幾何学データを交換するための中間ファイル形式です。1980 年に米国国家標準協会(ANSI)によって策定され、異なる CAD ソフトウェア間での互換性を確保することを目的としています。特に製造業や機械設計業界において、部品や構造の設計データをベンダー間で共有・再利用するための標準フォーマットとして広く用いられてきました。

データフォーマットの概要

IGES ファイルは基本的にASCII テキスト形式で、以下の 5 つのセクションから構成されます:

  1. Start Section(開始セクション)
    • ファイル作成者や CAD システムの情報を含むコメントなど
  2. Global Section(グローバルセクション)
    • 単位系(mm、inch など)、日付、フォーマットバージョンなど
  3. Directory Entry Section(ディレクトリエントリ)
    • エンティティの概要情報(種類、属性、階層情報など)
  4. Parameter Data Section(パラメータデータ)
    • 実際の形状や寸法、ジオメトリデータの詳細
  5. Terminate Section(終端セクション)
    • ファイルの終了を示すセクション

長所

  1. 高い互換性:多くの CAD ソフトで読み書き可能
  2. オープン仕様:仕様が公開されており、開発者による実装が可能
  3. 長年の実績:1980 年代から広く利用され、信頼性が高い
  4. 多様なデータ形式に対応:2D・3D・注釈など様々なエンティティをサポート

短所

  1. ソリッドモデリングに不向き:中間ファイルとしてはサーフェスまでであり、ボリューム情報の完全性が低い
  2. フォーマットが古い:STEP や他の XML ベースの新フォーマットと比べて時代遅れ
  3. 相互運用性の課題:CAD 間で完全な変換が保証されない場合がある(形状崩れや属性の欠落)
  4. ファイルサイズが大きくなりやすい:データが冗長になる傾向

応用シーン

IGES は特に製造業や機械・自動車設計の現場で多用されてきました。たとえば、異なる CAD システムを使用する企業同士での製品設計データのやり取りにおいて、IGES はその互換性の高さから「共通言語」として機能してきました。また、3D プリンティングの初期段階で設計データを外部と共有する用途や、レガシー CAD システムの設計資産を新しい環境に移行する場合にも、IGES フォーマットが活躍しています。さらに、CAE(数値解析)や CAM(製造加工)への橋渡しとしても使われ、設計から解析・加工までの一連のデータ連携をスムーズにするための中間媒体として重要な役割を果たしてきました。

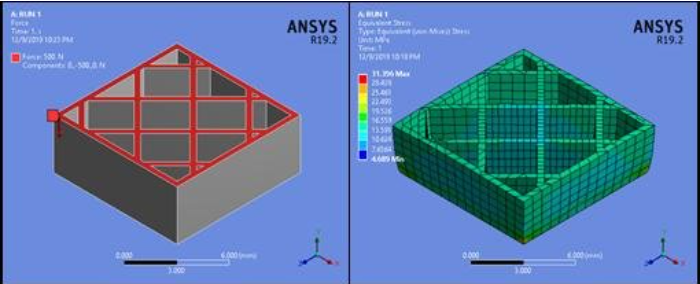

  1. (a)IGES 形式に変換された部品(b)サンプルのメッシュ生成プロセス。

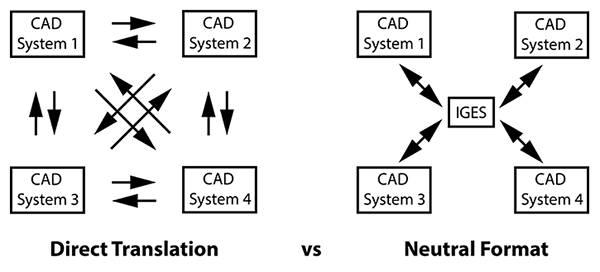

  1. 図 1 – IGES (または STEP) などの中立的な形式を使用する場合と比較して、直接翻訳はユーザーに多大な負担をかけます。

ファイルの開き方

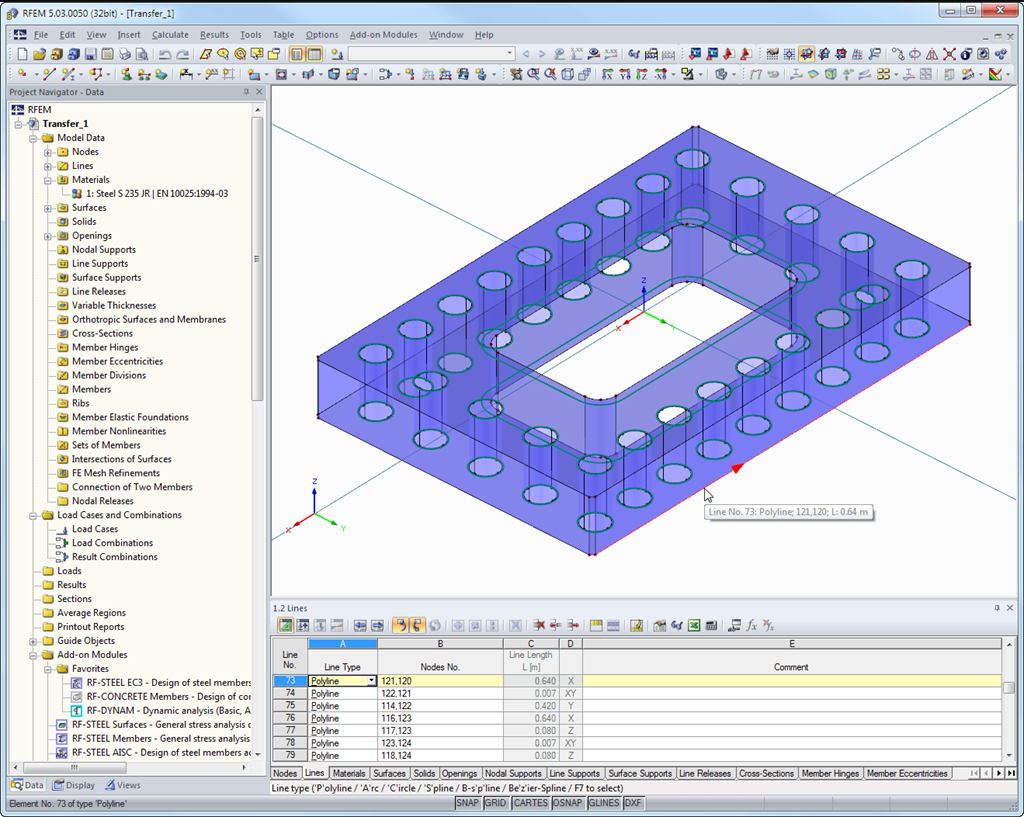

  1. ソフトウェアで IGES ファイルを表示。
