Space Oblique Mercator（SOM）投影
2026年03月27日 16:30
GISBoxは、OSGB/GEOTIFF/RVTなどの複数のGISフォーマットでの編集をサポートし、3DTiles/Terrainへの変換や公開が可能なワンストップ3DGIS データ編集、変換、公開プラットフォームです。
概要
Space Oblique Mercator（SOM）投影は、地球観測衛星が近極軌道かつ太陽同期軌道で取得する連続観測データを地図上に表現するために設計された、非常に高度で特殊な地図投影法です。1970年代に Alden P. Colvocoresses によって考案され、その後 John L. Junkins や John P. Snyder らによって改良されました。この投影は、宇宙を周回する衛星の観測スワス（swath）と、地球が自転する動的な関係を同時に扱うという独特の問題を解決するために開発されました。従来の投影が地球を太陽に対して静止したものとして扱うのに対し、SOM投影は衛星の軌道運動と地球の自転の関係を数学的にモデル化し、衛星の地上軌跡をほぼ直線として表現しながら、観測スワスに沿ったスケール歪みを最小限に抑える、ほぼ正角的な地図表現を実現します。
オーバービュー
Space Oblique Mercator 投影は、以下の幾何学的および数学的原理に基づいて構築されています。
- 投影タイプ：衛星の軌道幾何に特化した動的な正角円筒投影です。
- 軌道モデルへの依存：投影の数学的定義は衛星軌道のパラメータに完全に依存します。これには軌道傾斜角、軌道高度（長半径）、離心率、近地点引数などが含まれます。
- 地上軌跡を中心線として利用：衛星のサブサテライトポイントの軌跡（地上軌跡）は、投影面上で直線または緩やかな曲線として表現され、投影の中心子午線に相当する役割を持ちます。
- 動的回転座標系：投影円筒の軸は地球の極軸や固定子午線に固定されるのではなく、地球の自転に合わせて衛星軌道に沿って動的に方向が調整されます。
- 高い数学的複雑性：変換式は地図投影の中でも特に複雑であり、地球の自転、楕円体形状（扁平回転楕円体）、衛星の軌道運動の影響を統合するために積分計算を含みます。
- 適用範囲：特定の衛星の軌道に沿った連続観測スワスの地図化を目的としており、一般的な世界地図作成ではなく、特定ミッション向けの専用投影です。
長所
- 衛星観測スワスに対する高い幾何学的忠実性：対象となる衛星ミッションに対して最適化されており、観測スワス内でほぼ正角性を維持し、画像解析や地物抽出に必要な形状や角度を正確に保持します。
- 連続データの歪みを最小化：長い軌道パスに沿った衛星画像を単一の連続座標系で表現でき、スケール歪みを抑えながら大陸規模のモザイク作成が可能になります。
- 衛星データ処理の体系化：地上軌跡を直線化することで、初期の衛星画像処理システムやデータアーカイブ、ジオリファレンス処理の設計を大きく簡素化しました（例：Landsat の World Reference System）。
- 独創的な地図学的成果：回転する楕円体地球を周回するセンサーの観測範囲を地図化するという難題を解決した、応用地図学における重要な成果とされています。
短所
- ミッション依存性が極めて高い：SOM投影は特定の衛星軌道専用であり、例えば Landsat 4/5 用のパラメータを Landsat 8 や Sentinel-2 にそのまま使用することはできません。
- 計算負荷が高い：複雑な数式を使用するため計算コストが大きく、特に過去の計算環境ではリアルタイム処理が困難でした。
- 一般用途には不向き：衛星軌道に合わせて大陸が斜めに歪んで表示されるため、一般的な地理表示やナビゲーション用途には適していません。
- 現代技術により代替されつつある：現在では厳密なセンサーモデル、DEM、オルソ補正技術の発展により、UTMや地理座標系へ直接投影する方法が主流となっています。
- ソフトウェア対応の限定性：専門GISソフトではEPSGコード（例：9815）としてサポートされていますが、多くのWeb地図ライブラリや一般アプリでは標準的に利用できない場合があります。
応用シーン
Space Oblique Mercator 投影は、主に太陽同期近極軌道の地球観測衛星、とくに Landsat シリーズの連続観測データを地図化する目的で開発されました。衛星センサーが取得する湾曲した地上軌跡を投影面上で直線として表現することで、観測スワスに沿った歪みを最小限に抑え、大陸規模の連続画像モザイクを効率的に作成することが可能になります。歴史的には、Landsat データの体系的処理や配布、広域地図作成プロジェクトにおいて重要な役割を果たしました。しかし現在では、精密なセンサーモデルとオルソ補正技術の発展により、標準的な地理座標系や投影座標系へ直接変換する方法が主流となっています。そのため、SOM投影は主にレガシー衛星データの解析、リモートセンシング技術の歴史研究、あるいは他惑星観測データの特殊な軌道マッピングの概念モデルとして利用されています。
例

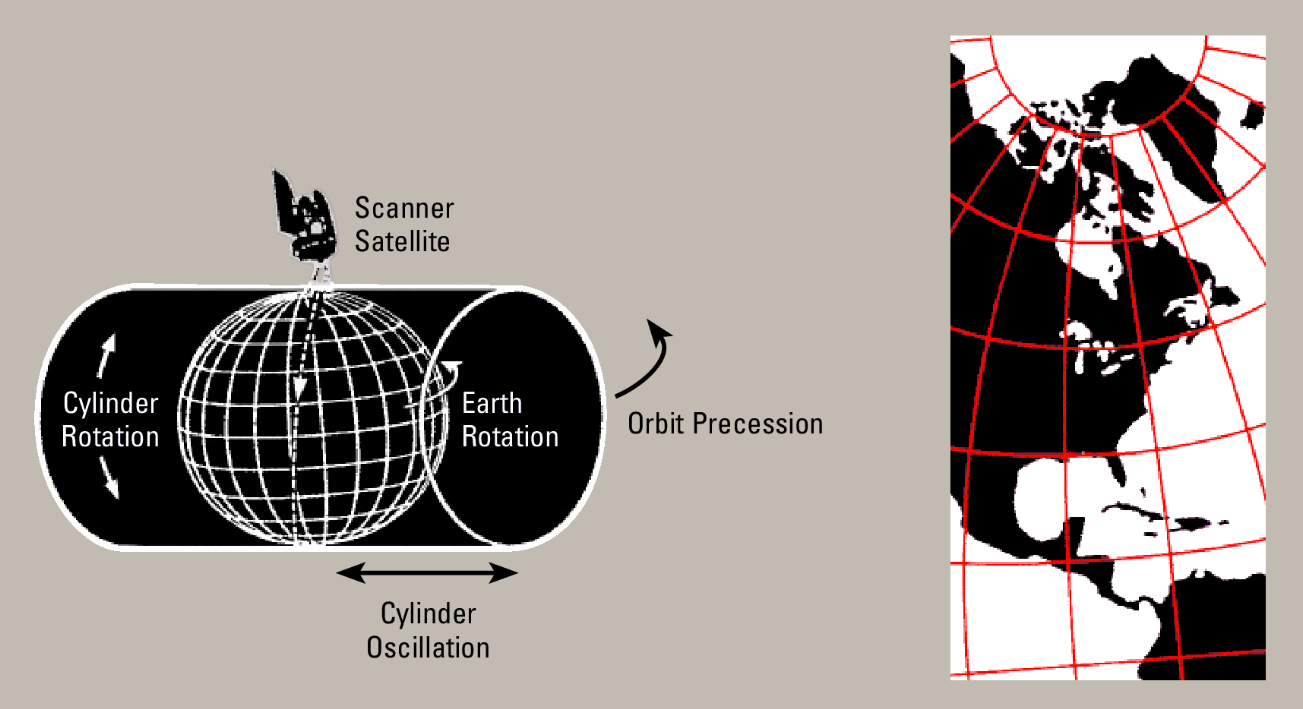

1. Space Oblique Mercator Projection。

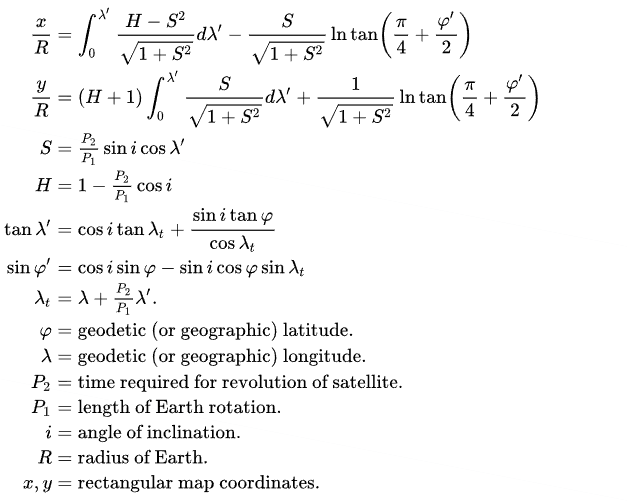

2. 球体に対する Space Oblique Mercator 投影の順変換式（forward equations）。
