概要
ENVI .HDR + .DAT は、リモートセンシング解析ソフトウェアである ENVI で広く利用されるラスターデータ形式です。主に衛星画像や航空写真、ハイパースペクトルデータなどの多バンド画像を保存するために設計されています。この形式は、実際のピクセルデータを保存する .DAT ファイルと、画像サイズ、バンド数、データ型、座標系などのメタ情報を保存する .HDR ヘッダーファイルの組み合わせによって構成されます。ENVI形式はシンプルな構造でありながら柔軟性が高く、リモートセンシングや地理空間解析の分野で広く使用されています。また、オープン仕様に近いため、多くのGIS・リモートセンシングソフトウェアでも読み込みが可能です。
データフォーマットの概要
ENVIラスターデータは通常、少なくとも .HDR と .DAT の2つのファイルによって構成されます。これらが一体となって完全なデータセットを形成します。主な構成要素は以下のとおりです。
- .hdr（ヘッダーファイル）：ラスターデータのメタ情報を格納するテキストファイルです。画像の列数（samples）、行数（lines）、バンド数（bands）、データ型（整数・浮動小数点など）、インターリーブ方式（BSQ、BIL、BIP）などの基本情報を記述します。また、座標系や地理参照情報を含めることもできます。
- .dat（データファイル）：ラスターピクセルの実データを格納するバイナリファイルです。HDRファイルに定義されたデータ構造に従ってピクセル値が順番に保存されます。多バンドデータの場合、インターリーブ方式に応じてバンドごと、行ごと、またはピクセルごとに配置されます。
- .aux.xml（補助メタデータファイル・任意）：GDALなどのGISソフトウェアで生成される場合があり、追加の座標情報や統計情報を保存します。
- .prj（投影情報ファイル・任意）：データの地理座標系や投影座標系（例：WGS84やUTM）を保存するファイルです。HDR内に記述されない場合、このファイルが参照されます。
- .hdr 内のインターリーブ設定：画像データの保存方式を指定します。
- BSQ（Band Sequential）：バンド単位で保存
- BIL（Band Interleaved by Line）：行単位でバンドを交互保存
- BIP（Band Interleaved by Pixel）：ピクセル単位でバンドを交互保存
長所
- 多バンドデータへの高い適応性：ハイパースペクトルやマルチスペクトル画像など、多数のバンドを持つリモートセンシングデータの保存に適しています。
- シンプルで柔軟な構造：HDRがテキスト形式であるため、データ構造を確認・編集しやすく、研究やデータ解析の現場で扱いやすい形式です。
- 複数のインターリーブ方式をサポート：BSQ、BIL、BIPなどの保存方式により、解析用途に応じた効率的なデータアクセスが可能です。
- 広いソフトウェア互換性：ENVIだけでなく、多くのGIS・リモートセンシングソフトウェアやGDALライブラリで読み込みが可能です。
- 大規模データへの対応：バイナリ形式のため、衛星画像や高解像度ラスターデータなどの大容量データを効率的に保存できます。
短所
- ファイル分離による管理の複雑さ：HDRとDATの両方が揃っていないとデータを正しく読み込めないため、ファイル管理に注意が必要です。
- 圧縮機能が標準ではない：GeoTIFFなどと比較すると標準的な圧縮方式がなく、データ容量が大きくなりやすい場合があります。
- 空間メタデータが限定的：HDRファイルの記述内容によっては、座標系や地理参照情報が十分でない場合があります。
- GIS機能が限定的：属性テーブルや高度なメタデータ管理など、GIS専用フォーマットと比較すると機能面で制約があります。
- ピラミッドやタイル構造の欠如：表示最適化のためのマルチ解像度構造が標準ではないため、大規模画像の高速表示には追加処理が必要になる場合があります。
応用シーン
ENVI .HDR + .DAT 形式は、主にリモートセンシングや地理空間解析の分野で利用されます。衛星画像、航空写真、ハイパースペクトルデータの保存・解析に適しており、植生指数の計算、土地被覆分類、環境モニタリングなどの研究で広く使用されています。また、多バンド画像処理やスペクトル解析など、リモートセンシング特有の分析ワークフローに適したデータ形式として、学術研究、環境監視、農業分析、資源探査などの分野で重要な役割を果たしています。
例
1. ENVI .HDR + .DAT ファイル例。
ファイルの開き方

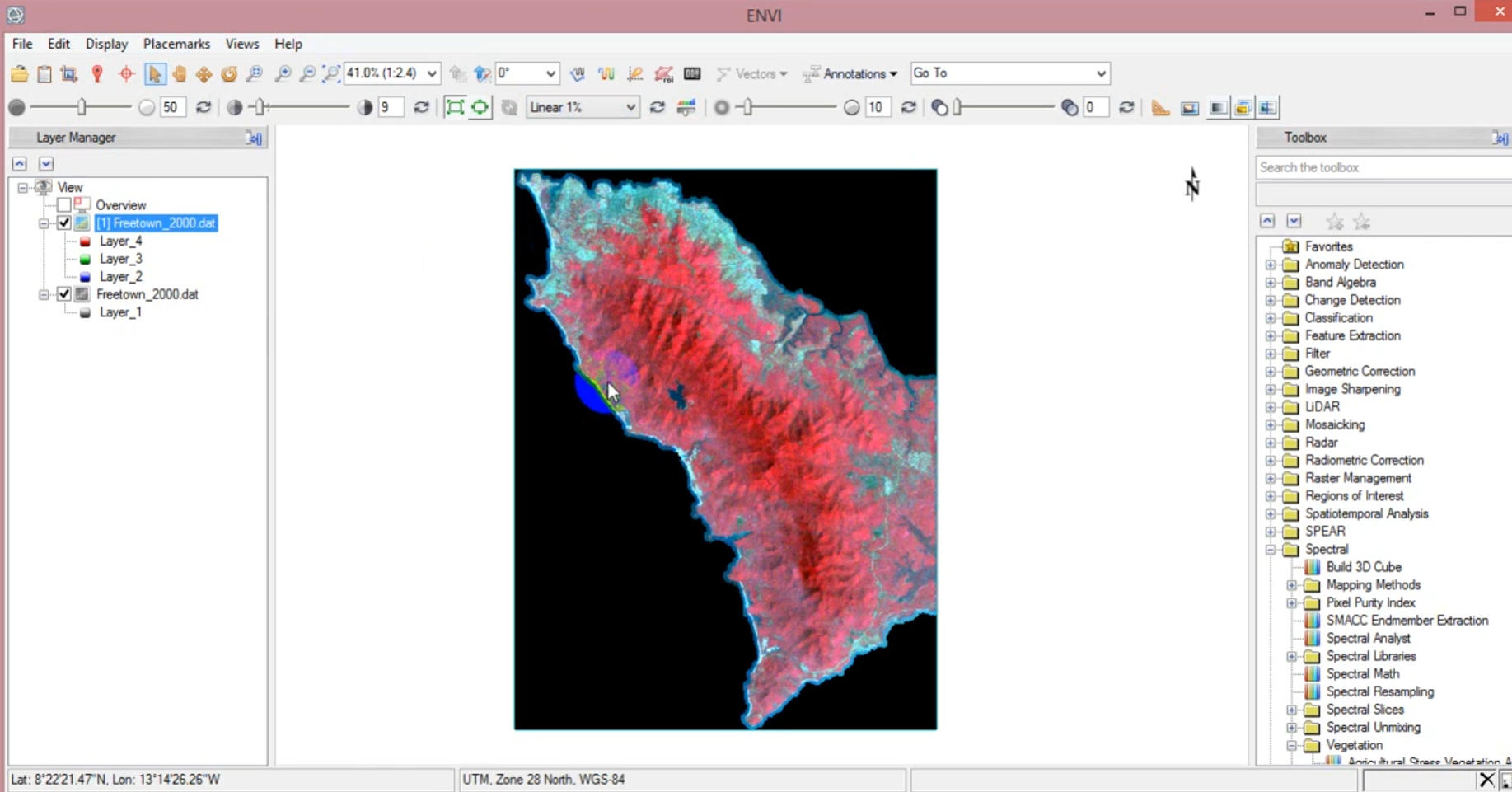

1. ENVIでhdrファイルを開いて画像を表示する。
