等面积円筒図法（Cylindrical Equal Area Projection）
2026年08月26日 10:25
GISBoxは、OSGB/GEOTIFF/RVTなどの複数のGISフォーマットでの編集をサポートし、3DTiles/Terrainへの変換や公開が可能なワンストップ3DGIS データ編集、変換、公開プラットフォームです。
概要
等面积円筒図法（Cylindrical Equal Area Projection）は、ランベルト正積円筒図法とも呼ばれ、1772年にスイスの数学者ヨハン・H・ランベルトが提案した、面積を一定に保つ円筒図法の一種です。この図法では、地球上の経緯線を円筒面に投影してから平面に展開します。経線は等間隔の平行な垂直線となり、緯線は経線に直交する水平な直線として表されます。極に近づくほど緯線間の間隔は小さくなり、両極は赤道と同じ長さの直線として投影されます。この図法は、地図上の相対的な面積と実際の面積を厳密に一致させられる一方、緯度が高くなるにつれて形状や角度の歪みが大きくなります。そのため、赤道付近の地域を対象とした大縮尺地図の作成に適しており、正確な面積比較が必要な気候図や人口分布図などでよく用いられます。
オーバービュー
等面积円筒図法で最も一般的な正軸型は、円筒面を地球の赤道に接するように配置します。そして、正積条件に厳密に従い、球面上の経緯線網を円筒面に投影した後、円筒面を1本の母線に沿って切り開き、平面に展開します。投影の過程では、球面上の任意の微小領域の幅を1/cosφ倍に拡大し、高さを同時にcosφ倍に縮小することで、投影前後の面積を完全に一致させます。最終的には、経線が等間隔の平行な直線、緯線が経線に直交する平行な直線となる、平面上の規則的な格子構造が形成されます。
長所
- 等面积特性：地図上の任意の地域の面積が実際の面積と完全に一致し、正確な面積比較や統計分析に便利です。
- 专题适用：人口密度、土地利用、気候分布など、面積を正確に表現する必要がある主題図の作成に非常に適しています。
- 网格规则：経緯線網が直交する平行線で構成されているため、構造が単純で、地図の重ね合わせや座標計算に便利です。
- 低纬保形：赤道付近では形状の歪みが小さく、地物の形態が比較的良好に保たれます。
短所
- 高纬形变：形状の歪みは緯度が高くなるにつれて急激に増大し、高緯度地域の地物は大きく横方向に引き伸ばされます。
- 角度失真：角度や方位の歪みが顕著であるため、正確な方位を必要とする航海や航法には利用できません。
- 适用狭窄：赤道または標準緯線付近の限られた地域でのみ、良好な幾何学的精度を保てます。
- 视觉失真：高緯度地域が極端に平たく細長い形状で表されるため、直感的な地理的識別性に欠けます。
応用シーン
等面积円筒図法（Cylindrical Equal Area Projection）は、面積比を正確に反映する特性を持つため、地域間の面積比を正確に示す必要がある主題図の作成に広く利用されています。たとえば、世界または地域規模の人口密度分布図、土地利用図や農業被覆図、気候帯・植生区分図、資源埋蔵量や経済統計図などに用いられます。赤道付近の熱帯および低緯度地域で特に良好な性能を発揮するため、アフリカ、南アメリカ、東南アジアなどの地域を対象とした国家規模の統計地図にもよく利用されます。さらに、この図法の規則的な格子構造は、GISの空間分析やリモートセンシングデータの処理において、面積の重ね合わせや比較計算を容易にします。
例

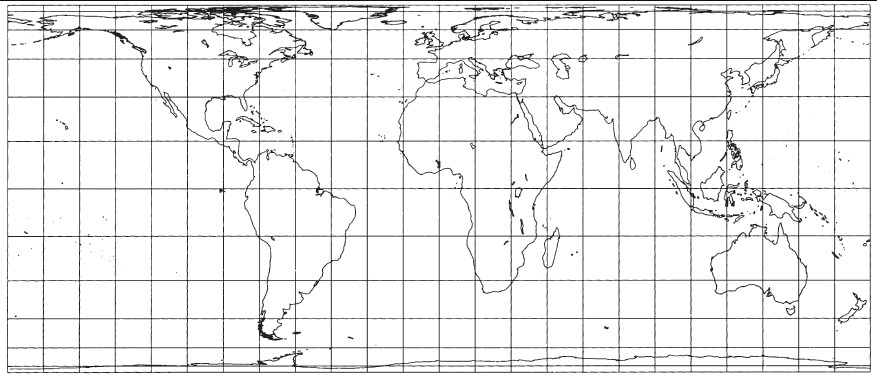

1. ランベルト正積円筒図法。

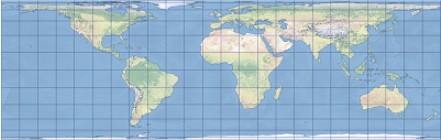

2. 等積円筒図法。
