ドイツ主三角網 (DHDN、Deutsches Hauptdreiecksnetz)
2026年06月23日 10:24
GISBoxは、OSGB/GEOTIFF/RVTなどの複数のGISフォーマットでの編集をサポートし、3DTiles/Terrainへの変換や公開が可能なワンストップ3DGIS データ編集、変換、公開プラットフォームです。
概要
DHDN（ドイツ主三角網）は、旧西ドイツの国家測地系で、EPSGコード4314に対応しています。ラウエンベルク測地系またはポツダム測地系とも呼ばれます。この測地系は、ベッセル1841の機能体を基に構築され、元の基本点はTPラウエンベルクでしたが、それ以降、砂利採掘により破損したため、ポツダムのヘルメルト塔が新たな中心点となりました。DHDNはかつて西ドイツの各州の土地測量における共通座標基盤として使われていました。衛星測地技術の登場とともに、その重要性は徐々に低下しました。2010年代以降、ETRS89座標系に置き換えられました。現在では、旧西ドイツの州、例えばバウアバッハ＝ウルツベルク州やバーベン州などでの陸上測地および国家デジタル地図作成にのみ使用されています。
構成要素
- 測地系の枠組み：測地系はドイツ主三角網（Deutsches Hauptdreiecksnetz）と呼ばれ、従来の三角測量に基づく国家測地系です。元の基本点はTPラウエンベルクでしたが、その後ポツダムのヘルメルト塔が中心となる点として採用されました。カバー範囲は旧西ドイツ全域で、国家測地座標の統一に利用されていました。
- 機能体：ベッセル1841機能体を使用し、そのパラメータは長軸が6,377,397.155メートル、逆ひずみが299.1528128です。これは現代ヨーロッパ測地調査において広く使用されている古典的な機能体モデルです。
- 測地系の定義：DHDNを測地系の平面として使用し、WGS84への変換パラメータ（一般的なTOWGS84パラメータとしては[598.1, 73.7, 418.2, 0.202, 0.045, -2.455, 6.7]）を定義しています。これにより、現代のシステム（例：WGS84など）への座標変換が可能です。
- 本初子午線：グリニッジ子午線を本初子午線として使用し、経度の原点として国際標準と一致しています。角度の単位は度です。
- 座標軸の定義：2つの軸（緯度（Lat）、正北、経度（Lon）、正東）を持つ2次元地理座標系です。両軸の単位は度です。
長所
- 強い歴史的互換性：ドイツの旧連邦州における土地測量、公式な制御点、伝統的な地形図および地籍図の基本測地系として使われてきたため、多数の既存空間データがこの系で生成されており、ドイツの歴史的な測地記録と直接的な互換性があります。
- 地域的な精度適合性：ドイツ国内の測地において最適化されており、国内の個々の点測定においてメートルレベルの精度を達成し、伝統的な工事測量、地籍図作成、地形図作成の精度要件を満たしています。
- 成熟した変換システム：ドイツ全域および各連邦州にわたる変換スキームが確立されており、ETRS89/WGS84などの現代システムへの変換（例：NTv2グリッド法）が可能で、多くのGISソフトウェアと互換性があります。
短所
- 古くなった技術枠組み：従来の三角測量に基づいており、地上での手動観測を依存しています。全体的な精度と安定性は現代の衛星測地系に比べて大幅に劣っており、GNSS衛星定位との直接的な利用には不適切です。
- 適用範囲の限界：ドイツ国内に最適化されており、国外では精度が大幅に低下します。そのため、大規模またはグローバルな空間データアプリケーションには不適切です。
- 廃止 / サポート終了：ドイツ政府は2010年代以後、ETRS89座標系への移行を開始しました。新しい公式な測地および地籍データはこの測地系を再利用しなくなり、長期的なメンテナンスサポートは徐々に終了しています。
- 地域ごとの変換パラメータの違い：異なる地域やソースによってWGS84への変換パラメータにわずかな違いがあります。全体にわたる単一の変換で精度がやや低下するため、地域ごとに最適な変換スキームを使用することが推奨されます。
応用シーン
DHDN（EPSG:4314）の主な用途は、ドイツにおける伝統的な測量および地図作成にあります。当初は全国的な三角測量を支える国家測地系として機能し、長年にわたりドイツ自治体全体の国家デジタル地図、地籍測量、公式の地形情報システムの座標基盤として提供してきました。既存の歴史的なドイツ空間データへの座標マッチングにも利用可能です。統一された変換フローにより、QGISやArcGISなどの一般的なデスクトップGISツール、ウェブやモバイル地図サービスを使うことができます。また、WGS84やETRS89などの現代系への座標変換にも対応しており、新しい地理情報アプリケーションとの互換性を確保しています。
例

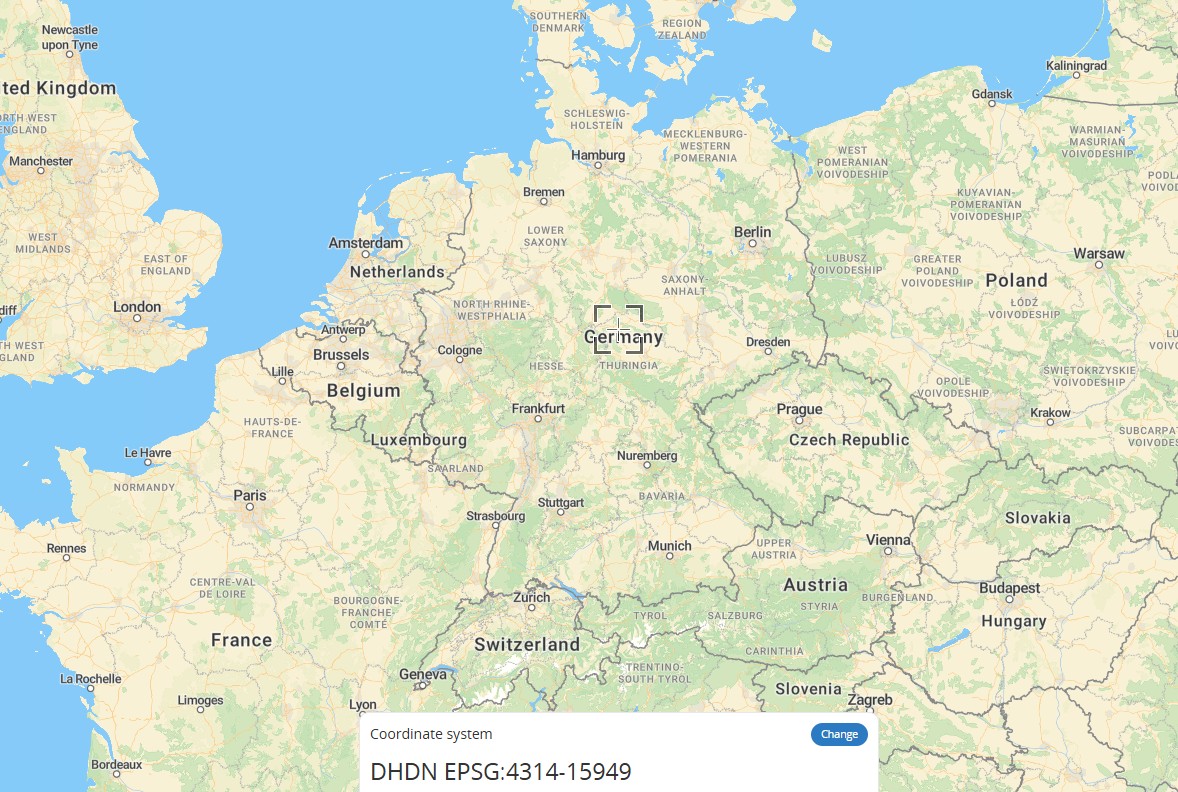

1. DHDN EPSG: 4314。
