カヴライスキー V 投影（Kavrayskiy V Projection）
2026年03月30日 13:19
GISBoxは、OSGB/GEOTIFF/RVTなどの複数のGISフォーマットでの編集をサポートし、3DTiles/Terrainへの変換や公開が可能なワンストップ3DGIS データ編集、変換、公開プラットフォームです。
概要
Kavrayskiy V 投影（カヴライスキー V 投影）は、ソ連の学者 Vladimir Kavrayskiy によって提案された地図投影法です。これは疑似円筒図法（pseudocylindrical projection）の一種であり、角度歪みと面積歪みのバランスを取ることを目的としています。特に北緯・南緯 47°33′付近の標準緯線では歪みが比較的小さく、世界地図の作成に適しています。ただし、極域では依然として一定の歪みが生じます。
オーバービュー
Kavrayskiy V 投影は疑似円筒図法に分類されます。地球表面を円筒面に投影し、その円筒を展開して平面地図を作成する仕組みです。全体として地形の形状を比較的良好に保ちながら、角度歪みと面積歪みのバランスを取るよう設計されています。特に中緯度地域では歪みが小さく、比較的正確な地理表現が可能です。ただし、高緯度、特に極域では歪みが残ります。
長所
- 歪みのバランスが良い：Kavrayskiy V 投影は最適化された数学式により、角度歪みと面積歪みのバランスを実現しています。例えば Robinson projection などの他の疑似円筒図法と比較しても、中緯度（約北緯・南緯47°33′付近）での歪みが比較的小さく、陸地や海洋の位置関係や形状をより自然に表現できます。
- 中緯度地域での高い精度：ヨーロッパ、北アメリカ、東アジアなどの温帯地域では、形状や面積の歪みが比較的少ないため、中緯度を重視した世界地図に適しています。教育、研究、特定の緯度帯を強調する地図表現に有用です。
- 視覚的な連続性疑似円筒図法の特徴として、子午線は直線で平行に配置され、緯線は滑らかな曲線として描かれます。これにより視覚的な一体感が生まれ、地球全体の地理分布を直感的に理解しやすくなり、極端な歪みによる誤解を避けることができます。
短所
- 極域での歪みが大きい：度が高くなるにつれて、極地域では面積や形状の歪みが徐々に大きくなります。
- 方向の歪み：この投影は正角図法ではないため、高緯度では方向の誤差が大きくなります。例えば極付近では、地図上の直線距離の方向が実際の地理的方向と大きく異なる場合があり、航行や方向分析の精度に影響する可能性があります。
- 適用範囲が限定される：極域の歪みが大きいため、極地研究や気候研究など極域を正確に表現する必要がある用途には適していません。また、方向の正確性が重要な世界地図では、正角円筒図法など他の投影法の方が適している場合があります。
応用シーン
Kavrayskiy V 投影は、中緯度地域で歪みが少なく全体的なバランスが良いため、主に中緯度地域に焦点を当てた主題図や教育用地図で使用されます（例：温帯地域の大陸分布の説明）。また、極域の歪みを抑えつつ低〜中緯度地域を強調したい世界地図の概要表示にも利用され、環境分析や文化地理研究などにも適しています。さらに、その視覚的な連続性とバランスの良い形状から、芸術的な世界地図デザインにも利用されることがあります。ただし、極域を扱う研究や、方向精度が重要な用途では使用を避ける必要があります。
例

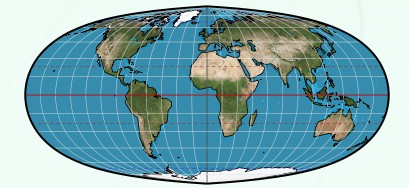

1. Kavrayskiy V 投影。
2. Kavrayskiy V 投影。
関連 GIS 投影
参考
- https://osgeo.cn/proj/operations/projections/kav5.html
- https://www.mapthematics.com/ProjectionsList.php?Projection=106
