Littrow投影（リットロー図法）
2026年05月09日 16:04
GISBoxは、OSGB/GEOTIFF/RVTなどの複数のGISフォーマットでの編集をサポートし、3DTiles/Terrainへの変換や公開が可能なワンストップ3DGIS データ編集、変換、公開プラットフォームです。
概要
Littrow投影（リットロー図法）は、1833年にオーストリアの天文学者・地図学者である Joseph Johann von Littrow によって提案された、非常に特殊な正角逆方位図法（conformal retroazimuthal projection）です。この図法は、「正角性（局所的な角度を保持）」と「逆方位性（地図中心への正しい方位を保持）」を同時に備えた、唯一の地図投影法として知られています。後に1890年、イギリス商船隊の Patrick Weir によって独立して再発明され、「Weir Azimuth Diagram」と呼ばれることもあります。一般的な世界地図用投影法とは異なり、Littrow投影は方向測定に特化した図法であり、表示可能な範囲は限定されています。子午線は双曲線、緯線は楕円として描かれ、地球全体を表現することはできません。その代わり、中心点に対する正確な方位と局所的な形状保持を実現しています。
オーバービュー
Littrow投影は数学的には方位図法の一種ですが、非常に特殊な経緯線構造を持っています。中央子午線と、その90°離れた子午線は直線として描かれ、それ以外の子午線は中央子午線に向かって凸となる双曲線になります。赤道は直線ですが、その他の緯線は赤道を長軸とする楕円として表現されます。なお、極点は地図上には表示されません。この投影法の最大の特徴は、「正角性」と「逆方位性」を兼ね備えている点です。地図上の任意の地点から中心点へ引いた直線は、実際の地球上における大円航路の方位角と一致します。そのため、中心点への正確な方向を維持できます。しかしその代償として、面積歪みは非常に大きくなり、投影可能範囲も半球程度に限定されます。
長所
- 唯一の二重特性を持つ図法：Littrow投影は、正角性と逆方位性を同時に満たす唯一の投影法であり、理論地図学において特別な位置を占めています。局所的な形状を保ちながら、中心点への正確な方位を示せます。
- 高精度な方向表示：「目的地はどの方向にあるか」を重視する用途に非常に適しています。例えば、世界各地からメッカの方向を示す宗教地図や、港湾・基地への方位測定などで有効です。
- 中心点基準の方向解析に適している：地図の中心を重要地点（天文台、軍事基地、交通ハブなど）に設定した場合、その地点から他地点への真方位を正確に表現できます。そのため、軍事・通信・航法分野で価値があります。
短所
- 面積歪みが極めて大きい：角度保持を優先するため、面積歪みは非常に深刻です。中心から離れるほど地域が過大に拡大され、面積比較には全く適していません。
- 表示範囲が限定される：世界全体を表示することはできず、大陸規模でも端部で大きな破綻が発生します。実用的には半球または中心周辺の限られた範囲のみが対象となります。
- GISソフトウェアでの対応が少ない：ArcGIS、QGIS、MapInfo など主要GISソフトには標準搭載されておらず、利用には独自実装が必要になる場合があります。
- 極域を表現できない：北極・南極は地図上に描画されないため、高緯度地域を扱う用途には不向きです。
応用シーン
Littrow投影は、その特殊な方向保持特性を活かし、非常に限定的かつ専門的な分野で利用されます。歴史的には19世紀の海図や軍事地図において、母港・艦隊・植民地拠点への方位測定に用いられました。現代では、世界各地からメッカ方向を示す宗教地図、天体観測における方位解析、通信工学におけるマイクロ波通信や指向性アンテナの方向計算などに利用されます。また、理論地図学や投影法研究においても重要な存在です。一方で、一般的な世界地図、主題図、教育用途にはほとんど使用されず、実用性よりも数学的・歴史的価値を持つ特殊な投影法として位置づけられています。
例

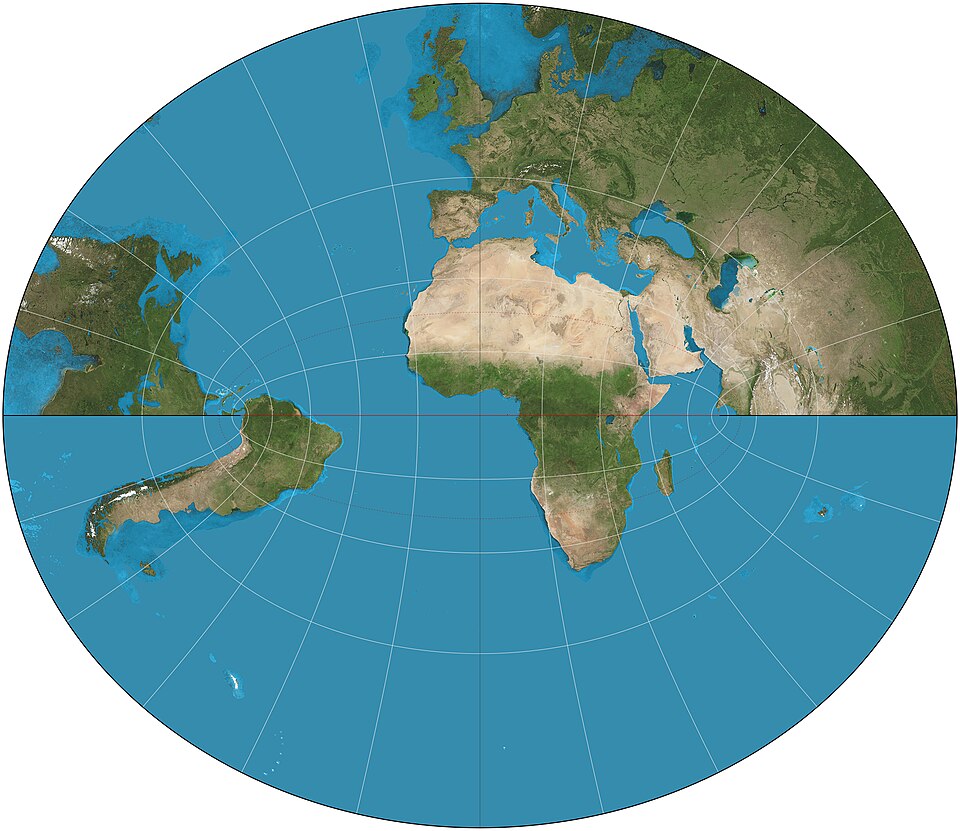

1. Littrow投影による半球の部分表示。
